一种电磁加热锅具的制作方法

本实用新型属于厨房电器领域，尤其涉及一种电磁加热锅具。

背景技术：

目前，电磁炉煮水加热时会发出十分明显的噪声,这引起了用户的广泛投诉。而这种噪声与锅具材质有很大关系，不锈钢制成的锅具在电磁场中受力较大，因此发出的噪声比较大，430不锈钢制成的锅具在电磁加热时发出的噪声可以达到60多分贝。而以铸铁制成的锅具在电磁场中受力较小，因此发出的噪声也小，一般在50多分贝，但铸铁制成的锅具重量大且易生锈，因此很少作为电磁炉配锅使用。

技术实现要素：

鉴于现有技术所存在的问题，本实用新型提供一种质量轻且噪声小的电磁加热锅具。

本实用新型解决上述技术问题的技术方案如下：

一种电磁加热锅具，包括铝合金或者不锈钢制成的锅具基体，所述锅具基体的底壁外表面附着有铸铁片。

本实用新型的有益效果是：

铝合金或者不锈钢制成的锅具基体使得锅具不仅质量轻，而且不易生锈。锅具基体底部附着的铸铁片在电磁加热时发出的噪音小，又能使得锅具满足低噪声的要求。

使用时，铸铁片在电磁场的作用下产生热量，热量通过锅具基体传递到食物上进行烹调。具有铸铁锅具的静音特性；由于只有加热部分是铸铁片，锅具整体具有重量较轻，使用方便等优点。

在上述技术方案的基础上，本实用新型还可以做如下改进。

进一步，所述铸铁片与锅具基体通过钎焊或摩擦焊焊接。

采用上述进一步方案的有益效果是：通过上述的焊接方式可以保证铸铁片与锅具基体牢固的结合在一起。

进一步，所述铸铁片和所述锅具基体的底壁之间设置有钎焊层。优选地，所述钎焊层为铜钎焊层。

采用上述进一步方案的有益效果是：铸铁片与锅具基体的底部通过钎焊层连接，既保证了高温下铸铁片不会从锅具基体的底部脱落，也改善了铸铁片与锅具基体间的导热；当采用铜钎料作为钎焊层时，效果会更好。

进一步，所述钎焊层的厚度范围是0.2mm-0.5mm。

采用上述进一步方案的有益效果是：如果钎焊层过薄，铸铁片焊接不牢靠；如果钎焊层过厚，不利于导热；将钎焊层的厚度范围设置为0.2mm-0.5mm，既保证连接的牢靠，也有利于导热。

进一步，所述铸铁片的厚度范围是1.5mm-4mm。

采用上述进一步方案的有益效果是：可以满足铸铁的生产工艺要求，同时，合理的厚度范围可以满足功率的需求，又具有加热噪声小的优点。

进一步，所述铸铁片呈圆形，所述铸铁片的直径不小于130mm。

采用上述进一步方案的有益效果是：直径在该范围内的铸铁片可以满足2000瓦以上的加热功率的使用需要，即能满足一般家用电磁炉的功率需求。当然铸铁片的直径还可以根据电磁炉的加热功率再做调整。

进一步，所述锅具基体底壁的外表面设有凹槽，所述铸铁片安装在所述凹槽内。

采用上述进一步方案的有益效果是：通过凹槽的设置便于安装铸铁片，具有操作简便等优点。

进一步，所述铸铁片的至少在其远离锅具基体底壁一侧表面附着有防锈涂层。

采用上述进一步方案的有益效果是：通过防锈涂层的设置能防止铸铁片生锈，进而延长电磁加热锅具的使用寿命。

进一步，所述锅具基体底壁的厚度范围是0.4mm-0.6mm。

采用上述进一步方案的有益效果是：如果过薄，在较大加热功率的条件下，容易烧坏；如果过厚，增加锅具的重量，而且也不利于导热；采用0.4mm-0.6mm厚的锅具基体可以满足使用的需要并具有导热效果好等优点。

附图说明

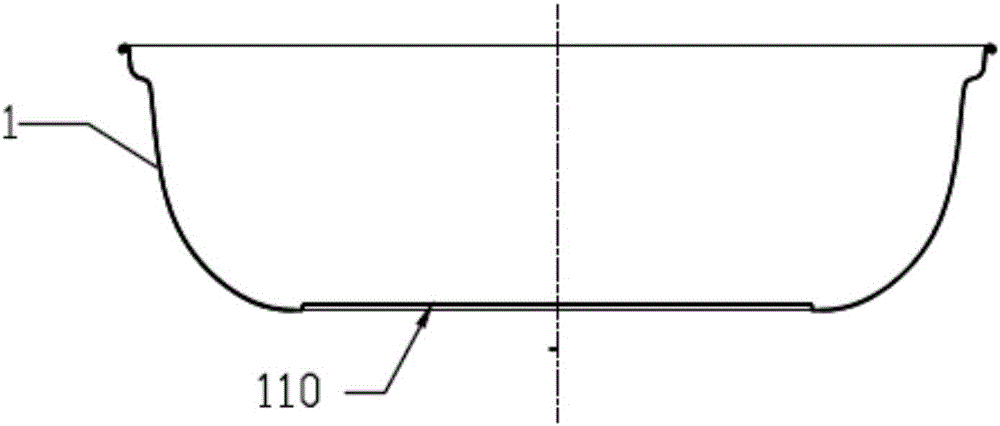

图1为本实用新型所述锅具的结构示意图；

图2为本实用新型所述锅具的结构示意图(铸铁片位于凹槽)；

图3为本实用新型所述锅具的结构示意图(锅具的底部是平的)；

图4为本实用新型所述铸铁片的剖视图；

图5为本实用新型所述铸铁片的俯视图；

图6为本实用新型所述锅具的结构示意(具有钎焊层)。

附图中，各标号所代表的部件列表如下：

1、锅体，110、凹槽，120、平面，2、铸铁片，3、钎焊层。

具体实施方式

以下结合附图对本实用新型的原理和特征进行描述，所举实例只用于解释本实用新型，并非用于限定本实用新型的范围。

如图1至图6所示，一种电磁加热锅具，包括铝合金或者不锈钢制成的锅具基体1，所述锅具基体1的底壁外表面附着有铸铁片2。通过上述组合得到的电磁加热锅具具有轻便和不易生锈的优点，同时又具有铸铁的静音特性。

所述锅具基体1主要用于盛放食物，其材质优选为430不锈钢。锅具基体1的形状、大小可以根据使用的要求进行适当变化，也可以在锅具基体1的侧壁上设置把手等其他部件。所述锅具基体1底壁的厚度范围是0.4mm-0.6mm。

所述铸铁片2的厚度范围是1.5mm-4mm。所述铸铁片2的形状可以为规则形状或不规则形状。优选地，所述铸铁片2呈圆形，所述铸铁片2的直径范围是不小于130mm。

所述铸铁片2的至少在其远离锅具基体1底壁一侧的表面附着有防锈涂层。

锅具基体1和铸铁片2在连接的时候可以采用焊接的方式连接，例如：钎焊或摩擦焊等方式。

如图6所示，所述铸铁片2和所述锅具基体1的底壁之间设置有钎焊层3。所述钎焊层3的厚度范围是0.2mm-0.5mm。通过钱焊层3的设置，既保证了高温下铸铁片不会从锅具基体的底部脱落，也改善了铸铁片与锅具基体间的导热。

本实用新型的结构适用于任何形状的锅具基体。例如：锅具基体为平底锅，铸铁片2直接焊接在锅具基体的底部的外表面。又例如：所述锅具基体1底壁的外表面设有凹槽110，所述铸铁片2安装在所述凹槽110内。

使用时，将本实用新型所述电磁加热锅具置于电磁炉上，电磁炉产生电磁场，铸铁片在电磁场的作用下产生热量，热量传递到电磁加热锅具内部的食物上，从而进行烹调。

本实用新型所述的锅具有以下优点：1.具有铸铁锅具的静音特性；2.只有铸铁片是铸铁，锅具重量较轻，使用方便；3.最易产生腐蚀的锅具基体部分采用不锈钢材料或铝合金，使锅具耐腐蚀性能好。

下面通过一些实施例来具体解释本实用新型的技术方案。

实施例1

电磁加热锅具，包括430不锈钢制成的锅具基体1，所述锅具基体1的底壁外表面附着有铸铁片2。通过上述组合得到的电磁加热锅具具有轻便和不易生锈的优点，同时又具有铸铁的静音特性。

锅具基体1呈敞口状，用于盛放食物。所述锅具基体1底壁的厚度范围是0.4mm-0.6mm。

如图4和图5所示，所述铸铁片2的厚度范围是1.5mm-4mm。所述铸铁片2呈圆形，所述铸铁片2的直径不小于130mm。铸铁片2的轴线与锅具基体1的轴线在同一条直线上。

所述铸铁片2的至少在其远离锅具基体1底壁一侧表面附着有防锈涂层。

锅具基体1和铸铁片2采用铜钎焊焊接，即所述铸铁片2和所述锅具基体1的底壁之间设置有钎焊层3。所述钎焊层3的厚度范围是0.2mm-0.5mm。通过钱焊层3的设置，既保证了高温下铸铁片不会从锅具基体的底部脱落，也改善了铸铁片与锅具基体间的导热。

如图2所示，所述锅具基体1底壁的外表面设有凹槽110，所述铸铁片2安装在所述凹槽110内。使用时，将铸铁片2与电磁炉的加热面接触。

实施例2

电磁加热锅具，包括430不锈钢制成的锅具基体1，所述锅具基体1的底壁外表面附着有铸铁片2。通过上述组合得到的电磁加热锅具具有轻便和不易生锈的优点，同时又具有铸铁的静音特性。

锅具基体1呈敞口状，用于盛放食物。所述锅具基体1底壁的厚度范围是0.4mm-0.6mm。

如图4和图5所示，所述铸铁片2的厚度范围是1.5mm-4mm。所述铸铁片2呈圆形，所述铸铁片2的直径不小于130mm。铸铁片2的轴线与锅具基体1的轴线在同一条直线上。

所述铸铁片2的至少在其远离锅具基体1底壁一侧表面附着有防锈涂层。

锅具基体1和铸铁片2采用铜钎焊焊接，即所述铸铁片2和所述锅具基体1的底壁之间设置有钎焊层3。所述钎焊层3的厚度范围是0.2mm-0.5mm。通过钱焊层3的设置，既保证了高温下铸铁片不会从锅具基体的底部脱落，也改善了铸铁片与锅具基体间的导热。

如图3所示，所述锅具基体1底壁的外表面为平面120，所述铸铁片2安装在该平面120处。使用时，将铸铁片2与电磁炉的加热面接触。
