一种鞋架的制作方法

本实用新型属于日常生活用品，具体是一种鞋架。

背景技术：

鞋架是一种常用的生活用品，种类很多，有的是采用木头或竹子做成一个框架，构成放置鞋子的空间，做成金属焊接成一个框架构成放置鞋子的空间，有的是将柜子内的空间隔成放置鞋子的空间，材质一般都是比较单一，功能性较强，但是美观度不够，比较占空间，而且放置鞋子的空间是固定的，不能调整，如高跟鞋和拖鞋的高度是不一样的，但是在普通鞋架上放置的位置是一样大的，空间利用率不高。

技术实现要素：

本实用新型的目的是提供一种鞋架，解决目前的鞋架较为占空间，空间利用率不高，不够美观的问题。

本实用新型解决上述问题的技术方案是：一种鞋架，包括架体，鞋托，胶圈，其特征是：所述架体包括：挂在柜子顶或柜门上的挂钩，挂在挂钩上的造型板，连接在造型板上的弯管，连接在弯管上的直管，连接在直管上的T形架，穿在直管或弯管上的鞋托。

所述鞋托包括：放置鞋子的板体，在板体脚后跟处设有防止鞋子从鞋托上滑落的档板，在鞋板的中间设有穿在弯管或直管上的孔，所述孔的轴线和鞋托的前后方向有角度，使鞋托的孔穿在竖直的管上时可以保持脚尖高于脚后跟的状态。

所述胶圈套在管子上，防止鞋托向下滑落，而且可以通过调节胶圈的位置调节鞋托放置鞋子的空间。

优选地，所述架体由五金材料制成。

优选地，所述鞋托由塑胶注塑成型。

附图说明

图1是本实用新型的组合状态立体图

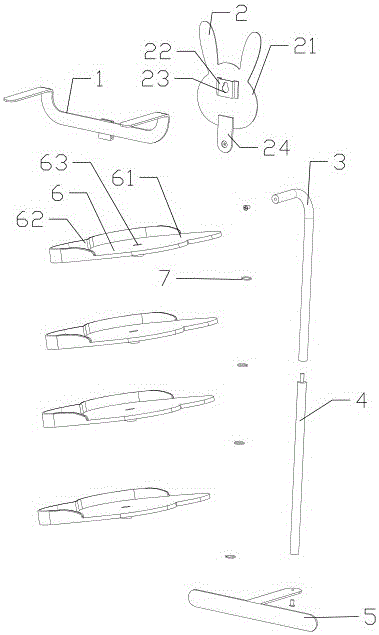

图2是本实用新型的分解状态立体图

图3是本实用新型架子挂在柜子上的示意图

图中：1.挂钩；2.造型板；21；板体；22.钣金片；23. 钉子挂孔；24.连接片；3.弯管；4.直管；5.T形架；6鞋托；61.板体；62挡板；63.孔7.胶圈；8.柜子。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

如图1、图2所示，本实用新型提供的鞋架包括架体，鞋托，胶圈，所述架体包括：挂在柜子顶或柜门上的挂钩1，挂在挂钩1上的造型板2；

造型板2包括板体21，钣金片22，钉子挂孔23，连接片24，所述钣金片22和连接片24焊接在板体21上,弯管3连接在连接片24上；

直管4连接在弯管3上，T形架5连接在直管4上；

鞋托6包括：放置鞋子的板体61，在板体61脚后跟处设有防止鞋子从鞋托上滑落的档板62，在鞋板6的中间设有穿在弯管3或直管4上的孔63，所述孔63的径向和鞋托的前后方向有角度，使鞋托的孔穿在竖直的管上时脚尖高于脚后跟；

胶圈7套在管子上，防止鞋托6向下滑落，而且需要调节鞋托6放置鞋子的空间很方便，只要调整胶圈7的位置就可以。

本实用新型提供的鞋架结构新颖，将多个鞋托固定在一根竖直的架体上，还可调整鞋托放置鞋子的空间，以适应各种鞋子的大小，而且上下两端可以通过挂钩和支架固定在其他家具上，不仅美观，而且可以和其他家具搭配使用，充分利用空间。

本实用新型不局限于上述最佳实施方式，任何人应该得知在本实用新型的启示下作出的结构变化，凡是与本实用新型具有相同或相近的技术方案，均落入本实用新型的保护范围之内。
