一种小型蔬果清洗机的制作方法

本实用新型涉及食品加工设备，尤其涉及一种小型蔬果清洗机。

背景技术：

目前在蔬果食品加工企业中对于蔬果的清洗一般都是批量式清洗，尤其是对于一些体型较小、重量较轻的蔬果来说，例如樱桃番茄、葡萄、辣椒，清洗效果往往不理想，蔬果表面残存泥土、药斑的情况时有发生，给食品安全造成了隐患。

技术实现要素：

本实用新型目的在于，克服现有技术的不足之处，提供一种小型蔬果清洗机，可在清洗体型较小、重量较轻的蔬果的时候有效地清除蔬果表面残存的泥土、农药等其它杂质，清洗效果好，十分有益于推广使用。

本实用新型所述的一种小型蔬果清洗机，包括有摇柄、管体、伞齿轮A、上盖体、刷杆、伞齿轮B、下盖体、筒体、刷毛、排水口、波轮盘和出水孔。上盖体、下盖体和筒体是本实用新型所述的一种小型蔬果清洗机的主体部件，筒体上端设置有下盖体，下盖体上方设置有上盖体，上盖体和下盖体中心穿插设置有管体，上盖体和下盖体均与管体转动连接，上盖体上方的管体外壁设置有摇柄，上盖体和下盖体之间的管体外壁设置有伞齿轮A，管体下端部设置有波轮盘，管体下端外壁设置有出水孔；在以管体为圆心，二分之一上盖体半径的圆周上，等角度设置有同时穿插于上盖体和下盖体的刷杆，刷杆与上盖体和下盖体均转动连接，上盖体和下盖体之间的刷杆外壁设置有伞齿轮B，下盖体下方的刷杆外壁设置有刷毛，伞齿轮A和伞齿轮B之间设置有传动机构，所述传动机构包括有传动轴、伞齿轮C和轴承座，传动轴通过轴承座安装在下盖体上表面，传动轴两端设置有伞齿轮C，两个伞齿轮C分别与伞齿轮A和伞齿轮B啮合；筒体下端外壁设置有排水口。在操作的时候，可取下盖体，在筒体内放入蔬果后，盖上盖体，通过管体向筒体内注入水，待水到适量的时候，转动摇柄，管体的伞齿轮A带动传动轴一端的伞齿轮C转动，传动轴另一端的伞齿轮C带动伞齿轮B转动，刷杆刷毛转动，筒体内的水在波轮盘的带动下形成水涡，从而使蔬果在水内旋动，通过相互作用即可对蔬果进行刷洗。

进一步的，上盖体圆周壁上设置有把手，便于取下盖体使用。

进一步的，下盖体圆周壁上设置有把手，便于取下盖体使用。

本实用新型所述的一种小型蔬果清洗机，整体结构简单，操作使用方便，稳定性好，可靠性高，使用本实用新型所述的一种小型蔬果清洗机，可在清洗体型较小、重量较轻的蔬果的时候有效地清除蔬果表面残存的泥土、农药等其它杂质，清洗效果好，十分有益于推广使用。

附图说明

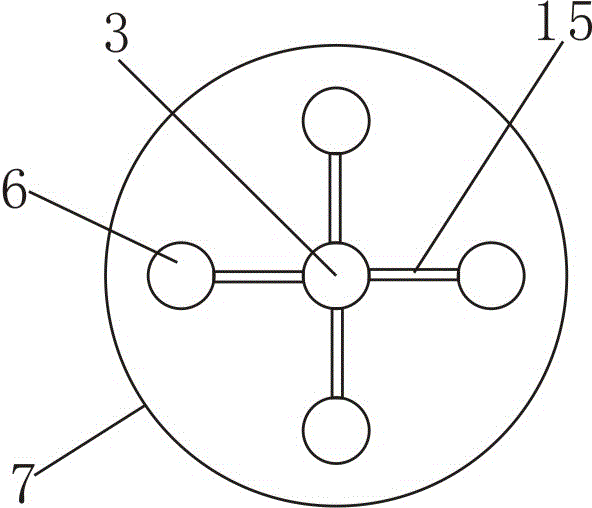

附图1是本实用新型所述的一种小型蔬果清洗机的结构示意图。附图2是伞齿轮A和伞齿轮B分布结构示意图。

1－摇柄 2－管体 3－伞齿轮A 4－上盖体 5－刷杆 6－伞齿轮B 7－下盖体 8－把手 9－筒体 10－刷毛 11－排水口 12－波轮盘 13－出水孔 14－轴承座 15－传动轴 16－伞齿轮C。

具体实施方式

现参照附图1和附图2，结合实施例说明如下：本实用新型所述的一种小型蔬果清洗机，包括有摇柄1、管体2、伞齿轮A3、上盖体4、刷杆5、伞齿轮B6、下盖体7、筒体9、刷毛10、排水口11、波轮盘12和出水孔13。上盖体4、下盖体7和筒体9是本实用新型所述的一种小型蔬果清洗机的主体部件，筒体9上端设置有下盖体7，下盖体7上方设置有上盖体4，上盖体4和下盖体7中心穿插设置有管体2，上盖体4和下盖体7均与管体2转动连接，上盖体4上方的管体2外壁设置有摇柄1，上盖体4和下盖体7之间的管体2外壁设置有伞齿轮A3，管体2下端部设置有波轮盘12，管体2下端外壁设置有出水孔13；在以管体2为圆心，二分之一上盖体4半径的圆周上，等角度设置有同时穿插于上盖体4和下盖体7的刷杆5，刷杆5与上盖体4和下盖体7均转动连接，上盖体4和下盖体7之间的刷杆5外壁设置有伞齿轮B6，下盖体7下方的刷杆5外壁设置有刷毛10，伞齿轮A3和伞齿轮B6之间设置有传动机构，所述传动机构包括有传动轴15、伞齿轮C16和轴承座14，传动轴15通过轴承座14安装在下盖体7上表面，传动轴15两端设置有伞齿轮C16，两个伞齿轮C16分别与伞齿轮A3和伞齿轮B6啮合；筒体9下端外壁设置有排水口11。在操作的时候，可取下盖体7，在筒体9内放入蔬果后，盖上盖体4，通过管体2向筒体9内注入水，待水到适量的时候，转动摇柄1，管体2的伞齿轮A3带动传动轴15一端的伞齿轮C16转动，传动轴15另一端的伞齿轮C16带动伞齿轮B6转动，刷杆5刷毛10转动，筒体9内的水在波轮盘12的带动下形成水涡，从而使蔬果在水内旋动，通过相互作用即可对蔬果进行刷洗。

进一步的，上盖体4圆周壁上设置有把手8，便于取下盖体使用。

进一步的，下盖体7圆周壁上设置有把手8，便于取下盖体使用。

本实用新型所述的一种小型蔬果清洗机，整体结构简单，操作使用方便，稳定性好，可靠性高，使用本实用新型所述的一种小型蔬果清洗机，可在清洗体型较小、重量较轻的蔬果的时候有效地清除蔬果表面残存的泥土、农药等其它杂质，清洗效果好，十分有益于推广使用。
