油烟净化小炒车的制作方法

本实用新型涉及一种小炒车，具体的说，是一种具有油烟净化功能的小炒车。

背景技术：

小炒车是一种街边小巷常见的食品烹饪器材，由于其便利性而广受烹饪者的喜欢，但是现有的小炒车基本只具有烹饪的作用，对于在烹饪过程中产生的油烟处理基本未涉及或者即使涉及了其处理效果也较差，这样就会造成环境的污染，且对于长期烹饪的烹饪者而言也会造成一定的影响，故市场急需一款油烟处理效果较好的油烟净化小炒车；并且上述小炒车最好又能解决现有小炒车无调料台或者调料台设计不合理等问题。

技术实现要素：

鉴于现有小炒车所存在的缺陷，本实用新型所要解决的技术问题是：提供一种油烟净化效果较好的小炒车。

本实用新型还需解决的技术问题是：提供一种调料台设计更为合理的油烟净化小炒车。

为实现上述效果，本实用新型通过以下技术方案来实现：一种油烟净化小炒车，包括：

车体，所述车体为可移动车体，车体内部设有容纳腔，腔体内置有隔板，使车体内形成储物腔和净化腔，

所述储物腔其与车体共面侧设有柜门，打开柜门后可拿取储物柜内的物品；

灶台，所述灶台固定在所述车体顶部；

所述车体其顶部还固定有油烟吸收装置，所述油烟吸收装置用于吸收灶台所产生的油烟，所述油烟吸收装置与所述净化腔联通，并通过固定在净化腔内的净化装置进行油烟净化，

所述净化装置包含油烟分离盘、可阻燃顶棚棉复合纤维制成的过滤器，

所述净化腔内还固定有风机，风机用于提供油烟吸收装置动力，通过风机运转使油烟吸收装置可把灶台油烟吸收到净化腔内，净化后通过净化腔内的排气口排出，

所述排气口低于净化装置。

通过上述多油烟净化装置对油烟的净化使净化后排出的气体对大气的污染更少，有助于对空气的保护。

作为上述油烟净化器固定的一种优选结构：所述油烟分离盘和可阻燃顶棚棉复合纤维制成的过滤器呈上下固定，所述油烟分离盘在过滤器顶部。

作为上述油烟净化效果的一种提升：所述油烟吸收装置其由吸油通孔和固定在吸油通孔后侧的丝网组成。

作为上述油烟净化效果进一步的提升：所述可阻燃顶棚棉复合纤维制成的过滤器其底部还依次固定有两个过滤器，两个过滤器分别由绿白棉和超细玻璃纤维制成，所述绿白棉过滤器设在超细玻璃纤维过滤器设顶部。

为解决本实用新型另一技术效果，采用的技术手段为：所述车体其顶侧固定有多层调料台，所述多层调料台采用单边固定，使未固定边可绕着固定边翻转，且翻转后可与固定边呈垂直状态。上述结构的设计使调料台设计更为的合理，且打开后的调料台使用面积更大。

附图说明

图1为本实用新型结构示意图。

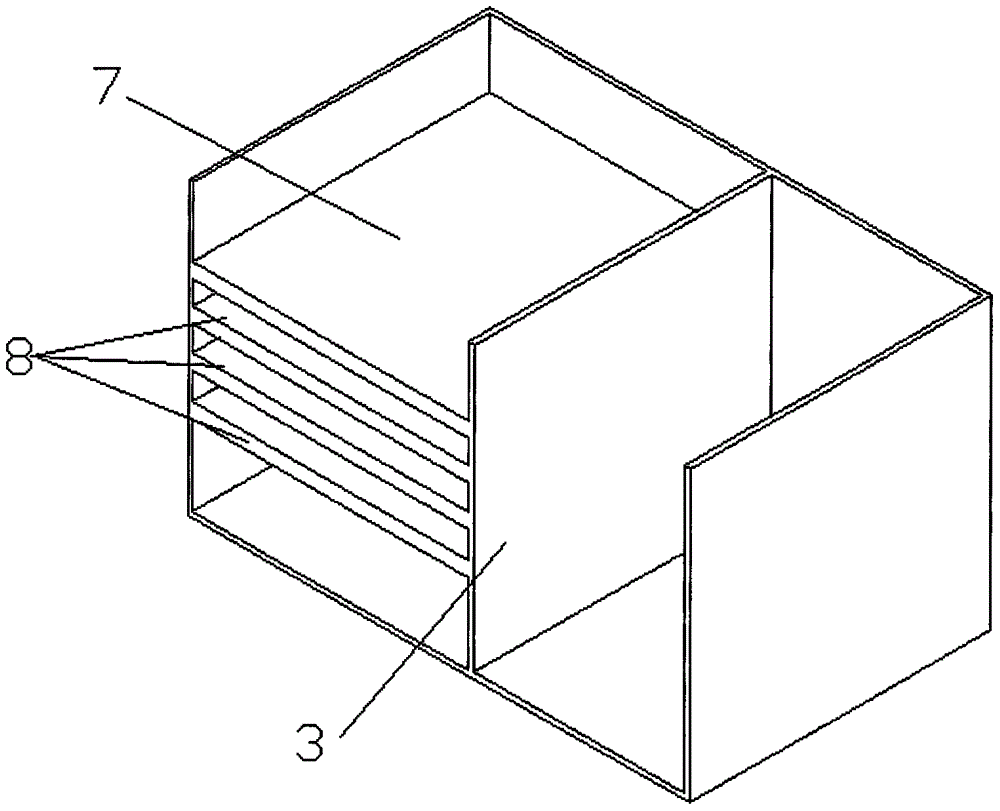

图2为本实用新型所述的油烟净化小炒车内部结构示意图。

图3为本实用新型所述的过滤器结构示意图。

如图1至图3附图标记说明：1、车体；2、车轮；3、隔板；4、柜门；5、灶台；6、油烟吸收装置；7、油烟分离盘；8、过滤器；10、调料台；11、固定销。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1，图1为本实用新型优选的一种油烟净化小炒车：其包含一个可移动的车体1，上述车体1底部的万向车轮2其轮体采用静音橡胶制成，结合图2进一步说明，上述车体1内部为四边形容纳腔，腔体中心固定有一块隔板3，使容纳腔分为左右两个也就是图1中的前后两个置物体，上述两置物体为储物腔和净化腔，以图1所示的上述储物腔其前侧的车体1固定板上固定有两个柜门4，打开柜门4后可拿取储物柜内的物品，而净化腔内至上而下依次固定有第一级净装置油烟分离盘7、第二级净化装置由可阻燃顶棚棉复合纤维制成的过滤器8、第三级净化装置由绿白棉制成的过滤器8、第四级净化装置由超细玻璃纤维制成的过滤器8，通过上述四级过滤器过滤使车体1顶部与净化腔联通的油烟吸收装置6所吸收灶台5所产生的油烟得到彻底的净化，并把净化后的空气通过净化腔底部的风机排出，此处的风机也是油烟吸收装置6的动力装置，而上述油烟分离盘7其结构优选中国专利申请号为：201510308969.x所公开的一种油烟分离盘及其加工方法内公开的油烟分离盘，而第二、第三、第四级的过滤器8其结构如图3所示，唯一的区别点是框架中心的过滤材料不同而已，当然了上述油烟吸收装置6优选由“7”字型本体、开在本体上的吸油通孔和固定在吸油通孔后侧的丝网组成，此处的油烟吸收装置6同时也是初级油烟净化装置；

进一步的上述灶台5固定在油烟吸收装置6底部的车体1上，其灶台5的进气装置穿出车体；

进一步的上述车体1其左侧顶面上还固定有一双层的调料台10，且调料台10只在左侧长边进行固定，固定的方式可以是固定销11销接式，也可通过折页固定；

上述结构的小炒车使用时，由于灶台所产生的所有油烟都通过油烟吸收装置进行吸收，吸收后的油烟先通过丝网进行初级净化，后在通过一、二、三、四级的过滤器进行净化，通过上述五级净化后的干净空气通过底部的风机排出净化腔内，这样就能有效的防止油烟对空气的污染，使制餐者的工作环境也会叫优良，并通过调料台的合理设计，也减少了打翻调料的机会，并曾加了调料台的使用面积。

根据上述说明书的揭示和教导，本实用新型所属领域的技术人员还可以对上述实施方式进行适当的修改和变更。因此，本实用新型并不局限于上面揭示和描述的具体实施方式，对本实用新型的一些修改和变更也应当落入本实用新型权利要求的保护范围内，此外，尽管说明书中使用了一些特定术语或名称，但这些特定术语或名称只是为了方便说明，并不对本实用新型构成任何限定。
