一种排水装置、容器以及烹饪器具的制作方法

本实用新型涉及厨房烹饪电器领域，特别是一种排水装置、容器以及烹饪器具。

背景技术：

电热锅，例如电饭锅，是现在家庭常用的生活电器，电热锅包括锅体、锅盖和内胆，用户将水和淘好的米放到内胆中后，盖上锅盖，然后启动烹饪米饭操作，就可以实现自动烹饪米饭，米饭烹饪好以后就可以直接食用。

但是，现有的电热锅一般还需要手动淘米和手动加水，自动化程度较低，特别是冬天，用户需要用冷水淘米，给用户的体验造成不好的影响；也有类似于将自动洗米结构引入电热锅中，一般讲自动洗米结构设置于锅盖上，自动洗米结构包括电机，洗米仓以及各种管路布局，当米放置于洗米仓内进行搅拌洗米之后，将洗米水进行管路排出，现有洗米水的出水孔位于洗米仓的下部，造成了整体锅盖结构比较大。

技术实现要素：

本实用新型索要解决的问题就是提供一种排水装置、容器以及烹饪器具，可以更有效的吸水。

为解决上述技术问题，本实用新型采用如下技术方案：

一种排水装置，包括：动力元件、连通动力元件的引流件，所述引流件设置有引流槽以及位于引流槽上部的出水孔，所述出水孔经水管连通动力元件。

在本实用新型的一个优选实施例中，所述出水孔与所述引流槽一体成型或者分体设置。

在本实用新型的一个优选实施例中，所述引流槽的截面呈扇形，包括由出水孔的边沿延伸出来的两个直角边，以及连接两个直角边的弧形边或者直角边。

在本实用新型的一个优选实施例中，所述动力元件为气泵。

一种容器，包括上述的排水装置，所述排水装置与所述容器的侧壁一体成型或者分体设置于容器的侧壁上。

在本实用新型的一个优选实施例中，所述排水装置与所述容器的侧壁分体设置，所述容器的侧壁开设有贯通孔，所述引流件的部分位于所述贯通孔内。

在本实用新型的一个优选实施例中，所述引流件包括安装部，位于安装部上的凸起部，所述引流槽设置于所述凸起部上。

在本实用新型的一个优选实施例中，所述安装部的外侧对称设置至少两个安装板，所述安装板上开设有安装孔，紧固件通过安装孔将所述引流件与所述容器固定连接。

一种烹饪器具，包括煲体和煲盖，所述煲盖包括上述的容器。

在本实用新型的一个优选实施例中，所述容器为洗米仓。

通过以上技术方案，本实用新型的技术优点在于：

本实用新型的排水装置包括出水孔以及与出水孔连接的引流槽，该引流槽的设计能够更有效的吸收；还提供了包括排水装置的容器，以及提供了包括容器的烹饪器具，具有使用方便、装配简单的特点。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的排水装置的立体图。

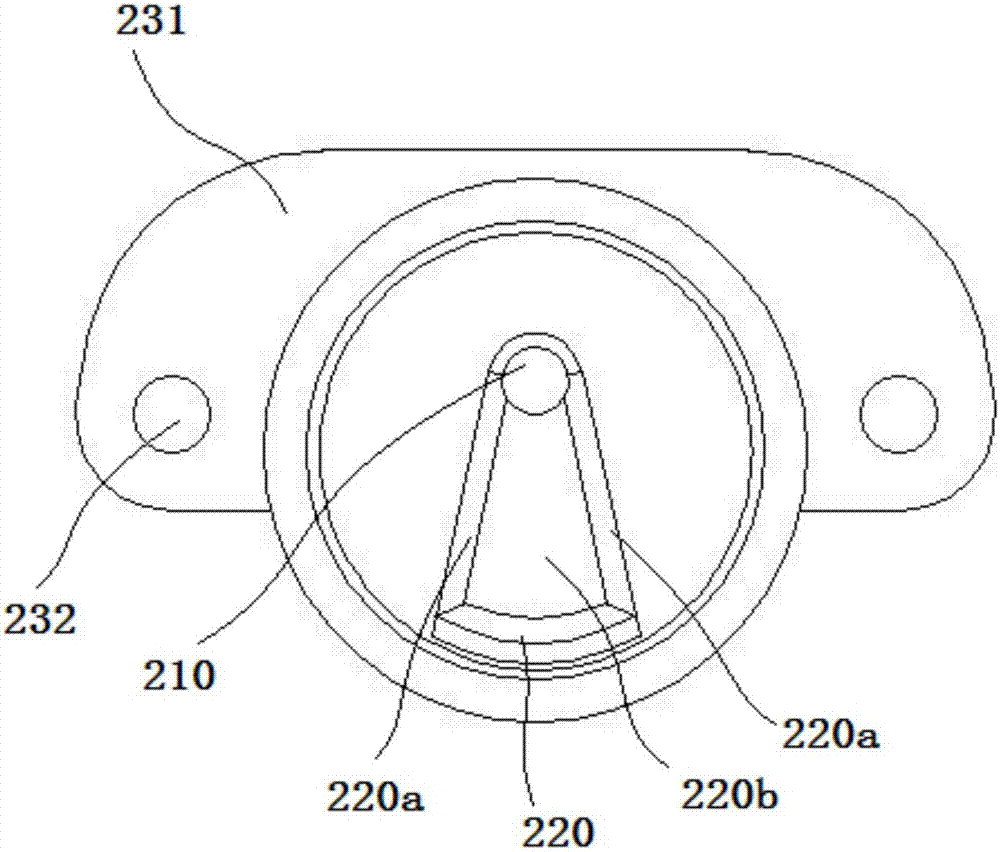

图2为本实用新型的排水装置的主视图。

图3为本实用新型的排水装置的截面图。

图4为本实用新型的排水装置与过滤网的装配示意图。

图5a-图5c为过滤网的结构示意图。

图6为本实用新型的气泵的爆炸图。

图7为排水装置与洗米仓、气泵的装配示意图。

具体实施方式

下面结合附图说明和具体实施方式对本实用新型做进一步的说明。

实施例1：

参照图1，图2以及图3所示，一种排水装置，包括：动力元件、连通动力元件的引流件200，该引流件200设置有引流槽以及位于引流槽220上部的出水孔210，所述出水孔210经水管连通动力元件。

在具体装配关系上，其中出水孔210与所述引流槽220一体成型或者分体设置。

进一步地，引流槽220的截面呈扇形，包括由出水孔的边沿延伸出来的两个直角边220a，以及连接两个直角边220a的弧形边220b，或者上述的弧形边220b也可以设计为直角边。

在实际使用过程中，引流槽220可以设计为一凹槽；其中动力元件为气泵，在本实施例中，两个直角边的夹角优选为5-45°，如果两个直角边小于5°时候，两个直角边近似平行，引导槽220底部形成的吸水口过小，水流通过吸水口、引流槽流至出水孔的通道过小，不能迅速排出水；如果两个直角边大于45°时候，两个直角边夹角过大，必须采用很大功率的气泵才能将内的水抽至出水孔，成本过高。

进一步地，引流件200包括安装部230，位于安装部上的凸起部240，该安装部230与凸起部240之间形成台阶，所述引流槽220设置于所述凸起部上；为了将上述引流件200更加稳固装配，安装部230的外侧对称设置至少两个安装板231，所述安装板231上开设有安装孔232，紧固件通过安装孔将所述引流件与所述容器固定连接。

参照图4，参照图5a，图5b以及图5c，凸起部240上设置有过滤网500，所述过滤网500呈弧面，该弧面与容器的内表面弧度及方向一致；过滤网可以是用金属板做上小孔(全部孔或者设置局部小孔)，也可以是直接用金属网成形，另外地，所述凸起部240与容器之间安有密封圈，保证了整体密封性能。

实施例2：

一种容器，包括上述的排水装置，所述排水装置与所述容器的侧壁一体成型或者分体设置于容器的侧壁上。

排水装置与所述容器的侧壁分体设置，所述容器的侧壁开设有贯通孔，所述引流件的部分位于所述贯通孔内。

具体地，将引流件与容器进行装配如下：紧固件通过安装孔将所述引流件与所述容器固定连接。

参照图6，上述的动力元件为气泵300，气泵300优选采用真空泵，真空泵包括位于端部的电机310，与电机310的输出轴连接的偏心摇杆320，整个偏心摇杆320装配于偏心固定座330上，偏心摇杆320对应设置有进水硅胶腔座360，其中进水硅胶腔座360嵌入设置于进水腔座340中，水泵接头350与进水座340配合，而水泵接头350有一个出水口350b、一个进水口350a，进水口350a与硅胶管420相连接。水从进水口进入到进水腔座340里面。

上述进水腔座340底部有小孔，所述小孔底部安装有单向硅胶帽370。所述单向硅胶帽与小孔贴死，水从小孔进行到进水硅胶腔里，反之进水腔里的水不能通过小孔进入到进水腔里，因为被单向硅胶帽挡住。

上述小孔与过滤网上的孔成一定关系，过滤网孔比小孔的孔径大小不小于1：0.8，所述过滤网的孔最小不小于0.1mm.所述进水硅胶腔与偏心摇杆配合，所述偏心摇杆挤压进水硅胶腔，所述进水硅胶腔里的水经过中心从水泵接头的出水孔出去。

实施例3：

一种烹饪器具，包括煲体和煲盖，所述煲盖包括上述的容器。

参照图7，在本实施例中容器为洗米仓，与洗米仓100的输出口110连通的引流件200，引流槽220的底部具体设置位置，根据需求自由设计，当引流槽的底部低于或者平行于输出口的底部时候，能正常保证在洗米仓的水能自由排出；如果说引流槽的底部高于输出口110的底部时候，也是可以保证洗米仓的水自由排出，此时可以采取两种措施，增大抽气泵的抽气压力和动能；或者说将洗米仓的底面整体抬升，平行于洗米仓的底面设置有隔板600，该隔板与输出口水平设置，一般地隔板与洗米仓的底面高度为2-10mm，高于10mm时候，洗米仓的整体空间过小，不能很好洗米；低于2mm时候，隔板失去放置的意义。

上述洗米仓100内部为空腔，输出口110贯通设置于洗米仓的内侧；其中在具体应用过程中，出水孔的外部通过管道400连接有气泵300，其中管道400包括圆管410，以及与圆管410配合的硅胶管420配合，通过硅胶管420连接有气泵起到中转水流的作用，圆管410属于硬质管，保证了水流的稳定性。

进一步地，上述引流槽220一端连接有出水孔210，另一端的最低面平行于或者低于装满水后的洗米仓100的水平面，前文主要讲述的是引流槽与输出口的位置关系，此处强调了在洗米仓注满水之后的情况，进一步保障了将洗米仓内的水全部排净。

在本实施例中，引流件200的外表面与输出口110的内表面过盈配合，以将洗米仓的输出口密封，该装配方式使得洗米仓内的水只能通过输出口110流出，即水依次通过输出口110，出水孔210以及管道400流出。

该烹饪器具可以是电饭煲，电压力煲，炒菜机或者其他设置上述容器的装置。
