一种烧烤炉支架的制作方法

本实用新型涉及一种烧烤炉支架，具体地说一种能方便挂在阳台、花园围栏等地方栏杆上的烧烤炉支架。

背景技术：

在人们日常生活中烧烤是一项人们喜欢的活动之一，而市场上的烧烤炉主要分为两种，第一种是炭火式，第二种是电热式两者各有优缺点，主要区别就是前者不需供电在户外时常用，现市场上的炭火式烧烤炉多数采用脚架式，这种脚架式烧烤炉在地面不平时使用不方便，而且在使用过程中换炭等操作会容易造成炭炉倾倒等事故，对烧烤者造成安全隐患，脚架式烧烤炉在存放和搬运时都因占用空间大会为人们带来不方便。

技术实现要素：

本实用新型的目的是提供一种烧烤炉支架，它采用套挂栏杆方式安装烧烤炉，而且拆装方便，能更好适应地面不平时架设烧烤炉，而且安装牢固定、存放和搬运方便。

本实用新型的技术解决方案是在炉体，烤网，炭托的基础上，其特点是有不少于两条托架和不少于两条固定架，所述的托架是一条乙字型弯曲的金属条，在托架的前端顶部设置有螺孔，在托架的尾端设置有翘起部位，翘起部位的侧面上设置有压紧螺孔；所述的固定架是一条半方形弯曲的金属条，在固定架的顶部设置有调节孔，调节孔为条形孔，在固定架的底部设置有固定螺孔；炉体承托在两条托架的尾段上，压紧螺丝穿过托架尾端上的压紧螺孔与炉体相接触，压紧炉体在托架上；两条固定架的调节孔分别与两条托架顶部的螺孔相对叠加，调节螺丝穿过固定架的调节孔与托架的螺孔相连接，拧紧托架和固定架，使托架和固定架之间形成一个半开口的套环，托架和固定架形成的套环套在栏杆上，固定螺丝穿过固定架底部的固定螺孔与栏杆相接触，把固定架拧紧在栏杆上。

本实用新型的工作原理是通过两条托架和两条固定架平行套装在栏杆上形成一个承托架，把烧烤炉固定安装在比如阳台、花园的围栏等环境的栏杆上，通过固定架的调节孔在拧动调节螺丝后可以方便地调节托架和固定架形成的套环的大小，从而方便地套在各种栏杆，在活动结束后，把托架和固定架拆下收纳入烧烤炉里面，这样就可以减少占用空间方便存放和搬运。

本实用新型的优点是结构合理，它采用套挂栏杆方式安装烧烤炉，而且拆装方便，能更好适应地面不平时架设烧烤炉，而且安装牢固定、存放和搬运方便。

附图说明

图1是本实用新型安装在栏杆上的结构示意图；

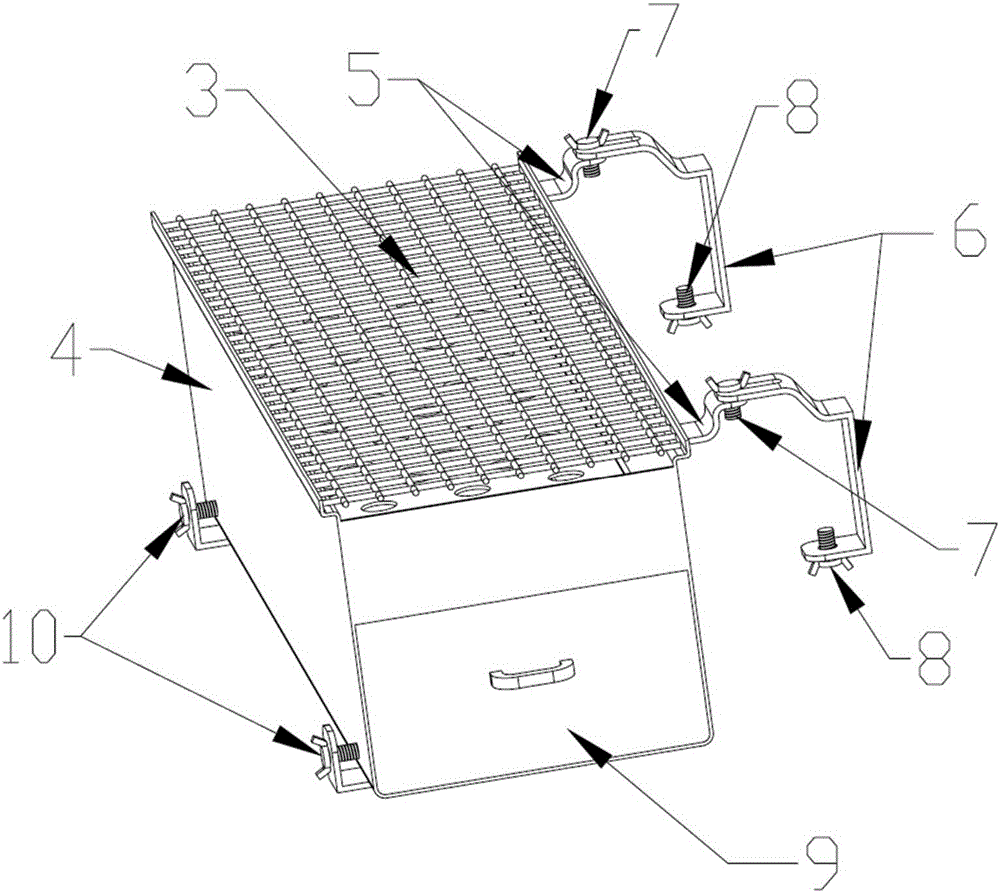

图2是本实用新型的结构示意图；

图3是本实用新型的分解结构示意图。

具体实施方式

根据图1、图2、图3所示，本实用新型是把烧烤炉1安装到栏杆2上的支架，它在炉体4，烤网3，炭托9的基础上，其特点是有两条托架5和两条固定架6，所述的托架5是一条乙字型弯曲的金属条，在托架5的前端顶部设置有螺孔，在托架5的尾端设置有垂直翘起部位，翘起部位的侧面上设置有压紧螺孔；所述的固定架6是一条半方形弯曲的金属条，在固定架6的顶部设置有调节孔，调节孔为条形孔，在固定架6的底部设置有固定螺孔；炉体4承托在两条托架5的尾段上，压紧螺丝10穿过托架尾端上的压紧螺孔与炉体4相接触，压紧炉体4在托架5上；两条固定架6的调节孔分别与两条托架5顶部的螺孔相对叠加，调节螺丝7穿过固定架6的调节孔与托架5的螺孔相连接，拧紧托架5和固定架6，使托架5和固定架6之间形成一个半开口的套环，托架5和固定架6形成的套环套在栏杆2上，固定螺丝8穿过固定架底部的固定螺孔与栏杆2相接触，把固定架6拧紧在栏杆2上，在以上实施例记载的托架5为乙字型弯曲的金属条和固定架6是一条半方形弯曲的金属条，本领域技术人员应当能在这基础上启发得到如托架5采用L型、固定架6采用半开口或全封闭，调节孔采用多段卡口方式等等类似形状和连接结构的实施方案，这些启发性方案都应当在本实用新型的保护范围之内。
