一种套装蒸笼及其配套锅盖的制作方法

本实用新型涉及厨具技术领域，尤其是涉及一种套装蒸笼及其配套锅盖。

背景技术：

传统的蒸锅里面都配套有一个蒸笼，每个蒸笼上面设置有一个配套锅盖，但是有时候根据蒸笼中蒸的食物的多少往往需要不同的锅盖的配套，太少的食物如果选用过大的空间，将不利于热量的收集。如果一个蒸笼能够使用不同的锅盖来配套，将会解决这一问题。

技术实现要素：

为了克服背景技术中的不足，本实用新型公开了一种套装蒸笼及其配套锅盖，可以根据食物的多少来选用不同尺寸大小的锅盖，达到提高热量利用率的效果。

为了实现所述发明目的，本实用新型采用如下技术方案：一种套装蒸笼及其配套锅盖，包括蒸笼、大号锅盖和小号锅盖；所述蒸笼的开口边缘处设置有向外水平延伸的支撑大号锅盖的蒸笼环边；所述蒸笼的内部上端设置有向内凸起的的支撑小号锅盖的水平挡环。

为了进一步改进技术方案，本实用新型所述大号锅盖的边缘处设置有向外水平延伸的大号锅盖环边，所述大号锅盖环边与蒸笼环边相对应。

为了进一步改进技术方案，本实用新型所述小号锅盖设置有向外水平延伸的小号锅盖环边，所述小号锅盖环边的外径小于等于蒸笼的内径；所述蒸笼的内部上端设置的挡环为小号锅盖挡环，所述小号锅盖环边的外径大于小号锅盖挡环的内径。

为了进一步改进技术方案，本实用新型所述大号锅盖的大号锅盖环边内侧设置有向下凹陷的大号锅盖环形凹弧。

为了进一步改进技术方案，本实用新型所述大号锅盖环形凹弧的外径贴合于蒸笼环边的内径。

为了进一步改进技术方案，本实用新型所述小号锅盖环边的内侧设置有向下凹陷的小号锅盖环形凹弧。

为了进一步改进技术方案，本实用新型所述小号锅盖环形凹弧的外径贴合于小号锅盖挡环的内径。

由于采用了上述技术方案，本实用新型具有如下有益效果：本实用新型所述蒸笼，在蒸笼内部上端设置有向内凸起的挡环，用来放置尺寸较小的锅盖，在蒸笼开口边缘处设置向外水平延伸的蒸笼环边，用来放置尺寸较大的锅盖，可以达到一个蒸笼配套两个锅盖的效果。

另外，在大号锅盖环边内侧设置向下凹陷的大号锅盖环形凹弧，可以用来限制大号锅盖在蒸笼内部固定不容易移动；在小号锅盖环边内侧设置向下凹陷的小号锅盖环形凹弧，可以用来限制小号锅盖在蒸笼内部固定不容易移动。

本实用新型结构简单，设计新颖，完美地解决了一个蒸笼只能配套使用一个锅盖的技术问题，可以应用在厨具领域的大规模生产。

附图说明

图1是本实用新型蒸笼与大号锅盖配套的结构示意图。

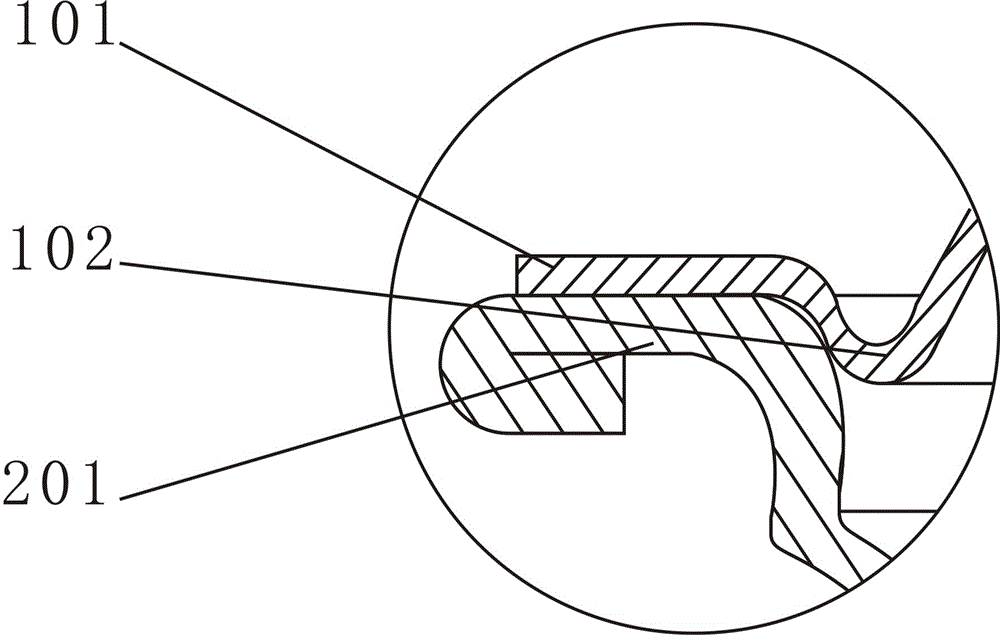

图2是图1中A的局部放大示意图。

图3是本实用新型蒸笼与小号锅盖配套的结构示意图。

图4是图3中B的局部放大示意图。

图中： 1、大号锅盖；101、大号锅盖环边；102、大号锅盖环形凹弧；2、蒸笼；201、蒸笼环边；202、小号锅盖挡环；3、小号锅盖；301、小号锅盖环边；302、小号锅盖环形凹弧。

具体实施方式

通过下面的实施例可以详细的解释本实用新型，公开本实用新型的目的旨在保护本实用新型范围内的一切技术改进。

一种套装蒸笼及其配套锅盖，包括一个蒸笼2和两个锅盖；所述蒸笼2的开口边缘处设置有向外水平延伸的蒸笼环边201，两个锅盖包括大号锅盖1和小号锅盖3；所述大号锅盖1的边缘处设置有向外水平延伸的大号锅盖环边101，所述大号锅盖环边101与蒸笼环边201相对应。

所述小号锅盖3设置有向外水平延伸的小号锅盖环边301，所述小号锅盖环边301的外径小于等于蒸笼2的内径；所述蒸笼2的内部上端设置的挡环为小号锅盖挡环202，所述小号锅盖环边301的外径大于小号锅盖挡环202的内径。所述大号锅盖1的大号锅盖环边101内侧设置有向下凹陷的大号锅盖环形凹弧102。所述大号锅盖环形凹弧102的外径贴合于蒸笼环边201的内径。所述小号锅盖环边301的内侧设置有向下凹陷的小号锅盖环形凹弧302。所述小号锅盖环形凹弧302的外径贴合于小号锅盖挡环202的内径。

本实用新型未详述部分为现有技术。
