一种石材幕墙百叶窗的制作方法

本实用新型涉及建筑装饰领域，尤其涉及一种石材幕墙百叶窗。

背景技术：

在现代大型公共建筑的空间设计中，为了解决因人流密集使得室内空气需及时更新，建筑主体设计为室内与室外的部分墙体镂空，采取自然通风的方法及时更新室内空气。为了避免雨水及蚊虫从镂空部位进入室内，安装防水百页及防虫网进行防护。此举导致了墙面的装饰材料由单一变为多种，并且因性能不同采用的安装方法也不同，特别是不同材料的结合部位比较难以完美处理，当环境因素发生改变时它们的收缩、膨胀的系数不一样，发生的变化也不一至，容易产生裂纹、甚至脱落、破坏了装饰效果，容易发生安全事故。

因此，如何将防水百叶窗与石材结合起来安装，以确保安装强度、防止掉落，减少安全事故产生，为人们一直致力于解决的一大难题。

技术实现要素：

本实用新型的目的在于提供一种能够确保安装强度、防止石材掉落以减少安全事故发生的石材幕墙百叶窗。

为了解决上述技术问题，本实用新型提供了一种石材幕墙百叶窗，包括饰面层、设于所述饰面层上的石材、设于所述饰面层下方的百叶窗安装结构以及连接组件，所述百叶窗安装结构包括窗竖框、窗横框、防虫网以及防水百叶，所述窗竖框与所述饰面层固定连接，所述窗横框与所述窗竖框垂直固定连接，且所述窗横框设于所述石材下方，所述防虫网安装于所述窗竖框上，所述防水百叶设于所述防虫网上，所述连接组件连接于所述窗横框以及所述石材之间。

其中，所述石材通过角铁以及膨胀螺栓固定于所述饰面层上。

其中，所述连接组件包括连接钢板以及不锈钢托板，所述连接钢板的一端固定连接于所述石材，另一端固定连接于所述窗横框，所述不锈钢托板的一端与所述连接钢板连接，所述不锈钢托板的另一端固定连接于所述防虫网。

其中，所述连接钢板沿竖直方向上延伸有一延伸板，所述不锈钢托板的一端焊接于所述延伸板，且所述不锈钢托板与所述延伸板的焊接处具有防腐层。

其中，所述连接组件还包括承载钢板，所述承载钢板与所述不锈钢托板的另一端固定连接，并且所述承载钢板固定于所述防虫网上。

其中，所述承载钢板上还设置有固定板，所述固定板沿朝向所述石材的方向延伸并固定于所述石材。

其中，所述防水百叶为铝合金防水百叶。

其中，石材幕墙百叶窗还包括石材踢脚，所述石材踢脚的一端安装于所述百叶窗安装结构的下方，所述石材踢脚的另一端安装于楼面。

其中，所述石材踢脚与所述楼面之间的间隙内填充有密封胶。

本实用新型提供的石材幕墙百叶窗通过在百叶窗上方设置石材，并且石材与百叶窗安装结构之间通过连接组件来进行连接，利用石材与百叶窗安装结构的连接来增加百叶窗安装结构的强度，同时也能够增加石材的安装强度，防止出现石材掉落等安全事故，大大地增加了石材幕墙百叶窗的安装安全性。

附图说明

为了更清楚地说明本实用新型的技术方案，下面将对实施方式中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1是本实用新型实施例提供的石材幕墙百叶窗示意图；

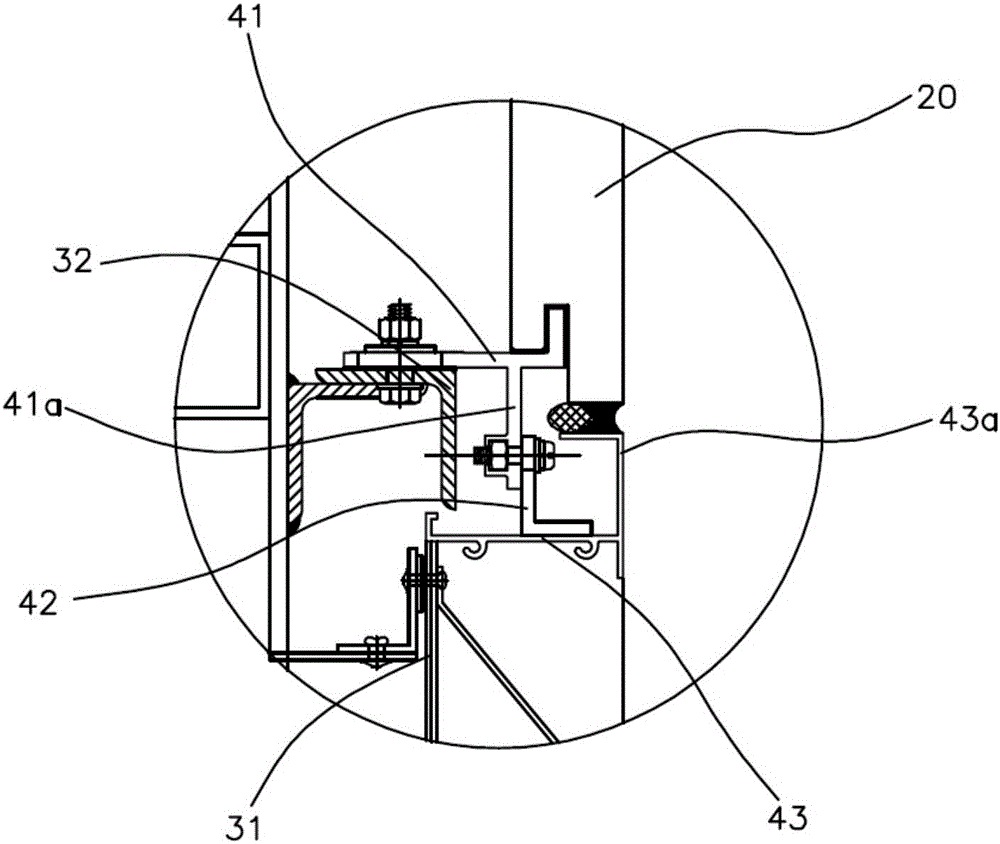

图2是图1的II向局部放大图。

具体实施方式

下面将结合本实用新型实施方式中的附图，对本实用新型实施方式中的技术方案进行清楚、完整地描述。

请一并参阅图1至图2，本实用新型实施方式提供的一种石材幕墙百叶窗100，包括饰面层10、设于所述饰面层10上的石材20、设于所述饰面层10下方的百叶窗安装结构30以及连接组件40，所述百叶窗安装结构30包括窗竖框31、窗横框32、防虫网33以及防水百叶34，所述窗竖框31与所述饰面层10固定连接，所述窗横框32与所述窗竖框31垂直固定连接，且所述窗横框32设于所述石材20下方，所述防虫网33安装于所述窗竖框31上，所述防水百叶34设于所述防虫网33上，所述连接组件40连接于所述窗横框32以及所述石材20之间。

在本实施例中，所述饰面层10可根据室内设计选择，例如为木饰面或者是石膏板饰面。

在本实施例中，所述石材20可为厚度为30mm的灰色火烧石材20，因其安装施工便利并且价格低廉，因此有利于施工成本的降低。所述石材20可通过角铁以及膨胀螺栓固定于所述饰面层10上，以将所述石材20与所述饰面层10固定，并使得所述石材20在表面上覆盖所述饰面层10。将所述石材20与所述饰面层10固定，从而能够增加石材20的安装强度，便于后续石材20与百叶窗安装结构30连接。

进一步地，为了增强石材20与饰面层10的安装强度，在饰面层10上还设有镀锌方通竖框，所述石材20通过所述角铁以及所述膨胀螺栓与所述镀锌方通竖框固定连接，从而避免直接螺栓打孔在所述饰面层10上，便于后续维护。

在本实施例中，所述窗竖框31采用槽钢热浸镀锌制成，以进一步保证所述窗竖框31的结构强度。所述窗竖框31安装在所述饰面层10下方，并沿朝向地面的方向延伸设置。

在本实施例中，所述防水百叶34为铝合金防水百叶34，所述防水百叶34为多片，依次间隔排列设置在所述防虫网33上。具体地，所述防水百叶34通过螺钉以及角铁与所述防虫网33固定连接，以将所述防水百叶34牢牢地与所述防虫网33固定在一起，防止所述防水百叶34掉落。

所述连接组件40包括连接钢板41以及不锈钢托板42，所述连接钢板41的一端固定连接于所述石材20，另一端固定连接于所述窗横框32，所述不锈钢托板42的一端与所述连接钢板41连接，所述不锈钢托板42的另一端固定连接于所述防虫网33。在本实施例中，所述连接钢板41为L字形条板，所述连接钢板41沿竖直方向上的一端固定连接于所述石材20，所述连接钢板41沿水平方向上的一端固定连接于所述窗横框32，以将所述窗横框32与所述石材20固定连接在一起。利用所述连接钢板41来连接所述窗横框32以及所述石材20，从而能够确保所述石材20与所述窗横框32的连接紧密性的同时，也能够便于后续维护。

进一步地，所述连接钢板41沿竖直方向上还延伸有一延伸板41a，所述不锈钢托板42的一端焊接于所述延伸板41a，以将所述不锈钢托板42与所述连接钢板41连接起来。具体地，为了进一步地防止所述延伸板41a与所述不锈钢托板42之间出现生锈或者受潮的现象，在所述不锈钢托板42与所述延伸板41a的焊接处具有防腐层。

由于所述不锈钢托板42的一端与所述连接钢板41连接，另一端固定连接于所述防虫网33，因此，能够进一步将所述石材20与所述防虫网33连接，从而进一步增加石材20与所述百叶窗安装结构30之间的安装强度。

为了进一步地改进，所述连接组件40还包括承载钢板43，所述承载钢板43与所述不锈钢托板42的另一端固定连接，并且所述承载钢板43固定于所述防虫网33上，以进一步增加所述石材20与所述防虫网33的连接强度。

进一步地，所述承载钢板43上还设置有固定板43a，所述固定板43a朝向所述石材20的方向延伸并固定于所述石材20。利用所述承载钢板43同时固定于所述防虫网33以及所述石材20的设计，从而能够将所述石材20与所述防虫网33连接起来，进一步增加所述石材20的安装强度，防止所述石材20出现脱落现象，确保安装的可靠性以及安全性。

在本实施例中，所述石材20幕墙百叶窗100还包括石材踢脚50，所述石材踢脚50的一端安装于所述百叶窗安装结构30的下方，所述石材踢脚50的另一端安装于楼面60。具体地，所述石材踢脚50的一端通过钢板安装于所述防虫网33上，以将所述石材踢脚50与所述百叶窗安装结构30连接，从而将所述百叶窗安装结构30与楼面连接起来。

所述石材踢脚50与所述楼面60之间的间隙内填充有密封胶51，以提高所述楼面60与所述石材踢脚50连接处的密封性。在本实施例中，所述密封胶51可为硅酮密封胶51。可以理解的是，在其他实施例中，也可在所述石材踢脚50与所述楼面60之间的间隙内填充泡沫条，也能起到密封作用。

本实用新型提供的石材20幕墙百叶窗100通过在百叶窗上方设置石材20，并且石材20与百叶窗安装结构30之间通过连接组件40来进行连接，利用石材20与百叶窗安装结构30的连接来增加百叶窗安装结构30的强度，同时也能够增加石材20的安装强度，防止出现石材20掉落等安全事故，大大地增加了石材20幕墙百叶窗100的安装安全性。

以上所述是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也视为本实用新型的保护范围。
