硅胶磁力贴的制作方法

本实用新型涉及日常用品技术领域，具体涉及一种硅胶磁力贴。

背景技术：

磁力贴是人们日常办公、生活中的常用物品，其通过自身的磁铁等磁力部件贴附在一些设施的表面，该设施例如冰箱、办公桌等，可以将纸张或者其他比较薄的物品一起贴附在以上设施上，但是目前的磁力贴仅仅具有以上功能，其不具有收纳物品的功能，例如需要将笔、牙刷等物品通过磁力贴来固定在金属上，现有的磁力贴是无法满足这个要求的。

有鉴于此，特提出本实用新型。

技术实现要素：

本实用新型旨在至少在一定程度上解决相关技术中的技术问题之一。

为此本实用新型提供了一种硅胶磁力贴。其具体技术方案如下：

包括收纳部和吸附部，所述收纳部与所述吸附部相连接，所述收纳部的材质为硅胶，所述收纳部设有插装物品的插孔，所述吸附部上设有可吸附在金属上的磁性件。

根据本实用新型提供的硅胶磁力贴，在现有的磁力贴基础上增加了收纳部，对磁力贴的材质及构造做出了创新实用改进，通过改进材质，改为硅胶材质，使得本产品具有可逆拉伸性，用户通过拉伸插孔可以使得收纳部的插孔插入例如笔、牙刷、剃须刀等不同尺寸的物件，可以轻松达到整理，收纳的作用，克服了现有技术上磁力贴功能单一，仅仅能收纳纸张等薄物品的缺点，是一种结构简单、设计合理的新型磁力贴。

另外，本实用新型提供的硅胶磁力贴还具有以下附加技术特征：

根据本实用新型的一个示例，所述收纳部与所述吸附部一体成型，所述收纳部与吸附部的材质均为硅胶。

根据本实用新型的一个示例，所述收纳部呈圆筒状，所述吸附部呈圆柱状，所述收纳部的轴心与所述吸附部的轴心相互垂直，所述吸附部的一端与所述收纳部相连接，另一端设有所述磁性件。

根据本实用新型的一个示例，圆柱状的吸附部的底面设有一安装槽，所述磁性件安装在所述安装槽内。

根据本实用新型的一个示例，所述磁性件的底面与所述吸附部的底面之间形成一吸附槽。

根据本实用新型的一个示例，所述吸附部的筒壁沿其圆周方向均匀间隔部设有多个条形槽，所述条形槽为所述筒壁向内凹陷形成，所述条形槽的长度与所述筒壁的高度相同。

根据本实用新型的一个示例，所述磁性件为磁铁。

本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

附图说明

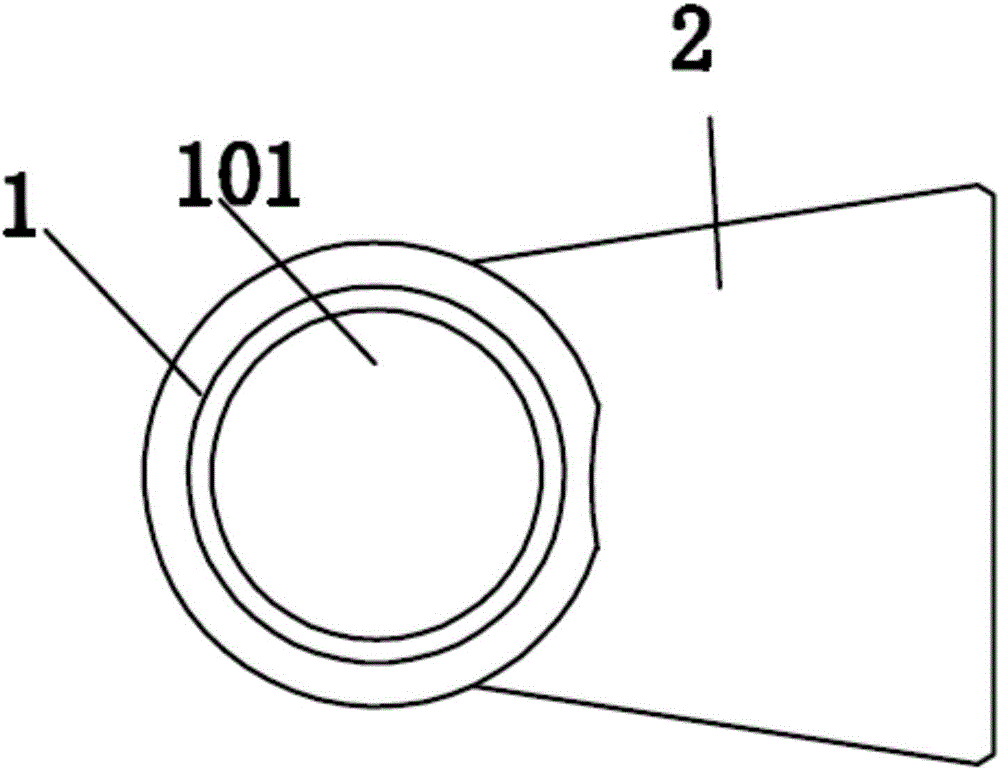

图1为本实用新型实施例的硅胶磁力贴的结构示意图(一)；

图2为本实用新型实施例的硅胶磁力贴的结构示意图(二)；

图3为本实用新型实施例的硅胶磁力贴的结构示意图(三)；

图4为本实用新型实施例的硅胶磁力贴的结构示意图(四)。

具体实施方式

下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本实用新型，而不能理解为对本实用新型的限制。

结合附图1-4所示，本实施例提供了一种硅胶磁力贴，包括收纳部1和吸附部2，收纳部1与吸附部2相连接，收纳部1设有插孔101，吸附部2上设有磁性件201，本实施例中，磁性件为磁铁。

具体的，在本实施例中，收纳部的材质为弹性材料，优选的，该弹性材料可以是硅胶，硅胶抗氧化能力较强，变形能力也较好，当然其他的弹性材料也可以作为本实施例的收纳部的材质，例如其他种类的合成橡胶，这里不一一赘述。

具体的，在本实施例中，收纳部1与吸附部2在加工时可以一体成型，收纳部与吸附部的材质相同，均为硅胶材质，使得本实施例的硅胶磁力贴整体性更强。

如图1所示，具体的，在本实施例中，收纳部1呈圆筒状，即插孔101为圆筒的中空部分，吸附部2形状大体呈圆柱状，当然也可以为其他形状，收纳部1的轴心与吸附部2的轴心相互垂直，吸附部2的一端与收纳部1相连接，另一端设有磁性件201。

具体的，在本实施例中，圆柱状的吸附部2的底面设有一安装槽202，磁性件201安装在安装槽202内。优选的，磁性件201的底面与吸附部的底面之间形成一吸附槽203，即，圆片状的磁性件201与柱状的吸附部2的底面之间形成一吸附槽203，当用户压紧吸附部时吸附槽203内的空气部分排出，可以使得吸附部与光滑表面的金属结合更加紧密。

具体的，在本实施例中，还可以对吸附部做出进一步的改进，例如，可以在吸附部的筒壁沿其圆周方向均匀间隔部设有多个条形槽(未示出)，条形槽为筒壁向内凹陷形成，条形槽的长度与筒壁的高度相同。条形槽的深度可以是圆筒状收纳部1的侧壁厚度的二分之一左右，条形槽的设计是为了更加易于收纳部插孔的变形。

再例如，可以将磁性件设置为永磁铁，也可以将磁性件设置为一个可充电的磁性装置。

综上所述，根据本实用新型提供的硅胶磁力贴，在现有的磁力贴基础上增加了收纳部，收纳部的插孔可以插入例如笔、牙刷、剃须刀等物件，可以轻松达到整理，收纳的作用，对磁力贴的材质及构造做出了创新实用改进，通过改进材质，改为硅胶材质，使得本产品具有可逆拉伸性。拉伸本产品圆孔部分，将物件(例如笔或者牙刷之类的)插入中间的孔，克服了现有技术上磁力贴功能单一，仅仅能收纳纸张等薄物品的缺点，是一种结构简单、设计合理的新型磁力贴。

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

在本说明书的描述中，参考术语“一个实施例”、“一些实施例”、“示例”、“具体示例”、或“一些示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不必须针对的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任一个或多个实施例或示例中以合适的方式结合。此外，在不相互矛盾的情况下，本领域的技术人员可以将本说明书中描述的不同实施例或示例以及不同实施例或示例的特征进行结合和组合。

尽管上面已经示出和描述了本实用新型的实施例，可以理解的是，上述实施例是示例性的，不能理解为对本实用新型的限制，本领域的普通技术人员在本实用新型的范围内可以对上述实施例进行变化、修改、替换和变型。
