一种同时具有火锅和烧烤功能的炉灶的制作方法

本实用新型属于灶具技术领域，具体涉及一种同时具有火锅和烧烤功能的炉灶。

背景技术：

俗话说，民以食为天，吃饭问题是人生的头等大事。吃饭离不开炉灶，这是每个人都明白的道理。现有的炉灶多种多样，按照热源可以分为煤气灶、炭火灶、电磁炉等。按照使用范围可以分为专门用于火锅的炉灶，专门用于铁板烧的炉灶、专门用于烧烤的的炉灶、专门用于炒菜或者蒸煮的炉灶等。

现有的用于火锅的炉灶多采用煤气灶或者电磁炉，此种炉灶只能满足人们对火锅的需求；现有的烧烤炉灶多采用炭火灶，此种炉灶只能用于烧烤而不能满足人们的对其他美食的需求，现有的铁板烧炉灶同样也具有上述产品功能单一的缺陷。

现有的炉灶多采用铸铁作为原材料，使用过程中桌面部分温度较高，容易发生烫伤。同时铸铁热传导性好，热量损失严重，能源利用率较低。

技术实现要素：

本实用新型是为了解决现有技术的不足，提供一种同时具有火锅和烧烤功能的炉灶。

本实用新型是通过如下技术方案来实现的：

一种同时具有火锅和烧烤功能的炉灶，由底座、炉体、支架、桌板组成，所述的炉体设置在底座上，所述的支架设置在炉体外壁且与炉体上表面平行，所述的桌板盖在所述的支架上；所述的炉体为中空的箱体结构，炉体顶部内设有炉膛，炉体一侧从上到下依次开设有通风口和排渣口；所述的炉膛底部开设有炉条口，炉条口上架设有炉条；所述的桌板上开设有料理口，所述的料理口上架设有铁丝网或料理板。

所述的通风口上下两边设有轨道，轨道内设有挡板，所述的挡板上设有挡板把手。

所述的排渣口中设有排渣抽屉，所述的排渣抽屉上设有排渣把手。

所述的料理板为中心开设有火锅口的铁板。

所述的炉膛四壁由隔热砖围成。

所述的支架由不锈钢方管焊接而成。

所述的炉体高度为55cm，所述的炉膛深度为14cm。

所述的桌板材质为大理石，桌板厚度为2cm。

与现有技术相比，本实用新型具有如下有益效果：

（1）本实用新型桌板上开设有料理口，料理口上架设有铁丝网或料理板，铁丝网用于烧烤、料理板上的火锅口用于放置火锅、料理板上的平板部分用于进行铁板烧，使用者在吃火锅的同时可以享受铁板烧，如果需要吃烧烤只需要将料理板换成铁丝网即可；

（2）本实用新型在炉体和桌板之间设置有支架，支架采用中空的方管不仅有利于散热，保证桌板温度不会过高，同时还起到支撑桌板的作用，使得炉灶同时具有桌子的功能；

（3）本实用新型采用大理石桌板，桌板导热性差，不会发热发烫，避免了炉灶烫伤人体的事故发生；

（4）本实用新型炉膛四壁由隔热砖围成，减少了炉膛中热量的损失，提高了热效率和能源利用率；

（5）本实用新型还设有通风口和排渣口，保证了炉体中的燃料能够充分燃烧，燃烧后的残渣能够及时排出；

（6）本实用新型通过设置底座，减少了炉体对地面造成的损坏，可以直接放置在地板上无需垫其他材料；

（7）除此之外，本实用新型还具有结构简单、设计合理、使用方便等特点，本实用新型各组件之间采用可拆卸的方式连接，组装和移动方便。

附图说明

图1为本实用新型主视图，

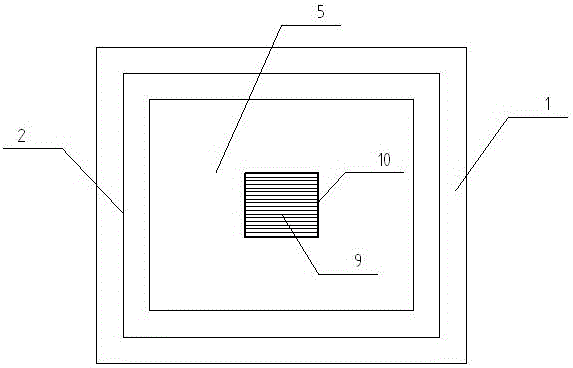

图2为本实用新型炉体俯视图，

图3为本实用新型桌板和支架结构示意图，

图4为本实用新型料理板结构示意图，

图5为本实用新型铁丝网结构示意图，

图中：1-底座，2-炉体外壁，3-炉体，4-隔热砖，5-炉膛，6-支架，7-桌板，8-料理口，9-炉条，10-炉条口，11-挡板，12-排渣抽屉，13-挡板把手，14-轨道，15-排渣把手，16-铁丝网，17-料理板，18-火锅口。

具体实施方式

下面结合附图和实施例对本实用新型做进一步说明，但本实用新型的保护范围不受实施例所限制。

实施例1

一种同时具有火锅和烧烤功能的炉灶，由底座、炉体、支架、桌板组成，所述的炉体设置在底座上，所述的支架设置在炉体外壁且与炉体上表面平行，所述的桌板盖在所述的支架上；所述的炉体为中空的箱体结构，炉体顶部内设有炉膛，炉体一侧从上到下依次开设有通风口和排渣口；所述的炉膛底部开设有炉条口，炉条口上架设有炉条；所述的桌板上开设有料理口，所述的料理口上架设有铁丝网。

所述的通风口上下两边设有轨道，轨道内设有挡板，所述的挡板上设有挡板把手。

所述的排渣口中设有排渣抽屉，所述的排渣抽屉上设有排渣把手。

所述的炉膛四壁由隔热砖围成。

所述的支架由不锈钢方管焊接而成。

所述的炉体高度为55cm，所述的炉膛深度为14cm。

所述的桌板材质为大理石，桌板厚度为2cm。

本实施例用于进行烧烤，烧烤时桌板可以作为桌面摆放食材和碗筷，铁丝网作为烧烤区进行烧烤，实用方便。

实施例2

一种同时具有火锅和烧烤功能的炉灶，由底座、炉体、支架、桌板组成，所述的炉体设置在底座上，所述的支架设置在炉体外壁且与炉体上表面平行，所述的桌板盖在所述的支架上；所述的炉体为中空的箱体结构，炉体顶部内设有炉膛，炉体一侧从上到下依次开设有通风口和排渣口；所述的炉膛底部开设有炉条口，炉条口上架设有炉条；所述的桌板上开设有料理口，所述的料理口上架设有料理板。

所述的通风口上下两边设有轨道，轨道内设有挡板，所述的挡板上设有挡板把手。

所述的排渣口中设有排渣抽屉，所述的排渣抽屉上设有排渣把手。

所述的料理板为中心开设有火锅口的铁板。

所述的炉膛四壁由隔热砖围成。

所述的支架由不锈钢方管焊接而成。

所述的炉体高度为55cm，所述的炉膛深度为14cm。

所述的桌板材质为大理石，桌板厚度为2cm。

本实施例同时用于铁板烧和火锅，火锅口中用于假设煮火锅用的锅具，料理板上的平板区域用于进行铁板烧，桌板用于放置食材和碗筷，同时具有火锅和烧烤的功能，实现了一灶两用。
