一种卫生间用卷纸器的制作方法

本实用新型属于生活用品领域，涉及一种卷纸器，特别涉及一种卫生间用卷纸器。

背景技术：

卷纸器应用非常广泛，在家庭、酒店、商场等内的卫生间里都会存在，是人类现代生活不可缺少的用品之一。通常人们如厕时会玩手机、看报纸或者看杂质来消磨时间，但是一般卫生间中的卷纸器仅仅是用以存放卷纸，没有安放杂质或者手机的空间，使得给如厕的人们带来不便。

综上所述，为解决现有卷纸器结构上的不足，需要设计一种能够存储其他物件、且安全可靠的卫生间用卷纸器。

技术实现要素：

本实用新型的目的是针对现有的技术存在上述问题，提出了一种能够存储其他物件、且安全可靠的卫生间用卷纸器。

本实用新型的目的可通过下列技术方案来实现：一种卫生间用卷纸器，包括：

壳体，安装于墙壁上，其中，所述壳体包括上箱体和下箱体，且所述上箱体与所述下箱体的一侧一体成型，所述上箱体和所述下箱体的另一侧均嵌入墙体内；

抽屉，安装于所述上箱体中；

盖板，安装于所述下箱体中。

在上述的一种卫生间用卷纸器中，所述壳体还包括安装板，且所述安装板的一端设置有第一方形通槽，与所述上箱体相连通，形成半包围状的型腔；所述安装板的另一端设置有第二方形通槽，与所述下箱体相连通，形成半包围状的型腔。

在上述的一种卫生间用卷纸器中，所述第二方形通槽的两侧各设置有一耳朵，且每个所述耳朵上设置有圆孔。

在上述的一种卫生间用卷纸器中，所述盖板与所述安装板之间的角度可调。

在上述的一种卫生间用卷纸器中，设置有所述第一方形通槽的所述安装板一端开设有凹腔。

在上述的一种卫生间用卷纸器中，沿所述第一方形通槽的外侧边沿设置有一方形密封垫。

在上述的一种卫生间用卷纸器中，所述盖板的一端设置为弧形曲面，与所述耳朵的外侧轮廓线相匹配，所述盖板的另一端为平面，且沿所述平面设置有夜光条。

在上述的一种卫生间用卷纸器中，沿所述抽屉下沿的边线设置有夜光条。

与现有技术相比，本实用新型提供的一种卫生间用卷纸器，既能存储卷纸，又能安放手机或者杂质等物件，便于用户在如厕时，消磨时间，另外，卷纸器的结构简单，安装方便，安全可靠。

附图说明

图1是本实用新型一种卫生间用卷纸器的结构示意图。

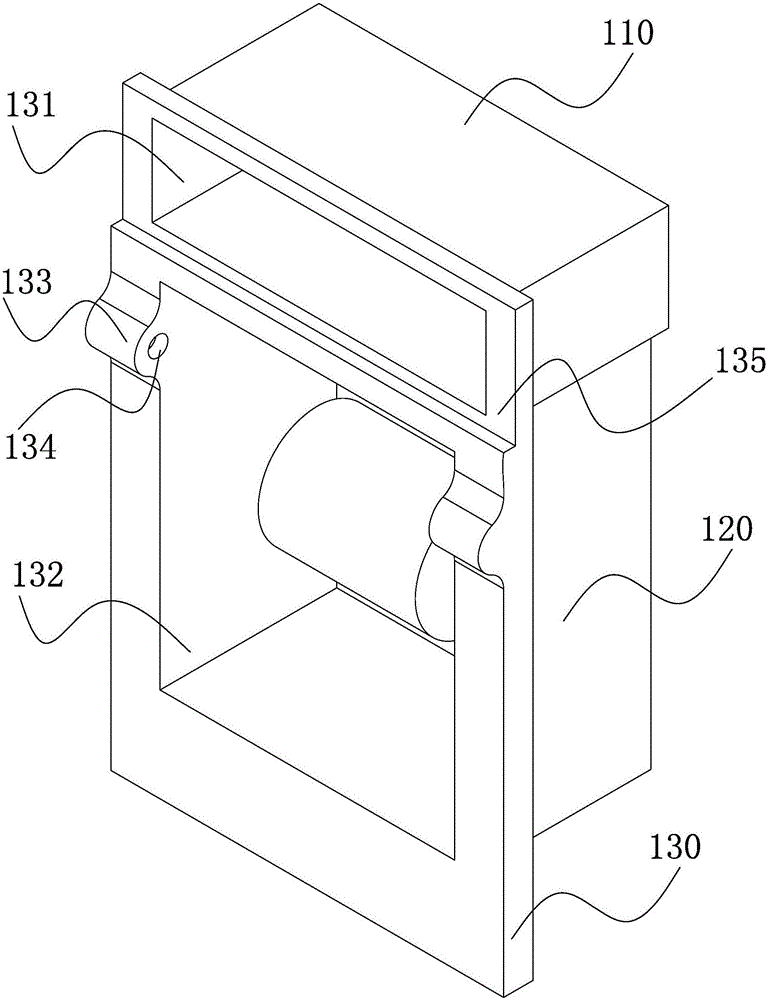

图2是本实用新型一较佳实施例中壳体的结构示意图。

图中，100、壳体；110、上箱体；120、下箱体；130、安装板；131、第一方形通槽；132、第二方形通槽；133、耳朵；134、圆孔；135、凹腔；200、抽屉；300、盖板；310、弧形曲面；320、平面。

具体实施方式

以下是本实用新型的具体实施例并结合附图，对本实用新型的技术方案作进一步的描述，但本实用新型并不限于这些实施例。

如图1和图2所示，本实用新型提供了一种卫生间用卷纸器，包括：壳体100，安装于墙壁上，其中，壳体100包括上箱体110和下箱体120，且上箱体110与下箱体120的一侧一体成型，上箱体110和下箱体120的另一侧均嵌入墙体内；抽屉200，安装于上箱体110中；盖板300，安装于下箱体120中。

优选地，如图1和图2所示，壳体100还包括安装板130，且安装板130的一端设置有第一方形通槽131，与上箱体110相连通，形成半包围状的型腔，用以存放手机、杂质等物件；安装板130的另一端设置有第二方形通槽132，与下箱体120相连通，形成半包围状的型腔，用以存放卷纸。

优选地，如图1和图2所示，第二方形通槽132的两侧各设置有一耳朵133，且每个耳朵133上设置有圆孔134，作为壳体100与盖板300之间的安装孔，且盖板300与安装板130之间的角度可调，便于安放卷纸。

优选地，如图1和图2所示，设置有第一方形通槽131的安装板130一端开设有一凹腔135，使得抽屉200表面与安装板130的表面相平齐。

优选地，如图1和图2所示，沿第一方形通槽131的外侧边沿设置有一方形密封垫，使得抽屉200合上时，保证抽屉200内的空间处于密封的环境中，防止卫生间中的水汽进入抽屉200内，使得抽屉200受潮，影响抽屉200中安放的物件的使用寿命。

优选地，如图1和图2所示，盖板300的一端设置为弧形曲面310，与安装板130上的耳朵133外侧轮廓线相匹配，使得卷纸器的表面美观，整洁，盖板300的另一端为平面320，且沿平面320设置有夜光条，用以夜间提示。

优选地，如图1和图2所示，沿抽屉200下沿的边线设置有夜光条，用以夜间提示。

本实用新型提供的一种卫生间用卷纸器，既能存储卷纸，又能安放手机或者杂质等物件，便于用户在如厕时，消磨时间，另外，卷纸器的结构简单，安装方便，安全可靠。

本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。
