一种可调节大小的伸缩量匙的制作方法

本实用新型涉及一种餐厨用具，更具体地说，涉及一种可调节大小的伸缩量匙。

背景技术：

在食品制作领域，经常要调配大量的馅料，在加入调料时，常用的方法是通过人工感知的量来加入，误差较大，造成每次调的馅料味道不一，在操作人员不同的情况下，误差更大，顾客反映较明显，不仅影响公司的声誉，同时也因味道不一而影响食品销量。

中国实用新型专利（申请号：201120110342.0）披露了一种调料定量匙，包括匙体和匙柄，所述的匙体为柱型、圆球型、锥型、半圆形，所述的匙体侧壁上设置同轴方向的透明可视条。以上调料定量匙虽然能够通过透明可视条可准确看到勺内物体，便于定量，但在实际使用中，烹饪时需加入的调料超过一量匙的使用量，必须多次使用量匙，单凭同一尺寸的量匙是不够用的，但如果携带各种形式的量匙，在实际使用过程中更为麻烦。

技术实现要素：

本实用新型提供一种可调节大小的伸缩量匙，其主要目的在于克服现有量匙容纳空间固定，无法根据实际需求做出调整的缺陷。

为解决上述技术问题，本实用新型采用如下技术方案：

一种可调节大小的伸缩量匙，其包括一外匙单元以及复数个内匙单元，所述外匙单元包括一外匙主体、一外匙内孔、两个外匙顶孔以及两个外匙底孔，所述外匙主体中心贯穿设有一外匙内孔，所述外匙内孔上顶侧凹设两个外匙顶孔，所述外匙内孔下底侧凹设两个外匙底孔，所述内匙单元包括复数个内匙主体，每一所述内匙主体包括一内匙内孔、两个内匙凸块、两个内匙顶孔以及两个内匙下孔，所述内匙主体内部具有一内匙内孔，所述内匙主体外围凸起两个内匙凸块，所述内匙内孔上顶侧凹有两个内匙顶孔，内匙内孔下底侧凹有两个内匙下孔。

优选地，所述外匙单元的外匙主体向外延伸一手持把供手部握拿。

优选地，所述外匙内孔中容置复数个内匙单元的内匙主体。

优选地，所述外匙单元的外匙顶孔以及外匙底孔供所述内匙单元的内匙凸块嵌入。

优选地，所述内匙主体根据套接尺寸从大到小的重复相套在一外匙内孔之中。

优选地，所述内匙主体的外径小于所述外匙主体的内径。

优选地，所述内匙顶孔以及所述内匙下孔供另一内匙主体的内匙凸块嵌入固定。

优选地，位于最内部的内匙主体的底侧则设有一底板封闭所述内匙内孔。

优选地，所述外匙内孔中单独衔接一内匙主体，而且所述内匙主体底部设有一底板封闭所述内匙主体。

和现有技术相比，本实用新型产生的有益效果在于:

本实用新型结构简单、设计巧妙，通过设置复数个带内匙凸块的内匙单元，使用者可根据实际收合或者开展复数个内匙单元，改变伸缩高度，进而改变容纳空间，解决现有量匙容纳空间固定，操作不便，无法根据实际需求做出调整的缺陷。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

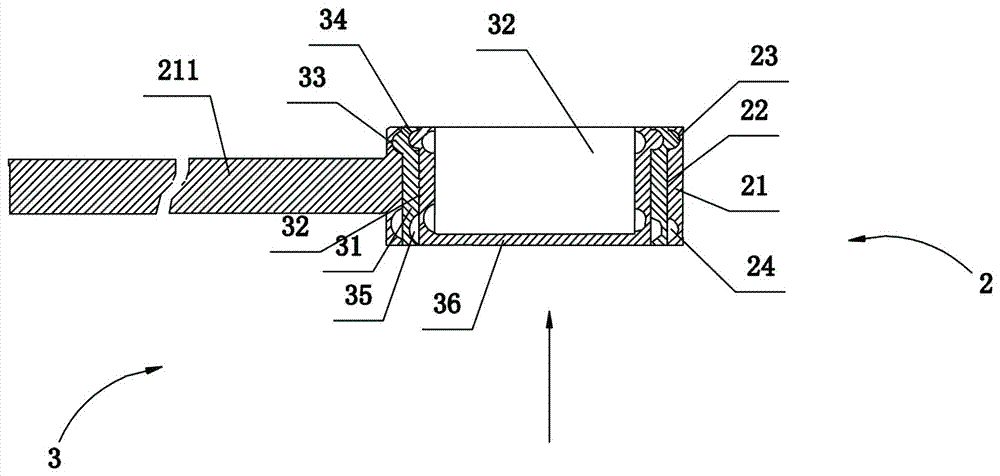

图1为本实用新型实施例一的结构示意图。

图2为本实用新型实施例一的使用状态参考图一。

图3为本实用新型实施例一的使用状态参考图二。

图4为本实用新型实施例二的结构示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例一

参照图1、图2和图3。一种可调节大小的伸缩量匙，其结构包括：一外匙单元2以及复数个内匙单元3。

所述外匙单元2包括一外匙主体21、一外匙内孔22、两个外匙顶孔23以及两个外匙底孔24，所述外匙主体21向外延伸一手持把211供使用者手部握拿，所述外匙主体21中心贯穿设有一外匙内孔22，所述外匙内孔22靠近上顶侧位置向内凹陷设有两个外匙顶孔23，而在所述外匙内孔22靠近下底侧位置向内凹陷设有两个外匙底孔24，所述外匙内孔22中容置复数个内匙单元3的内匙主体31，所述外匙顶孔23以及外匙底孔24供内匙凸块33嵌入。

所述内匙单元3包括复数个内匙主体31，每一所述内匙主体31包括一内匙内孔32、两个内匙凸块33、两个内匙顶孔34以及两个内匙下孔35，所述内匙主体31内部具有一内匙内孔32，使所述内匙主体31根据套接尺寸从大到小的重复相套在一外匙内孔22之中，而所述内匙主体31的外径小于所述外匙主体21的内径，并且所述内匙主体31外围向外凸起设有两个内匙凸块33，所述内匙内孔32靠近上顶侧位置向内凹有两个内匙顶孔34，而内匙内孔32靠近下底侧位置内凹陷有两个内匙下孔35，其中所述内匙顶孔34以及所述内匙下孔35供另一内匙主体31的内匙凸块33嵌入固定，另外位于最内部的内匙主体31的底侧则设有一底板36封闭所述内匙内孔32。

参照图1、图2和图3。当使用者需要量测某一使用量的调料时，便能根据实际使用量收合或者开展复数个内匙单元3，当需要收合某个内匙单元3时，可向上推移，使原先嵌固在所述内匙下孔35或者外匙底孔24的内匙凸块33脱出，并重新嵌入所述内匙顶孔34或者外匙顶孔23之中，也可让数个内匙主体31根据套接尺寸由大渐小的重复相套收纳到一外匙内孔22中，以达到减缩外匙内孔22以及内匙内孔32内部容纳空间的效果。当需要展开某个内匙单元3时，可将收纳到外匙内孔22内部的内匙主体31向下推移，此时，原先嵌固在所述外匙顶孔23或者内匙顶孔34的内匙凸块33脱出后，内匙主体31便可逐一向下拉伸重新嵌入所述外匙底孔24或者内匙下孔35中，达到增加外匙内孔22以及内匙内孔32内部容纳空间的效果。

实施例二

参照图4。本实施例的实施方式与实施例一大体相同，其不同之处在于，所述外匙内孔22中也可单独只衔接有一内匙主体31，而且所述内匙主体31底部设有一底板36封闭所述内匙主体31。

本实用新型结构简单、设计巧妙，其优点在于，通过设置复数个带内匙凸块的内匙单元，使用者可根据实际收合或者开展复数个内匙单元，改变伸缩高度，进而改变容纳空间，解决现有量匙容纳空间固定，操作不便，无法根据实际需求做出调整的缺陷。

以上对本实用新型所提供的一种可调节大小的伸缩量匙进行了详细介绍。本文中应用了具体个例对本实用新型的原理及实施方式进行了阐述，以上实施例的说明只是用于帮助理解本实用新型的方法及其核心思想。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以对本实用新型进行若干改进和修饰，这些改进和修饰也落入本实用新型权利要求的保护范围内。
