一种双排自动推进器的制作方法

本实用新型涉及一种商品展示工具，尤其涉及一种双排自动推进器。

背景技术：

目前，超市或者商场内很多商品放在挂钩推进器上进行展示和销售，而普通的挂钩推进器由于复位弹簧的原因，每放一个商品上去推板就会弹回来抵住商品，因此放下个商品的时候就要重新推一下推板，摆放商品比较麻烦；而且普通的挂钩推进器往往商品摆放的空间是固定的，无法往两边进行拓展，空间利用率低，因此摆放商品数量和种类就会受到限制。

技术实现要素：

本实用新型为了解决上述现有技术中存在的缺陷和不足，提供了一种不仅可以一次性将所有需要摆放的商品都摆放上去，同时还可以将隔成的左右两个商品摆放位往两边拓展空间，提高空间利用率，摆放商品的数量和种类较多的双排自动推进器。

本实用新型的技术方案：一种双排自动推进器，包括底板、固定在底板一端的挡板和滑动连接在底板上的两个推板以及固定在底板两侧的侧挡边，两个推板分别为左推板和右推板，所述左推板与右推板之间设有一隔挡边，每个推板与挡板之间设有至少一根复位弹簧，所述底板两端的两侧均设有配合侧挡边两端的伸缩杆，底板内设有配合伸缩杆的伸缩杆容纳槽，所述左推板远离挡板侧上设有左扣钩，所述右推板远离挡板侧上设有右扣钩，所述底板另一端设有配合左扣钩和右扣钩的扣杆，所述底板底部四个角上设有强磁铁。

本实用新型通过两个推板和隔挡边分成两个并排的商品摆放位，提高使用灵活性，而且通过扣钩和扣杆的结构设计，可以防止推板自动复位，从而可以一次性将所有需要摆放的商品都摆放上去，同时通过伸缩杆的结构设计，使得两个商品摆放位均可以通过侧挡边往两边拓展，提高空间利用率，摆放商品的数量和种类较多。

优选地，所述底板另一端两侧设有挂钩，所述左扣钩固定在左推板中部，所述右扣钩固定在右推板中部，每个推板靠近挡板侧上设有至少一个用于安装复位弹簧的弹簧孔。

该种结构使得其不仅可以直接摆放在展示架或者货架上，还可以将其直接挂在横杆上进行展示；而且方便复位弹簧的安装，同时扣钩扣住扣杆时更加稳固可靠。

优选地，所述底板中部镂空，底板上设有配合推板的若干滑杆，每个推板底部设有配合滑杆的若干滑槽。

该种结构可以节省材料，使得其更加轻便，滑杆可以用来支撑商品。

优选地，所述底板两端设有支撑滑杆的滑杆支撑座，所述滑杆两端固定在滑杆支撑座上。

该种结构使得其滑杆的安装更加牢固可靠，从而确保商品的摆放更加稳固可靠。

优选地，所述滑杆远离挡板端露于底板外，所述扣杆固定在滑杆远离挡板端。

该种结构使得扣杆的安装更加牢固可靠，而且方便扣杆配合扣钩。

优选地，所述侧挡边为呈门框状挡杆，侧挡边两端通过两个弯角连接头与伸缩杆连接，所述侧挡边端部插入弯角连接头一端，弯角连接头另一端固定在伸缩杆上。

该种结构使得侧挡边与伸缩杆的连接更加牢固可靠，使得拓展空间对商品的摆放更加稳固可靠。

优选地，所述挡板的高度低于侧挡边的高度，每个推板的高度高于侧挡边的高度。

该种结构使得推进器对商品的摆放更加稳固可靠。

本实用新型通过两个推板和隔挡边分成左右两个并排的商品摆放位，提高使用灵活性，而且通过扣钩和扣杆的结构设计，可以防止推板自动复位，从而可以一次性将所有需要摆放的商品都摆放上去，同时通过伸缩杆的结构设计，使得左右两个商品摆放位均可以通过侧挡边往两边拓展，提高空间利用率，摆放商品的数量和种类较多。

附图说明

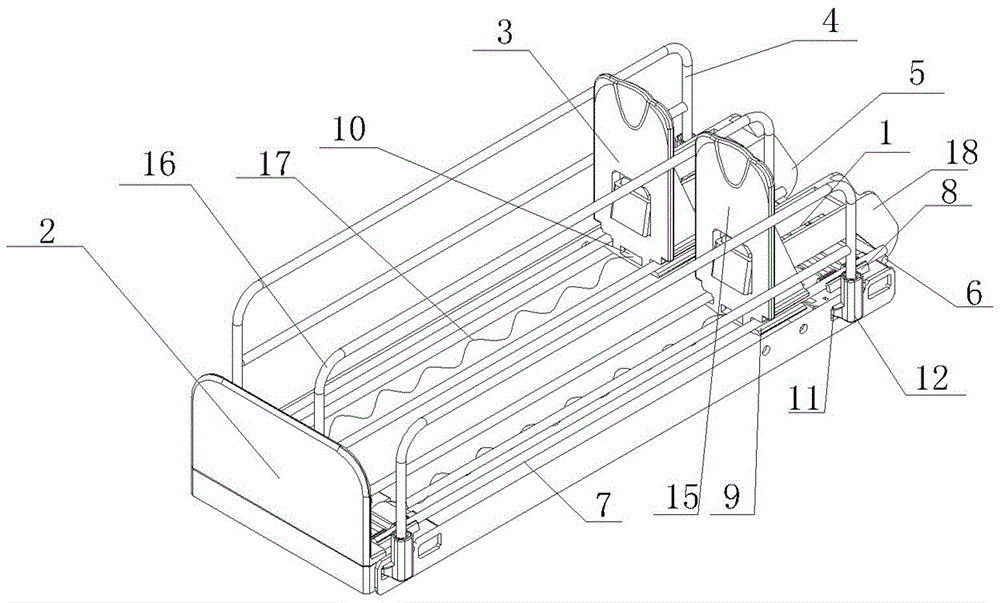

图1为本实用新型实施例1的结构示意图；

图2为本实用新型实施例1使用时的结构示意图；

图3为本实用新型实施例2的结构示意图；

图4为本实用新型实施例2使用时的结构示意图；

图5为本实用新型伸缩杆伸出来时的局部结构示意图；

图中1.底板，2.挡板，3.左推板，4.侧挡边，5.左扣钩，6.扣杆，7.滑杆，8.滑杆支撑座，9.滑槽，10.弹簧孔，11.伸缩杆，12.弯角连接头，13.伸缩杆容纳槽，14.挂钩，15.右推板，16.隔挡边，17.复位弹簧，18.右扣钩。

具体实施方式

下面结合附图对本实用新型作进一步详细的说明，但并不是对本实用新型保护范围的限制。

实施例1

如图1、2和5所示，一种双排自动推进器，包括底板1、固定在底板1一端的挡板2和滑动连接在底板1上的两个推板以及固定在底板1两侧的侧挡边4。两个推板分别为左推板3和右推板15，左推板3与右推板15之间设有一隔挡边16，每个推板与挡板2之间设有至少一根复位弹簧17。底板1两端的两侧均设有配合侧挡边4两端的伸缩杆11，底板1内设有配合伸缩杆11的伸缩杆容纳槽13。左推板3远离挡板2侧上设有左扣钩5，右推板15远离挡板2侧上设有右扣钩18。底板1另一端设有配合左扣钩5和右扣钩18的扣杆6，底板1底部四个角上设有强磁铁。

左扣钩5固定在左推板3中部，右扣钩18固定在右推板15中部，每个推板靠近挡板2侧上设有至少一个用于安装复位弹簧17的弹簧孔10。底板1中部镂空，底板1上设有配合推板3的若干滑杆7，每个推板底部设有配合滑杆7的若干滑槽9。底板1两端设有支撑滑杆7的滑杆支撑座8，滑杆7两端固定在滑杆支撑座8上。滑杆7远离挡板2端露于底板1外，扣杆6固定在滑杆7远离挡板2端。侧挡边4为呈门框状挡杆，侧挡边4两端通过两个弯角连接头12与伸缩杆11连接，侧挡边4端部插入弯角连接头12一端，弯角连接头12另一端固定在伸缩杆11上。挡板2的高度低于侧挡边4的高度，每个推板的高度高于侧挡边4的高度。

实施例1的推进器主要放置在商品展示架或者货架上，通过强磁铁定位，防止其晃动或者摆动。

实施例2

如图3-5所示，一种双排自动推进器，包括底板1、固定在底板1一端的挡板2和滑动连接在底板1上的两个推板以及固定在底板1两侧的侧挡边4。两个推板分别为左推板3和右推板15，左推板3与右推板15之间设有一隔挡边16，每个推板与挡板2之间设有至少一根复位弹簧17。底板1两端的两侧均设有配合侧挡边4两端的伸缩杆11，底板1内设有配合伸缩杆11的伸缩杆容纳槽13。左推板3远离挡板2侧上设有左扣钩5，右推板15远离挡板2侧上设有右扣钩18。底板1另一端设有配合左扣钩5和右扣钩18的扣杆6，底板1底部四个角上设有强磁铁。底板1另一端两侧设有挂钩14。

左扣钩5固定在左推板3中部，右扣钩18固定在右推板15中部，每个推板靠近挡板2侧上设有至少一个用于安装复位弹簧17的弹簧孔10。底板1中部镂空，底板1上设有配合推板3的若干滑杆7，每个推板底部设有配合滑杆7的若干滑槽9。底板1两端设有支撑滑杆7的滑杆支撑座8，滑杆7两端固定在滑杆支撑座8上。滑杆7远离挡板2端露于底板1外，扣杆6固定在滑杆7远离挡板2端。侧挡边4为呈门框状挡杆，侧挡边4两端通过两个弯角连接头12与伸缩杆11连接，侧挡边4端部插入弯角连接头12一端，弯角连接头12另一端固定在伸缩杆11上。挡板2的高度低于侧挡边4的高度，每个推板的高度高于侧挡边4的高度。

实施例2的推进器主要是挂在展示杆上或者其它商品展示架的杆子上，也可以放置在商品展示架或者货架上，通过强磁铁定位，防止其晃动或者摆动。

本实用新型中推板的数量可以根据底板宽度和商品种类进行增加。

本实用新型通过两个推板和隔挡边分成左右两个并排的商品摆放位，提高使用灵活性，而且通过扣钩和扣杆的结构设计，可以防止推板自动复位，从而可以一次性将所有需要摆放的商品都摆放上去，同时通过伸缩杆的结构设计，使得左右两个商品摆放位均可以通过侧挡边往两边拓展，提高空间利用率，摆放商品的数量和种类较多。
