一种新型家用果蔬消毒去农药设备的制作方法

本发明涉及智能电器技术领域，具体为一种新型家用果蔬消毒去农药设备。

背景技术：

现在人们的生活质量大打提高了，所以有更多的人开始注重食物的安全，对于果蔬，大家都很担心其中的农药残留会给人们的健康带来威胁，残留的农药会成为慢性毒药，严重影响到我们的安全，所以很多人会花很多的时间清洗这些果蔬，但是这样的清洗远远不够，不仅浪费了大量的时间，并且仍有很多的农药残留在果蔬上。所以很多有条件的家庭会购置一些市场上的去农药的设备，但是现有的设备，往往成本很高，且容易破坏掉果蔬原本的营养物质，且清洗不均匀，容易破坏果蔬的表面，不够美观，所以需要对现有的果蔬去农药装置进行改进。

技术实现要素：

本发明的目的在于提供一种新型家用果蔬消毒去农药设备，以解决上述背景技术中提出的问题。

本发明提供了一种新型家用果蔬消毒去农药设备，包括果蔬消毒去农药设备本体，所述消毒去农药设备本体包括清洗筒体和密封盖两部分；所述密封盖中焊接有控制面板；所述控制面板的输入输出端连接有温度控制模块、定时模块、液位控制模块；所述温度控制模块中设置有温度传感器和功率调节器；所述清洗筒体的外侧设置有水槽，且水槽的下方设置有加热装置，且功率调节器电性连接于加热装置中的电阻丝；所述清洗筒体的下方螺纹连接有臭氧发生器，且臭氧发生器的上方设置有臭氧均布器；所述密封盖的下方螺纹连接有紫外线消毒灯；所述清洗筒体的中央焊接有旋转棒。

通过上述技术方案，消毒去农药设备本体包括清洗筒体和密封盖两部分，且密封盖上设置有控制面板，控制面板的输入输出端连接有温度控制模块、定时模块、液位控制模块，该定时模块可以根据实际的需要对清洗时间进行定时，并且为了避免果蔬中富含的营养流失，温度控制模块则可以控制水温，防止水温过高烫死纤维结构，也有一定的温度让农药和杂质容易去除，液位控制模块可以实现自动的防水和停水，减少水资源的浪费，减少投入的成本；其中温度控制模块包括温度传感器和功率调节器，温度传感器感应到现有的水温，与控制面板中设定的温度进行比较，从而调节功率调节器来改变加热装置的工作效率，臭氧发生器可以快速去除农药，可以杀死部分病菌，紫外线消毒灯则可以杀死果蔬中的病毒和细菌，且清洗筒体中的旋转棒可以起到搅拌和清洁的作用，进一步提高果蔬的干净程度，提高人们的食品卫生安全。

优选的，所述清洗筒体的上方设置有水位感应器，且电性连接与液位控制模块。

通过上述技术方案，采用水位感应器感应水的高度，当水位达到指定的高度时，则会将信号传递到液位控制模块中，从而停止放水。

优选的，所述清洗筒体中设置有果蔬放置网架。

通过上述技术方案，采用果蔬放置网架方便了果蔬的拿取，节省时间。

优选的，所述旋转棒的外表面设置有软毛刷，且旋转棒的下方螺纹连接有旋转电机。

通过上述技术方案，旋转棒上的软毛刷比较温和，不会破坏果蔬的表面，保证果蔬的完整度，并且可以将残留在果蔬上的泥土和部分农药清洗干净。

优选的，所述水槽的侧壁上焊接有喷射孔，且喷射孔上螺纹连接有喷射器。

通过上述技术方案，采用喷射器将水喷洒到果蔬表面，可以冲刷下杂质，且喷射力度比较小，不会穿透果蔬表面，保证了美观度。

优选的，所述控制面板的一侧设置有启停按钮，且启停按钮与控制面板中的各个模块之间均采用电性连接。

优选的，所述水槽的侧边上方设置有入水口。

优选的，所述清洗筒体的下方螺纹连接有出水槽。

通过上述技术方案，出水槽采用螺纹连接，方便拆卸和安装，同时也简便了维修的过程。

优选的，所述出水槽中设置有可拆卸过滤层。

通过上述技术方案，采用可拆卸过滤层可以将大颗粒杂质过滤，防止堵塞下水道，且大颗粒杂质可以集中倾倒处理。

优选的，所述出水槽的右侧设置有控制阀门。

通过上述技术方案，采用控制阀门来控制污水的排放。

与现有技术相比，本发明的有益效果是：此新型家用果蔬消毒去农药设备结构简单，噪音小，成本低，具有温度控制模块，水位控制模块和定时模块，精确控制水温，防止温度过高破坏果蔬纤维，水位控制实现自动断水，节省水资源，定时模块对清洗时间进行定时，节省电能和时间，采用臭氧发生器减少农药残留，健康安全，且紫外线消毒灯对果蔬进行杀菌消毒，提高安全质量，使用寿命长，操作简单，清洗干净，环保节能。

附图说明

图1为本发明的结构示意图；

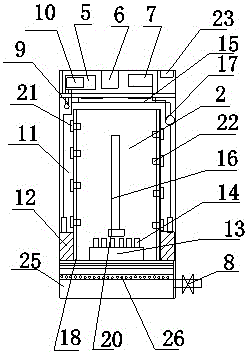

图2为本发明的内部结构示意图；

图3为本发明的旋转棒结构示意图。

图中：1-果蔬消毒去农药设备本体；2-清洗筒体；3-密封盖；4-控制面板；5-温度控制模块；6-定时模块；7-液位控制模块；8-控制阀门；9-温度传感器；10-功率调节器；11-水槽；12-加热装置；13-臭氧发生器；14-臭氧均布器；15-紫外线消毒灯；16-旋转棒；17-水位感应器；18-果蔬放置网架；19-软毛刷；20-旋转电机；21-喷射孔；22-喷射器；23-启停按钮；24-入水口；25-出水槽；26-可拆卸过滤层。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1、图2和图3所示，本发明实施例提供了一种新型家用果蔬消毒去农药设备，包括果蔬消毒去农药设备本体1，所述消毒去农药设备本体1包括清洗筒体2和密封盖3两部分；所述密封盖3中焊接有控制面板4；所述控制面板4的输入输出端连接有温度控制模块5、定时模块6、液位控制模块7；所述温度控制模块5中设置有温度传感器9和功率调节器10；所述清洗筒体2的外侧设置有水槽11，且水槽11的下方设置有加热装置12，且功率调节器10电性连接于加热装置12中的电阻丝；所述清洗筒体2的下方螺纹连接有臭氧发生器13，且臭氧发生器13的上方设置有臭氧均布器14；所述密封盖3的下方螺纹连接有紫外线消毒灯15；所述清洗筒体2的中央焊接有旋转棒16；消毒去农药设备本体1包括清洗筒体2和密封盖3两部分，且密封盖3上设置有控制面板4，控制面板4的输入输出端连接有温度控制模块5、定时模块6、液位控制模块7，该定时模块6可以根据实际的需要对清洗时间进行定时，并且为了避免果蔬中富含的营养流失，温度控制模块5则可以控制水温，防止水温过高烫死纤维结构，也有一定的温度让农药和杂质容易去除，液位控制模块7可以实现自动的防水和停水，减少水资源的浪费，减少投入的成本；其中温度控制模块5包括温度传感器9和功率调节器10，温度传感器9感应到现有的水温，与控制面板4中设定的温度进行比较，从而调节功率调节器10来改变加热装置12的工作效率，臭氧发生器13可以快速去除农药，可以杀死部分病菌，且臭氧均布器14让臭氧分子传播到各个角落，提高去农的效果，紫外线消毒灯15则可以杀死果蔬中的病毒和细菌，且清洗筒体2中的旋转棒16可以起到搅拌和清洁的作用，进一步提高果蔬的干净程度，提高人们的食品卫生安全。

进一步的，所述清洗筒体2的上方设置有水位感应器17，且电性连接与液位控制模块7，采用水位感应器17感应水的高度，当水位达到指定的高度时，则会将信号传递到液位控制模块7中，从而停止放水。

进一步的，所述清洗筒体2中设置有果蔬放置网架18，方便了果蔬的拿取，节省时间。

进一步的，所述旋转棒16的外表面设置有软毛刷19，且旋转棒16的下方螺纹连接有旋转电机20，软毛刷19比较温和，不会破坏果蔬的表面，保证果蔬的完整度，并且可以将残留在果蔬上的泥土和部分农药清洗干净。

进一步的，所述水槽11的侧壁上焊接有喷射孔21，且喷射孔21上螺纹连接有喷射器22，可以冲刷下杂质，且喷射力度比较小，不会穿透果蔬表面，保证了美观度。

进一步的，所述控制面板4的一侧设置有启停按钮23，且启停按钮23与控制面板4中的各个模块之间均采用电性连接。

进一步的，所述水槽11的侧边上方设置有入水口24。

进一步的，所述清洗筒体2的下方螺纹连接有出水槽25，方便拆卸和安装，同时也简便了维修的过程。

进一步的，所述出水槽25中设置有可拆卸过滤层26，可以将大颗粒杂质过滤，防止堵塞下水道，且大颗粒杂质可以集中倾倒处理。

进一步的，所述出水槽25的右侧设置有控制阀门8，来控制污水的排放。

本发明的工作原理：此消毒去农药设备本体1包括清洗筒体2和密封盖3两部分，且密封盖3上设置有控制面板4，控制面板4的输入输出端连接有温度控制模块5、定时模块6、液位控制模块7，该定时模块6可以根据实际的需要对清洗时间进行定时，并且为了避免果蔬中富含的营养流失，温度控制模块5则可以控制水温，防止水温过高烫死纤维结构，也有一定的温度让农药和杂质容易去除，液位控制模块7可以实现自动的防水和停水，水位感应器17感应水的高度，当水位达到指定的高度时，则会将信号传递到液位控制模块7中，从而停止放水，从而减少水资源的浪费，减少投入的成本；其中温度控制模块5包括温度传感器9和功率调节器10，温度传感器9感应到现有的水温，与控制面板4中设定的温度进行比较，从而调节功率调节器10来改变加热装置12的工作效率，臭氧发生器13可以快速去除农药，可以杀死部分病菌，且臭氧均布器14让臭氧分子传播到各个角落，提高去农的效果，紫外线消毒灯15则可以杀死果蔬中的病毒和细菌，且清洗筒体2中的旋转棒16上设置有软毛刷19，毛质柔软，比较温和，不会破坏果蔬的表面，保证果蔬的完整度，并且可以将残留在果蔬上的泥土和部分农药清洗干净，进一步提高果蔬的干净程度，提高人们的食品卫生安全，果蔬放置网架18，方便了果蔬的拿取，节省时间，水槽11中的喷射器22，可以冲刷下杂质，且喷射力度比较小，不会穿透果蔬表面，保证了美观度，出水槽25采用螺纹连接，方便拆卸和安装，同时也简便了维修的过程，可拆卸过滤层26，可以将大颗粒杂质过滤，防止堵塞下水道，且大颗粒杂质可以集中倾倒处理，控制阀门8控制污水的排放，此新型家用果蔬消毒去农药设备结构简单，噪音小，成本低，具有温度控制模块，水位控制模块和定时模块，精确控制水温，防止温度过高破坏果蔬纤维，水位控制实现自动断水，节省水资源，定时模块对清洗时间进行定时，节省电能和时间，采用臭氧发生器减少农药残留，健康安全，且紫外线消毒灯对果蔬进行杀菌消毒，提高安全质量，使用寿命长，操作简单，清洗干净，环保节能。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
