一种泥石流主动防护系统的制作方法

本实用新型涉及泥石流防护领域，尤其是一种泥石流主动防护系统。

背景技术：

目前由于人类活动增多、范围增大，同时气候异常，很多由山体起伏形成的沟道都会发生泥石流，由于沟道陡峭，泥石流由水和固体物质组成，泥石流冲泄而下的破坏力非常大，对人民群众的生命财产安全会造成很大的威胁和损失，为了避免或减轻泥石流的影响，需对泥石流进行防治。但泥石流的特点决定了泥石流防治难度很大，且泥石流防治经验较少，泥石流是一种严重的地质灾害，随着泥石流的不断发生，给人们带来了非常大的恐慌和不变，严重时还会危害到生命，造成人员伤亡，毁坏房屋，堵塞交通等。

因此，对于上述问题有必要提出一种泥石流主动防护系统。

技术实现要素：

针对上述现有技术中存在的不足，本实用新型的目的在于提供一种具有良好的钢性结构，能有效防止泥石流产生的泥石流主动防护系统。

为达到上述目的，本实用新型采用的技术方案是：

一种泥石流主动防护系统，包括边坡护堤，所述边坡护堤设铺设有若干个并列分部的护坡装置，所述边坡护堤的底部地面上设置有主动防护网，所述护坡装置包括纤维袋，所述纤维袋内灌有水泥浆，所 述纤维袋中心位置设置有贯通孔，所述贯通孔插入有钢管并通入边坡护堤内，所述钢管插入有钢筋并罐有水泥浆，所述钢筋外部于纤维袋接触处设置有垫板。

优选地，所述主动防护网包括拉锚绳、支撑绳组、混凝土基础、若干个地脚螺栓和若干个钢柱，若干个所述钢柱间隔分布并用地脚螺栓固定安装在地面的混凝土基础上，所述支撑绳组将若干个钢柱连接在一起，所述防护栏两端的钢柱均通过若干根拉锚绳用锚杆固定在地面上，每个所述钢柱结构形式相同，所述钢柱的下部右侧部连接有用于支撑钢柱的钢柱支撑杆，所述钢柱支撑杆的下端通过地脚螺栓固定在地面的混凝土基础上。

优选地，所述纤维袋嵌入有用于支撑纤维袋的硬质框架体。

优选地，所述钢管设置有若干个用于渗浆的圆孔，所述垫板采用钢制材料制成，所述纤维袋采用耐高温耐腐蚀耐拉的复合纤维制成。

优选地，相邻两个所述钢柱之间间距相同，其中间距距离为3-8m。

由于采用上述技术方案，本实用新型在边坡护堤采用了护坡装置和主动防护网，护坡装置可使得边坡护堤的结构更牢固，不易产生泥石流，主动防护网可以进一步的阻碍泥石流的发生，护坡装置和主动防护网配合使用，安全性更高，同时具有很强的实用性。

附图说明

图1是本实用新型的系统结构示意图；

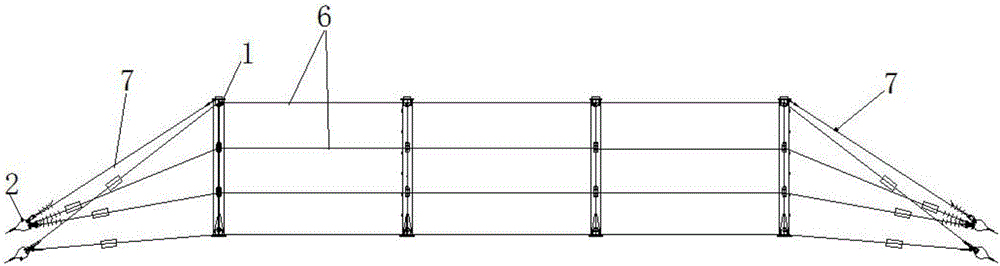

图2是本实用新型实施例的主动防护结构示意图；

图3是本实用新型实施例的纤维袋结构示意图。

具体实施方式

以下结合附图对本实用新型的实施例进行详细说明，但是本实用新型可以由权利要求限定和覆盖的多种不同方式实施。

如图1并结合图2和图3所示，一种泥石流主动防护系统，包括边坡护堤10，所述边坡护堤10设铺设有若干个并列分部的护坡装置20，所述边坡护堤10的底部地面上设置有主动防护网30，所述护坡装置20包括纤维袋21，所述纤维袋21内灌有水泥浆12，所述纤维袋21中心位置设置有贯通孔，所述贯通孔插入有钢管并通入边坡护堤10内，所述钢管插入有钢筋22并罐有水泥浆，所述钢筋21外部与纤维袋21接触处设置有垫板23。

进一步的，所述主动防护网30包括拉锚绳7、支撑绳组6、混凝土基础、若干个地脚螺栓和若干个钢柱1，若干个所述钢柱间隔分布并用地脚螺栓固定安装在地面的混凝土基础上，所述支撑绳组6将若干个钢柱1连接在一起，所述主动防护网30两端的钢柱1均通过若干根拉锚绳7用锚杆固定在地面上，每个所述钢柱1结构形式相同，所述钢柱1的下部右侧部连接有用于支撑钢柱1的钢柱支撑杆，所述钢柱支撑杆的下端通过地脚螺栓固定在地面的混凝土基础上。

进一步的，所述纤维袋21嵌入有用于支撑纤维袋的硬质框架体28，所述钢管设置有若干个用于渗浆的圆孔，所述垫板23采用钢制材料制成，所述纤维袋21采用耐高温耐腐蚀耐拉的复合纤维制成，相邻两个所述钢柱1之间间距相同，其中间距距离为3-8m。

本实用新型在边坡护堤采用了护坡装置和主动防护网，护坡装置 可使得边坡护堤的结构更牢固，不易产生泥石流，主动防护网可以进一步的阻碍泥石流的发生，护坡装置和主动防护网配合使用，安全性更高，同时具有很强的实用性。

以上所述仅为本实用新型的优选实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
