一种厨房排水环保过滤装置的制作方法

技术领域：

本发明涉及环保设备技术领域，更具体的说涉及一种厨房排水环保过滤装置。

背景技术：
：

现有的厨房用水，在清洗完后，其水液中一般会混有各种杂质，现在的方式是直接外排，外排后容易影响排水系统的卫生，使得排水系统中的管道中杂质过多，而发臭，排到河中影响河水的干净，污染水源。

技术实现要素：
：

本发明的目的就是针对现有技术之不足，而提供一种厨房排水环保过滤装置，它可以安装在厨房落水管道中，其可以过滤进入的水液，将里面杂物过滤，并可以定期清洗，其清洗方便。

本发明的技术解决措施如下：

一种厨房排水环保过滤装置，包括中部过滤连接壳体，所述中部过滤连接壳体的顶面中部通接有上连接管，中部过滤连接壳体的左右两侧板的中部具有通槽，移动板处于中部过滤连接壳体中，移动板的两侧插套在通槽中，中部过滤连接壳体的中部外侧壁上固定有外接水槽体，横向调节螺杆螺接在移动板的中部，横向调节螺杆的两端伸出通槽并铰接在外接水槽体的左右两侧板上，其中一个外接水槽体的侧板的外侧壁上固定有驱动电机，驱动电机的输出轴为花键轴，花键轴插套在横向调节螺杆的一端具有的花键孔中；

所述移动板上成型有多个落水通孔；

所述中部过滤连接壳体的底板上成型有向下延伸的连接落水管，连接落水管的底端螺接有过滤盖，过滤盖的中部顶面固定有向上凸起的圆形罩体，圆形罩体插套在连接落水管中，圆形罩体的外侧壁紧贴连接落水管的内侧壁，圆形罩体的顶板上成型有多个过滤通孔，圆形罩体中填充有活性炭颗粒，过滤盖的中部成型有多个下通孔。

所述过滤盖的底面成型有向下延伸的连接螺套。

所述通槽的上侧壁和下侧壁均固定有自润滑层，通槽的前后两侧壁和中部过滤连接壳体的前后壁面对应处均固定有自润滑层，自润滑层紧贴移动板。

所述外接水槽体上成型有多个分通水孔，侧连接管的一端通接外接水槽体，侧连接管的另一端通接连接落水管的侧壁，分通水孔与侧连接管相通，连接落水管的侧壁上具有的侧通孔与侧连接管相通

所述圆形罩体的顶板的底面和过滤盖的中部顶面均固定有过滤棉层，活性炭颗粒处于两个过滤棉层之间。

本发明的有益效果在于：

它可以安装在厨房落水管道中，其可以过滤进入的水液，将里面杂物过滤，并可以定期清洗，其清洗方便。

附图说明：

图1为本发明的结构示意图；

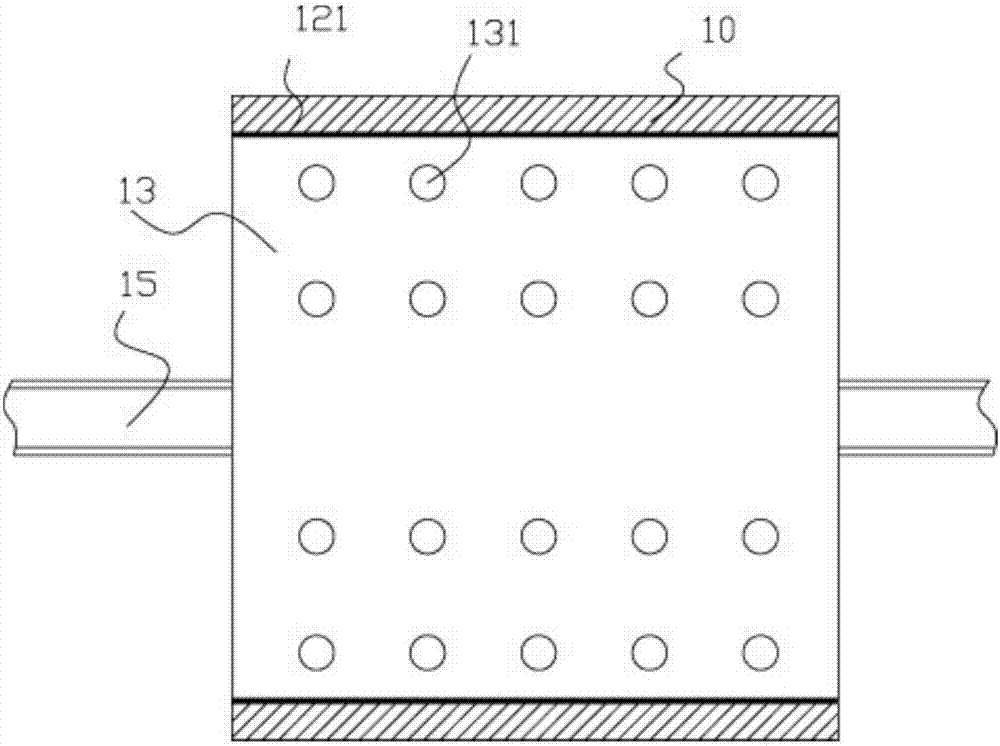

图2为本发明的中部过滤连接壳体处的局部剖视图；

图3为图1的局部放大图。

具体实施方式：

实施例：见图1至图3所示，一种厨房排水环保过滤装置，包括中部过滤连接壳体10，所述中部过滤连接壳体10的顶面中部通接有上连接管11，中部过滤连接壳体10的左右两侧板的中部具有通槽12，移动板13处于中部过滤连接壳体10中，移动板13的两侧插套在通槽12中，中部过滤连接壳体10的中部外侧壁上固定有外接水槽体14，横向调节螺杆15螺接在移动板13的中部，横向调节螺杆15的两端伸出通槽12并铰接在外接水槽体14的左右两侧板上，其中一个外接水槽体14的侧板的外侧壁上固定有驱动电机16，驱动电机16的输出轴为花键轴，花键轴插套在横向调节螺杆15的一端具有的花键孔中；

所述移动板13上成型有多个落水通孔131；

所述中部过滤连接壳体10的底板上成型有向下延伸的连接落水管17，连接落水管17的底端螺接有过滤盖18，过滤盖18的中部顶面固定有向上凸起的圆形罩体181，圆形罩体181插套在连接落水管17中，圆形罩体181的外侧壁紧贴连接落水管17的内侧壁，圆形罩体181的顶板上成型有多个过滤通孔171，圆形罩体181中填充有活性炭颗粒1，过滤盖18的中部成型有多个下通孔182。

进一步的说，所述过滤盖18的底面成型有向下延伸的连接螺套183。

进一步的说，所述通槽12的上侧壁和下侧壁均固定有自润滑层121，通槽12的前后两侧壁和中部过滤连接壳体10的前后壁面对应处均固定有自润滑层121，自润滑层121紧贴移动板13。

进一步的说，所述外接水槽体14上成型有多个分通水孔141，侧连接管142的一端通接外接水槽体14，侧连接管142的另一端通接连接落水管17的侧壁，分通水孔141与侧连接管142相通，连接落水管17的侧壁上具有的侧通孔与侧连接管142相通。

进一步的说，所述圆形罩体181的顶板的底面和过滤盖18的中部顶面均固定有过滤棉层2，活性炭颗粒1处于两个过滤棉层2之间。

使用时，将上连接管11与上进水管相通接，然后，水液进入，通过移动板13进行第一次过滤，使得大颗粒杂质处于移动板13上，然后，进入圆形罩体181进行第二次过滤，而水液中的杂质再经过过滤棉层2和活性炭颗粒1进行第三次过滤，最后排出，使得水液中的杂质大大减少，使得其排入河中后不容易污染水源，环保。

而需要清洗时，通过驱动电机16运行，使得移动板13移动，使得移动板13上的杂质掉落在圆形罩体181上，然后，通过卸下过滤盖18即可将所有的杂质清理，非常方便。

而圆形罩体181的底端具有插接环，插接环卡置在过滤盖18的顶面具有的环形凹槽中实现固定，其需要清洗和更换内部部件时，只需要用力向上拔即可将圆形罩体181与过滤盖18分离，非常方便。

技术特征：

技术总结
本发明公开了一种厨房排水环保过滤装置，包括中部过滤连接壳体，所述中部过滤连接壳体的顶面中部通接有上连接管，中部过滤连接壳体的左右两侧板的中部具有通槽，移动板处于中部过滤连接壳体中，移动板的两侧插套在通槽中，中部过滤连接壳体的中部外侧壁上固定有外接水槽体，横向调节螺杆螺接在移动板的中部，横向调节螺杆的两端伸出通槽并铰接在外接水槽体的左右两侧板上，其中一个外接水槽体的侧板的外侧壁上固定有驱动电机，驱动电机的输出轴为花键轴，花键轴插套在横向调节螺杆的一端具有的花键孔中；所述移动板上成型有多个落水通孔；它可以安装在厨房落水管道中，其可以过滤进入的水液，将里面杂物过滤，并可以定期清洗。

技术研发人员：叶青
受保护的技术使用者：佛山市广协环保科技有限公司
技术研发日：2017.07.24
技术公布日：2017.09.22
