一种带耐磨钻头套体的路面铣刨机刀具及其加工方法与流程

本发明属于机械刀具技术领域，更具体地说，涉及一种带耐磨钻头套体的路面铣刨机刀具及其加工方法。

背景技术：

随着路面养护量的增加和对养护施工速度要求的提高，先进的路面养护技术不断被采用，沥青砼路面铣刨机具有路面养护作业高质量和高效率的显著特性。与以往的机具设备或人工进行同类作业比较，该设备具有施工周期短、作业效率高、工程质量好、施工操作灵活方便、降低施工人员劳动强度等显著特点。

铣刨机械是一种用于去除路面材料的养护机械，高速旋转且布满刀具的铣削转子采用顺铣或逆铣的方式切除沥青、水泥等混凝土路面。由于路面材料成分复杂、硬度高，刀具的剧烈磨损使其成为消耗较为迅速的部件，显著增加了施工费用。在铣刨机械工作过程中，铣刨机械的刀具，尤其是刀头，与地面和废料产生剧烈摩擦，迅速磨损。同时由于作业状况恶劣或刀具安装位置特别，刀体和垫片也与路面材料直接接触，发生磨损。刀头材料一般采用硬质合金，硬度一般可达69～81HRC，而刀体采用的是合金钢，硬度在40～50HRC，刀头通过焊接在刀体上。在工作中，刀头的高耐磨性，使用寿命很长，但是刀体跟刀头相比，比较容易磨损，所以往往刀头还没损坏，而整个刀具就因刀体的磨损断裂而报废，造成资源的浪费。

中国专利，公开号：CN201280681，公开日：2009年7月29日，该专利公开了一种WC涂层强化沥青砼路面铣刨刀具，刀具结构采用硬质合金刀头，合金结构钢刀体，刀体的加工制造采用模锻成形工艺保持完整锻造流线并经热处理获得高强度，刀头与刀体采用高强度钎焊连接，刀体外表面喷涂WC涂层提高其切削工作时表面耐磨性。该专利能够提高刀具整体的连接强度，延长刀具的使用寿命，但是WC涂层的耐磨性还是不太高，而且工作中刀体会与碎裂的沥青石粒摩擦，导致刀具的阻力增加，降低机械效率，因此该刀具还应进一步改善。

中国实用新型专利，公开号：204311334U，公开日：2015年5月6日，公开了铣刨机刀具，属于机械刀具技术领域。本实用新型的铣刨机刀具，包括刀头、垫片和刀体；刀体包括圆台和圆柱，圆台和圆柱固定连接成台灯形状的刀体；刀头与圆台的上表面固定连接；垫片呈环形结构，环套并固定在圆柱中间部位；在圆柱周面、垫片下部均匀设置有卡簧；在圆台周面均匀设置有凹槽；凹槽呈A字形几何结构，上槽口为锐角，下部呈圆弧形凹槽。该实用新型台灯形状的刀体和刀体上A字形几何结构的凹槽使刀体成曲线型，在切削时不仅有助于刀体旋转，也保证了向下作用力的平衡，使整个刀具磨损均匀，实现了增强刀体及刀头的耐 磨性、提高抗冲击力的目的，进而提高了作业效率，降低了使用成本。其不足之处在于，刀体部分的硬度还是比较低，刀体磨损问题还是没有得到解决，还需进一步改进。

技术实现要素：

1、要解决的问题

针对现有路面铣刨刀具的刀体磨损较快，不能和刀头的使用寿命相匹配，进而影响刀具整体使用寿命的问题，本发明提供一种带耐磨钻头套体的路面铣刨机刀具及其加工方法，在刀体的前段增加一个耐磨钻头套体，提高刀体部分的耐磨性。

2、技术方案

为解决上述问题，本发明采用如下的技术方案。

一种耐磨钻头套体，包括套体前部和套体后部，套体前部和套体后部连接，套体前部设有套体前部坡面，套体后部设有套体后部坡面，套体前部和套体后部连接处形成套体中部突出圈，套体内从套体后部底面至套体前部内设有与刀体的刀体前段相匹配的孔径。

优选地，套体的组成材料为金属基陶瓷复合材料，套体部分易被磨损，采用金属基陶瓷复合材料的耐磨性能得到提高，延长整个刀具的使用寿命，现有技术中刀体整体材质相同，套体部分一旦被磨损，刀具就不可以继续使用，为了提高刀具的使用寿命，可将刀具上对应在套体部位易磨损的地方，单独进行加工设计，形成硬度较高的套体，以增大刀具的使用寿命。

优选地，所述的金属基陶瓷复合材料由金属粉末和陶瓷粉末混合，通过粉末冶金的方法制作而成。

优选地，所述的刀体前段位于刀体的前端，刀体前段通过钎焊与套体连接。

优选地，套体前部坡面的坡度小于套体后部坡面的坡度。

优选地，套体中部突出圈为套体前部坡面和套体后部坡面连接的过渡面。

一种带有耐磨钻头套体的路面铣刨机刀具，包括刀头、刀体、卡簧和垫片，刀头位于刀体的前端部，垫片通过卡簧固定在刀体的后段连接轴部，其特征在于，还包括以上所述的一种耐磨钻头套体，耐磨钻头套体固定在刀体前段。

优选地，所述的耐磨钻头套体安装在刀体前段轴部，通过钎焊固定，刀头和刀体通过钎焊连接。

优选地，所述的刀体上依次包括刀体前段、刀体后段和卡簧槽，卡簧槽位于刀体后段。

优选地，所述的耐磨钻头套体中间开有与刀体连接的通孔。

一种耐磨钻头套体，包括套体前部和套体后部，套体前部和套体后部连接，套体前部设有套体前部坡面，套体后部设有套体后部坡面，套体前部和套体后部连接处形成套体中部突 出圈，套体内从套体后部底面至套体前部内设有与刀体的刀体前段相匹配的孔径。

一种带有耐磨钻头套体的路面铣刨机刀具，包括刀头、刀体、卡簧和垫片，刀头位于刀体的前端部，垫片通过卡簧固定在刀体的后段连接轴部，还包括以上所述的一种耐磨钻头套体，耐磨钻头套体固定在刀体前段。

优选地，所述的耐磨钻头套体安装在刀体前段轴部，通过钎焊固定，刀头和刀体通过钎焊连接。

优选地，所述的刀体上依次包括刀体前段、刀体后段和卡簧槽，卡簧槽位于刀体后段。

优选地，所述的耐磨钻头套体中间开有与刀体连接的通孔。

优选地，所述的刀头的材质为WC，刀体材质为合金钢，垫片材质为高速钢。

一种带有耐磨钻头套体的路面铣刨机刀具的加工方法，包括以下步骤：

步骤A，根据以上所述的一种带有耐磨钻头套体的路面铣刨机刀具，用WC粉末，通过粉末冶金制造刀头；

步骤B，采用合金钢锻压刀体毛坯；

步骤C，制作以上所述的一种耐磨钻头套体；

步骤D，刀体毛坯进行机械精加工；

步骤E，将耐磨钻头套体固定在刀体前端，刀头固定在刀体前端，将三者焊接连接。

优选地，步骤D中刀体毛坯机械精加工的部分包括刀体前段、刀体后段和卡簧槽。

3、有益效果

相比于现有技术，本发明的有益效果为：

(1)本发明用金属基陶瓷复合材料制成的耐磨钻头套体在刀体前端轴部的方式，取代现有技术中的镀层，使得铣刨刀具的加工法简化了许多，更适合批量生产。

(2)本发明采用的金属基陶瓷复合材料，其硬度可达70HRC，与硬度为50HRC的钢体相比，耐磨性高，刀体的使用寿命得到了提高。

(3)本发明成本低，硬度高，提高了耐磨性，操作简单方便，适宜推广。

附图说明

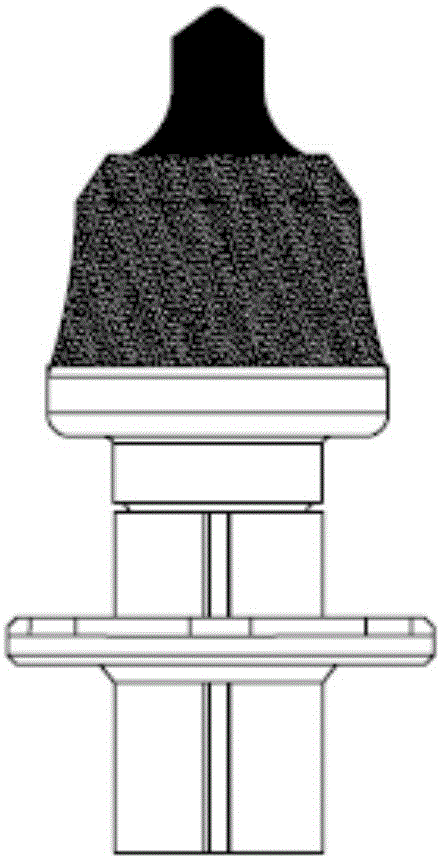

图1为本发明所述的一种带有耐磨钻头套体的路面铣刨机刀具的爆炸示意图；

图2为本发明所述的一种带有耐磨钻头套体的路面铣刨机刀具的装配示意图；

图3位本发明的耐磨钻头套体的结构示意图。

图中：1、刀头；2、耐磨钻头套体；3、刀体；4、卡簧；5、垫片；301、刀体前段；302、刀体后段；303、卡簧槽。

具体实施方式

下面结合附图对发明进行详细描述。

结合图1-3，一种耐磨钻头套体，包括套体前部201和套体后部204，套体前部202和套体后部204连接，套体前部201设有套体前部坡面202，套体后部204设有套体后部坡面205，套体前部202和套体后部204连接处形成套体中部突出圈203，套体内从套体后部204底面至套体前部202内设有与刀体3的刀体前段301相匹配的孔径，套体的组成材料为金属基陶瓷复合材料。

所述的金属基陶瓷复合材料由金属粉末和陶瓷粉末混合，通过粉末冶金的方法制作而成，所述的刀体前段301位于刀体3的前端，刀体前段301通过钎焊与套体连接。

套体前部坡面202的坡度小于套体后部坡面205的坡度，套体中部突出圈203为套体前部坡面202和套体后部坡面205连接的过渡面。

一种带有耐磨钻头套体的路面铣刨机刀具，包括刀头1、刀体3、卡簧4和垫片5，刀头1位于刀体3的前端部，垫片5通过卡簧4固定在刀体3的后段连接轴部，还包括以上所述的一种耐磨钻头套体2，耐磨钻头套体2固定在刀体3前段。

所述的耐磨钻头套体2安装在刀体3前段轴部，通过钎焊固定，刀头1和刀体3通过钎焊连接，所述的刀体3上依次包括刀体前段301、刀体后段302和卡簧槽303，卡簧槽303位于刀体后段302，所述的耐磨钻头套体2中间开有与刀体3连接的通孔，套体前部202和套体后部204连接，套体前部201设有套体前部坡面202，套体后部204设有套体后部坡面205，套体前部202和套体后部204连接处形成套体中部突出圈203，套体内从套体后部204底面至套体前部202内设有与刀体3的刀体前段301相匹配的孔径。

一种带有耐磨钻头套体的路面铣刨机刀具，包括刀头1、刀体3、卡簧4和垫片5，刀头1位于刀体3的前端部，垫片5通过卡簧4固定在刀体3的后段连接轴部，还包括以上所述的一种耐磨钻头套体2，耐磨钻头套体2固定在刀体3前段。

所述的耐磨钻头套体2安装在刀体3前段轴部，通过钎焊固定，刀头1和刀体3通过钎焊连接，所述的刀体3上依次包括刀体前段301、刀体后段302和卡簧槽303，卡簧槽303位于刀体后段302。

所述的耐磨钻头套体2中间开有与刀体3连接的通孔，所述的刀头的材质为WC，刀体3材质为合金钢，垫片5材质为高速钢。

一种带有耐磨钻头套体的路面铣刨机刀具的加工方法，包括以下步骤：

步骤A，根据以上所述的一种带有耐磨钻头套体的路面铣刨机刀具，用WC粉末，通过粉末冶金制造刀头1；

步骤B，采用合金钢锻压刀体3毛坯；

步骤C，制作以上所述的一种耐磨钻头套体；

步骤D，刀体3毛坯进行机械精加工，刀体3毛坯机械精加工的部分包括刀体前段301、刀体后段302和卡簧槽303。

步骤E，将耐磨钻头套体2固定在刀体3前端，刀头1固定在刀体3前端，将三者焊接连接。

实施例1

一种带有耐磨钻头套体的路面铣刨机刀具，包括刀头1、刀体3、卡簧4和垫片5，刀头1位于刀体3的前端部，垫片5通过卡簧4固定在刀体3的后段连接轴部，还包括以上所述的一种耐磨钻头套体2，耐磨钻头套体2固定在刀体3前段。

所述的耐磨钻头套体2安装在刀体3前段轴部，通过钎焊固定，刀头1和刀体3通过钎焊连接，所述的刀体3上依次包括刀体前段301、刀体后段302和卡簧槽303，卡簧槽303位于刀体后段302，所述的耐磨钻头套体2中间开有与刀体3连接的通孔，套体前部202和套体后部204连接，套体前部201设有套体前部坡面202，套体后部204设有套体后部坡面205，套体前部202和套体后部204连接处形成套体中部突出圈203，套体内从套体后部204底面至套体前部202内设有与刀体3的刀体前段301相匹配的孔径。

实施例2

一种带有耐磨钻头套体的路面铣刨机刀具的加工方法，包括以下步骤：

步骤A，根据以上所述的一种带有耐磨钻头套体的路面铣刨机刀具，用WC粉末，通过粉末冶金制造刀头1；

步骤B，采用合金钢锻压刀体3毛坯；

步骤C，制作以上所述的一种耐磨钻头套体；

步骤D，刀体3毛坯进行机械精加工，刀体3毛坯机械精加工的部分包括刀体前段301、刀体后段302和卡簧槽303。

步骤E，将耐磨钻头套体2固定在刀体3前端，刀头1固定在刀体3前端，将三者焊接连接。

实施例3

一种带有耐磨钻头套体的路面铣刨机刀具，包括刀头1、刀体3、卡簧4和垫片5，刀头1位于刀体3的前端部，垫片5通过卡簧4固定在刀体3的后段连接轴部，还包括以上所述的一种耐磨钻头套体2，耐磨钻头套体2固定在刀体3前段。

所述的耐磨钻头套体2安装在刀体3前段轴部，通过钎焊固定，刀头1和刀体3通过钎焊连接，所述的刀体3上依次包括刀体前段301、刀体后段302和卡簧槽303，卡簧槽303位 于刀体后段302，所述的耐磨钻头套体2中间开有与刀体3连接的通孔，套体前部202和套体后部204连接，套体前部201设有套体前部坡面202，套体后部204设有套体后部坡面205，套体前部202和套体后部204连接处形成套体中部突出圈203，套体内从套体后部204底面至套体前部202内设有与刀体3的刀体前段301相匹配的孔径。

一种带有耐磨钻头套体的路面铣刨机刀具，包括刀头1、刀体3、卡簧4和垫片5，刀头1位于刀体3的前端部，垫片5通过卡簧4固定在刀体3的后段连接轴部，还包括以上所述的一种耐磨钻头套体2，耐磨钻头套体2固定在刀体3前段。

所述的耐磨钻头套体2安装在刀体3前段轴部，通过钎焊固定，刀头1和刀体3通过钎焊连接，所述的刀体3上依次包括刀体前段301、刀体后段302和卡簧槽303，卡簧槽303位于刀体后段302。

所述的耐磨钻头套体2中间开有与刀体3连接的通孔，所述的刀头的材质为WC，刀体3材质为合金钢，垫片5材质为高速钢。

一种带有耐磨钻头套体的路面铣刨机刀具的加工方法，包括以下步骤：

步骤A，根据以上所述的一种带有耐磨钻头套体的路面铣刨机刀具，用WC粉末，通过粉末冶金制造刀头1；

步骤B，采用合金钢锻压刀体3毛坯；

步骤C，制作以上所述的一种耐磨钻头套体；

步骤D，刀体3毛坯进行机械精加工，刀体3毛坯机械精加工的部分包括刀体前段301、刀体后段302和卡簧槽303。

步骤E，将耐磨钻头套体2固定在刀体3前端，刀头1固定在刀体3前端，将三者焊接连接。

以上示意性的对本发明及其实施方式进行了描述，该描述没有限制性，附图中所示的也只是本发明的实施方式之一，实际的结构并不局限于此。所以，如果本领域的普通技术人员受其启示，在不脱离本发明创造宗旨的情况下，不经创造性的设计出与该技术方案相似的结构方式及实施例，均应属于本发明的保护范围。
