一种便携式沥青路面坑槽快速修补设备的制作方法

本实用新型涉及沥青路面坑槽修补领域，具体地说，是一种便携式沥青路面坑槽快速修补设备。

背景技术：

沥青路面因平整性好、施工机械化程度高、施工进度快、便于施工养护等优点，使其受到广泛的重视，成为了国内外最常见的路面结构形式之一。截至到2015年底，沥青路面在国外已铺设高等级公路中所占比例最高可达95％，我国近年来新建路面绝大部分采用沥青路面结构。

目前，随着交通量的不断增加，受超载以及气候降雨等因素的影响，规模庞大的沥青路面结构出现了多种不同的病害类型，根据国内外相关调查研究，在路面各类病害中坑槽损害最为普遍。在沥青路面日常养护工作中，此类病害的维修频率在各种病害中最高，难度也比较大，它不仅缩短了沥青路面的正常使用寿命，而且对行车安全造成了不利影响，降低了沥青路面服务综合性能。

热拌热补是目前最成熟、应用最普遍的坑槽病害修补技术，采用开槽、吹缝、填补、压实等一系列程序，使新旧填沥青混合料紧密地结合，以达到最佳的修补效果，但是此类修补方式也有诸多缺点，如：(1)热补法生产作业时，会产生大量的废气，污染环境；(2)热补作业受施工工艺繁琐、设备大型化的影响，一次修补时间较长，严重影响交通；(3)热补料通常需要厂拌、热料运送到现场需要持续的加热保温，而且长时间的加热保温会降低沥青混合料性能，一次修补耗能较大，若不厂拌，冷料现场拌合，材料受热慢，影响修补进度；(4)热拌热补方式受天气影响较大。环境温度较低时，会加快混合料表面温度散失速率，导致其达不到压实所需的温度标准；下雨时，雨水会形成一层隔离层，导致混合料与原路面粘结力不高，修补料容易剥落；(5)养护观念落后。 为了保证经济效益，传统厂拌热补混合料一次性拌合量较大，受养护设备的限制，养护单位通常都是等到路面病害大面积出现才意识到要修补，但是病害的产生是一个由点及面的渐进过程，所以小面积的病害往往会因此被忽略，因此养护观念的落后、常用设备的大型化等因素间接制约了对病害初期的防治。

与此同时《国家中长期科学和技术发展规范提纲》(2006-2020)也指出，当前交通能源消耗与环境污染问题严峻，力求促进交通运输向节能、环保和安全方向发展。因此，能否在兼顾传统热补沥青混合料优点的同时，解决传统热补混合料加热效率低，耗能大；现场冷料拌合材料受热慢，需提前厂拌；新旧料界面粘结强度不高，导致返修率上升；设备过大，无法适应小范围的病害前期预防性养护等问题，成为了目前道路养护发展的热点方向。

当前，市场上常用的沥青修补车，基本呈大型化、集成化的发展趋势，其优点在于将多项功能集一体，自能化程度高，适合大面积道路维修养护。但是就沥青路面坑槽病害而言，病害形成时初期，病害范围较小，当中小型养护公司遇到此等病害问题时，高集成化的设备往往也受到诟病：单台设备价格昂贵，增加了初期养护成本；后期维护费用较高，增加了设备折旧成本；所需施工配套设施较多，增加了附属配套设施成本、所要求操作人员专业素质较高，与实际现场施工工人素质普遍偏低的实际情况相违背，在此等情况下，优点便成为了缺点，限制了其使用的普遍性。因此，在面向小范围沥青路面养护状况时，发展经济型、小型化、易操作化沥青混合料设备具有良好的社会、经济效益和广阔的工程应用前景。

综上所述，亟需一种设备价格便宜，后期维护费用低，适应小范围沥青路面养护的一种便携式沥青路面坑槽快速修补设备，而相关技术未见报道。

技术实现要素：

本实用新型的目的是针对现有便携式沥青路面坑槽快速修补设备技术中的不足，提供一种热效率高、能耗小、节能环保，能快速、连续、高效的对沥青 路面坑槽进行修补的一种便携式沥青路面坑槽快速修补设备。

为实现上述目的，本实用新型采取的技术方案是：

所述的一种便携式沥青路面坑槽快速修补设备包括电动机，调速仪,减震圈,加料口，搅拌轴，搅拌叶片，加热炉，温度显示器，出料口，出料平台，推车平台，万向轮，火炉，火力调节器，点火器，管线放置框，导火通道，小型工具箱，推车扶手，保温材料，可伸缩排烟管，开关；所述的电动机安装在加热炉顶部的中心位置，立式布置，电动机与加热炉之间安装有减震圈，电动机的出轴连接有搅拌轴,搅拌轴上布置有搅拌叶片；所述的加热炉包括内外两层筒壁，内外筒壁之间填充保温材料；所述的温度显示器安装在加热炉出料口的上方；所述的出料口布置在加热炉的下方、推车平台的右侧，并且出料口的出口处安装有出料平台；所述的推车平台为承载平台，其上方承载加热炉和管线放置框；所述的推车平台的底部，加热炉的正下方，安装有火炉；所述的火炉的旁边还布置有点火器,其下部设有火力调节器；所述的推车平台的底部还设有万向轮；所述的小型工具箱布置在推车平台左侧的立柱中间部位；所述的推车扶手布置在推车平台的左侧立柱的上方；所述的导火通道呈圆柱形布置在内外筒壁之间，上下贯穿并呈开放式结构；所述的可伸缩排烟管布置在加热炉的顶部；所述的加热炉的顶部还安装有搅拌电动机的启停开关和调速仪。

所述的导火通道不少于四只。

所述的万向轮不少于三只，并且带有刹车。

所述的搅拌叶片不少于两片。

所述的加料口还设有可拆卸式封板。

所述的出料口还设有可拆卸式封板。

所述的火炉是液化气燃烧火炉。

所述的火炉是电炉丝加热火炉。

所述的可伸缩排烟管内部设有滤网。

所述的调速仪，分五个调速段,0-50r/min无级调速。

所述的设备配套的电动机具有1.5kW-5kW的功率。

所述的温度显示器，可以根据其读数，调节火力调节器控制筒内温度。

本实用新型优点在于：

1、能通过火力调节器及温度显示器实时控制和观测加热炉的温度。

2、搅拌速度可调节，能对混合料进行充分搅拌，筒壁上均匀分布的导火通道能使混合料均匀受热，现场热补混合料加热效率高，耗能小，无需提前厂拌。

3、排烟管道内设有过滤网，加热后产生的烟尘通过过滤后排出，具有环保性能。

4、通过万向轮的移动，混合料能方便卸至指定位置进行路面定点作业，能快速、连续、高效的对沥青路面坑槽进行修补。

【附图说明】

附图1是一种便携式沥青路面坑槽快速修补设备装配示意图。

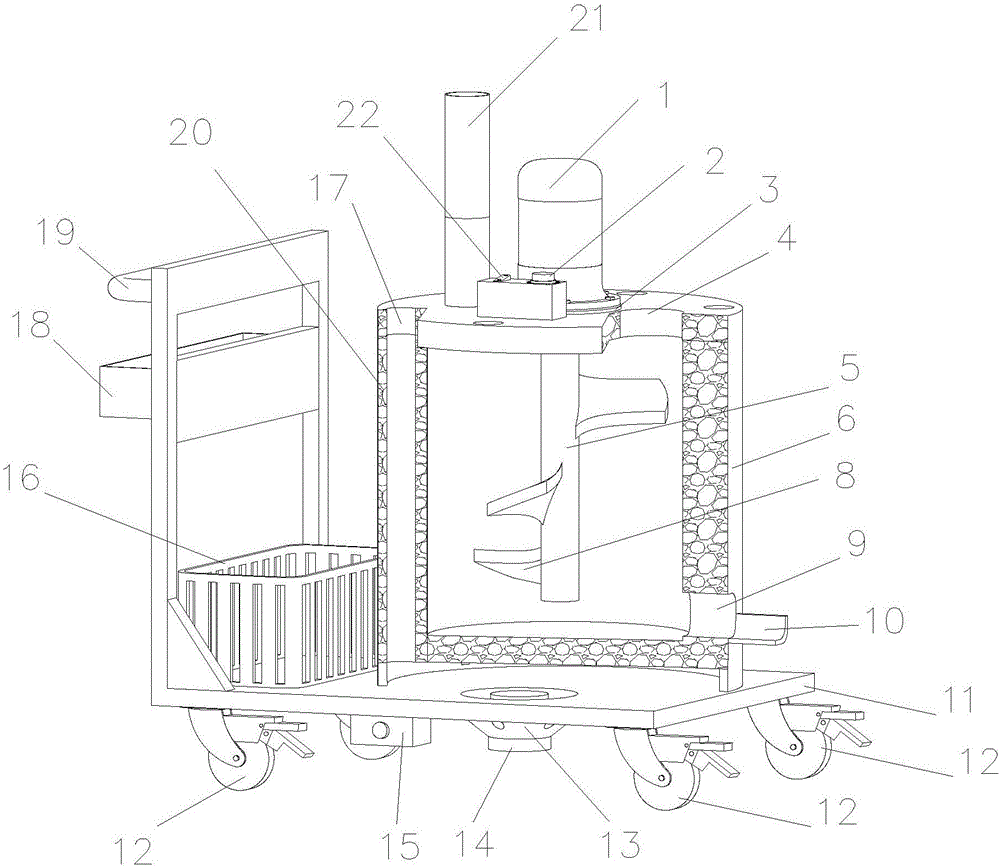

附图2是一种便携式沥青路面坑槽快速修补设备局部剖视示意图。

【具体实施方式】

下面结合附图对本实用新型提供的具体实施方式作详细说明。

附图中涉及的附图标记和组成部分如下所示：

1.电动机 2.调速仪

3.减震圈 4.加料口

5.搅拌轴 6.加热炉

7.温度显示器 8.搅拌叶片

9.出料口 10.出料平台

11.推车平台 12.万向轮

13.火炉 14.火力调节器

15.点火器 16.管线放置框

17.导火通道 18.小型工具箱

19.推车扶手 20.保温材料

21.可伸缩排烟管 22.开关

实施例1

请参看图1和图2，图1是一种便携式沥青路面坑槽快速修补设备装配示意图。图2是一种便携式沥青路面坑槽快速修补设备局部剖视示意图。所述的一种便携式沥青路面坑槽快速修补设备，包括电动机1，调速仪2,减震圈3,加料口4，搅拌轴5，加热炉6，温度显示器7，搅拌叶片8，出料口9，出料平台10，推车平台11，万向轮12，火炉13，火力调节器14，点火器15，管线放置框16，导火通道17，小型工具箱18，推车扶手19，保温材料20，可伸缩排烟管21，开关22。所述的电动机1安装在加热炉6顶部的中心位置，立式布置，做为一种优选，电动机1的功率为1.5kW-5kW。电动机1与加热炉6之间安装有减震圈3，电动机1的出轴连接有搅拌轴5,做为一种优选，所述的搅拌轴5采用高络合金制造，搅拌轴5上布置有搅拌叶片8,做为一种优选，所述的搅拌叶片8不少于两片，呈螺旋状。所述的加热炉6包括内外两层筒壁，做为一种优选，筒壁为不锈钢制造，内外筒壁之间填充保温材料20。所述的温度显示器7安装在加热炉6出料口9的上方，实时显示加热炉6内混和料的温度。所述的出料口9布置在加热炉6的下方、推车平台11的右侧，并且出料口9的出口处安装有出料平台10,所述的推车平台11为承载平台，其上方承载加热炉6和管线放置框16。所述的推车平台11的底部，加热炉6的正下方，安装有火炉13,所述的火炉可以是电炉丝加热或者木柴燃烧加热，做为一种优选，火炉为液化器燃烧火炉。所述的火炉13的旁边还布置有点火器15,其下部设有火力调节器14。所述的推车平台11的底部还设有万向轮12，做为一种优选，所述的万向轮12的数量至少为三只，做为一种优选，所述的万向轮还带有刹车装置。所述的小型工具箱18布置在推车平台11左侧的立柱中间部位。所述的推车扶手 19布置在推车平台11的左侧立柱的上方。所述的导火通道17呈圆柱形布置在内外筒壁之间，上下贯穿并呈开放式结构，其数量不少于四只，做为一种优选，导火通道17为六只均布。所述的可伸缩排烟管21布置在加热炉6的顶部，做为一种优选，可伸缩排烟管21内部安装有过滤网，对烟气吸附净化，除去有害物质，使废气净化后的排出。所述的加热炉6的顶部还安装有搅拌电动机1的启停开关22和调速仪2,所述的调速仪2能对电动机1的速度进行调整，以控制搅拌的速度，做为一种优选，调速仪2分五个调速段,0-50r/min无级调速。

实施例2

将沥青路面坑槽内的杂物、积水、散落的混合料进行清理。将加热炉6利用推车平台11推至指定坑槽位置，使出料平台10外沿处于所需修补的坑槽上方，打开点火器15点燃火炉13，打开开关22,使用调速仪2调节电动机1的转速，以调整搅拌轴5及搅拌叶片8的旋转速度，然后将沥青混合料从加料口4加入，通过实时观察温度显示器7上的数据，转动火力调节器14至合适火力,调节可伸缩排烟管21的高度，由于筒壁上均匀分布的导火通道17使混合料均匀受热，能快速加热至施工状态，做为一种优选，要求温度为160-170℃，加热时间在15min左右，待将沥青混合料加热至可施工状态，打开出料口9，通过搅拌叶片8的转动及混合料的离心运动，使沥青混合料从出料平台10卸下，然后利用携带的小型振动夯实机，对坑槽中的沥青混合料夯实整平。

本设备结构设计合理，实用性很强，能便捷快速的对沥青路面坑槽病害进行修补。它不仅高效节能、操作简单、施工方便，而且能缩短修补时间，减少道路封闭时长，同时烟尘过滤后排放，产生的污染及废物少，利于环保，使其在应用方面更有优势。因此，便携式沥青路面坑槽快速修补设备是非常有使用价值的沥青路面坑槽病害修补设备。

以上所述仅是本发明的优选实施方式，应当指出，对于本技术领域的普通 技术人员，在不脱离本发明方法的前提下，还可以做出若干改进和补充，这些改进和补充也应视为本发明的保护范围。
