应用于再生沥青搅拌设备的初级冷料筛的制作方法

本实用新型涉及沥青搅拌设备技术领域，更为具体地说是指应用于再生沥青搅拌设备的初级冷料筛。

背景技术：

沥青混合料热再生技术是将旧路面材料经过翻挖或铣刨、破碎、筛分利用专用设备将其烘干、加热、融化与一定比例的新集料、新沥青等材料重新拌和，形成具有一定路用性能的再生混合料的整套工艺技术。为了获得高质量的再生沥青混合料，破碎筛分是再生料预处理必不可少的工艺之一。目前，大多采用初级冷料筛对沥青再生料进行初步筛分。

现有的再生沥青搅拌设备的初级冷料筛主要包括机架、筛体以及设置在筛体上的振动装置。为了使筛体能够产生上下振动，通常在筛体的底部设置弹性支撑装置以支撑在机架上。目前，常见的弹性支撑装置主要有橡胶减震器和弹簧。然而，橡胶减震器的振动性能较差，筛分效果不理想；而弹簧则安装固定在筛体底部，在随振动装置振动时难以保证筛体在竖直方向上来回移动，使得筛体上的筛分料和未筛分料都无法准确出料。另外，现有的弹簧都是采用固定装置固定在筛体底部和机架上，安装及维修费时费力，影响了初级冷料筛的工作效率。

技术实现要素：

本实用新型提供一种应用于再生沥青搅拌设备的初级冷料筛，其主要目的在于克服现有筛体筛分料和未筛分料都无法准确出料，以及弹簧的安装与维修费时费力等缺点。

本实用新型采用如下技术方案：

应用于再生沥青搅拌设备的初级冷料筛，包括支架及设置在支架上的筛体，筛体的底部设有筛分料出料口，所述筛体前部安装有一溜道，筛体的后部可拆卸固定有一电机安装板，该电机安装板上安装有振动电机，所述筛体内由其后部向前部倾斜向下安装有一筛网，筛体左侧和右侧分别设有复数个水平延伸板，每个水平延伸板下端面设有一个上安装柱，所述支架的左侧和右侧上分别对应设有复数个下安装柱，每个上安装柱及相应的下安装柱之间对应连接有一弹簧，以将所述筛体悬空支撑。

所述筛体靠近所述振动电机的左侧和右侧分别设有两个水平延伸板，筛体靠近所述溜道的左侧和右侧则分别设有一个水平延伸板，每个水平延伸板下端面设有一个上安装柱，所述支架上对应设有六个下安装柱，每个上安装柱及相应的下安装柱之间对应连接有一弹簧。

所述电机安装板与筛体之间设有加强板。

所述溜道倾斜设置，该溜道的倾斜上端活动铰接在所述支架上，溜道的倾斜下端通过锁具螺旋扣固定在所述支架的支腿上。

所述筛网可拆卸地设于所述筛体内。

由上述对本实用新型结构的描述可知，和现有技术相比，本实用新型具有如下优点：

1、该结构的初级冷料筛，在筛体的左侧和右侧分别设置水平延伸板，并且水平延伸板下端面及机架上分别设置安装柱，弹簧连接在安装柱之间，故本实用新型的弹簧结构可将筛体限定在局部的竖直方向上下振动，可保证振动电机振动的稳定性，从而确保筛分后的大粒径物料及小粒径物料的准确出料，另外，采用上安装柱和下安装柱对弹簧进行固定，大大缩短了初级冷料筛的安装及维修时间，降低了设备维护成本。

2、筛网可拆卸连接在筛体内，生产者可根据不同需求更换筛网；电机安装板与筛体之间设有加强板，保证振动中筛体的强度。

3、溜道一端铰接在机架上，另一端通过锁具螺旋扣固定在支架的支腿上，可调节溜道的出料角度。

附图说明

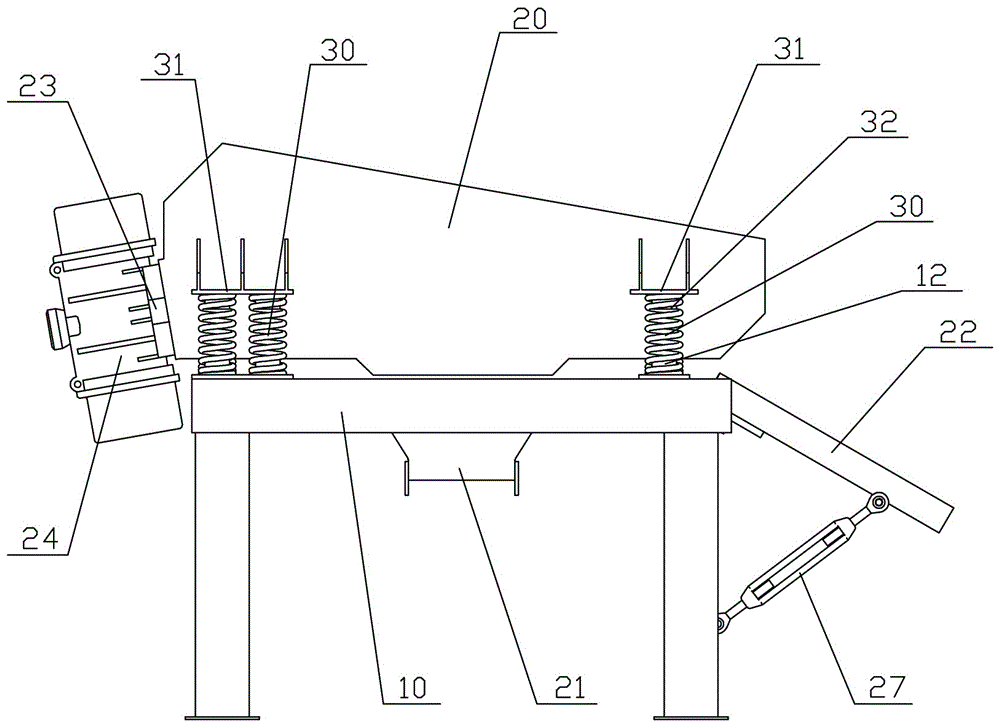

图1为本实用新型的结构示意图。

图2为本实用新型的右视图。

图3为本实用新型筛体的结构示意图。

图4为本实用新型的安装示意图。

具体实施方式

下面参照附图说明本实用新型的具体实施方式。为了全面理解本实用新型，下面描述到许多细节，但对于本领域技术人员来说，无需这些细节也可实现本实用新型。对于公知的组件、方法及过程，以下不再详细描述。

应用于再生沥青搅拌设备的初级冷料筛，参照图1和图2，包括支架10及设置在支架10上的筛体20，筛体20的底部设有筛分料出料口21，筛体20前部安装有一溜道22，筛体20的后部可拆卸固定有一电机安装板23，电机安装板23上安装有振动电机24。结合图3，该电机安装板23与筛体20之间设有加强板25，保证振动电机24工作过程中筛体20的强度。所述筛体20内由其后部向前部倾斜向下安装有一筛网26，筛网26通过螺栓及螺母可拆卸地固定在筛体20内，生产者可根据不同粒径大小的需求来更换筛网26。

参照图2，上述溜道倾22斜设置，该溜道22的倾斜上端活动铰接在所述支架10上，溜道22的倾斜下端通过锁具螺旋扣27固定在所述支架10的支腿上，生产者可根据需要调节溜道22的出料角度。

参照图1至图3，筛体20靠近所述振动电机24的左侧和右侧分别设有两个水平延伸板31，筛体20靠近所述溜道22的左侧和右侧则分别设有一个水平延伸板31，每个水平延伸板31下端面设有一个上安装柱32，所述支架10上对应设有六个下安装柱12，每个上安装柱32及相应的下安装柱12之间具有间距，并且对应连接有一弹簧30，六个弹簧30将筛体20支撑在支架上方，并且可将筛体20限定在该六个弹簧4围成的竖直面的正上方上下振动，保证振动电机24振动的稳定性，从而确保筛分后的大粒径物料及小粒径物料分别从溜道22及筛分料出口21处准确出料。

上述筛体的右侧和右侧不仅局限于各安装三个水平延伸板，也可以安装两个或四个及以上，弹簧也对应地设置两个或四个及以上。

参照图4，本实用新型的初级冷料筛安装时，在筛体20的上方安装一个进料输送机1，而在筛分料出口的下方安装一个筛分料输送机2。沥青再生料由进料输送机1输送落至筛体20的筛网26上，振动电机24工作使筛体20上下振动，其中，筛分料由下方的筛分料出口21落至筛分料输送机2，而大块料则从溜道22滑落至地面上。

上述仅为本实用新型的具体实施方式，但本实用新型的设计构思并不局限于此，凡利用此构思对本实用新型进行非实质性的改动，均应属于侵犯本实用新型保护范围的行为。
