一种透水砖的制作方法

本实用新型涉及建材相关技术领域，具体为一种透水砖。

背景技术：

目前，常用的行人道上所铺的路面砖通常由水泥制成，不具有透水的功能，容易引起积水现象。为了让路面砖获得透水的性能，有些路面砖采用在其面上设置垂直通孔的结构，这样水可以从孔中向下流入下水道。但问题在于，这类路面砖的使用时间一长，其通孔还是会被污物堵住，使得透水性能失效，引发路面积水问题。近年来，一种被称为透水砖的产品越来越多地被采用，并被铺设在人行道上。透水砖可以解决路面积水问题，使用时，雨水可以迅速通过透水砖渗入地下，补充土壤水和地下水。在实际应用中，常用透水砖的透水缝隙极易被颗粒较小的杂物如泥水、油脂堵塞，即便定期进行清扫，防止孔隙堵塞，也很难彻底清理干净。当透水缝隙被堵塞时，其透水性能下降非常快，透水效果难以达到设计的理想要求。

技术实现要素：

本实用新型的目的在于提供一种透水砖，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种透水砖，包括透水砖本体，透水砖本体上设有四条导水槽，四条导水槽呈十字型分布，所述四条导水槽的交点处设有圆形凹槽，圆形凹槽的边缘设有密封槽，其中两条对称的导水槽靠近圆形凹槽的一端均设有矩形槽口，圆形凹槽中部设有空槽，空槽内设有安装块，安装块的两侧均固定连接有固定板，固定板安装在导水槽上的矩形槽口内，且固定板的中部设有紧固螺母，固定板通过紧固螺母与透水砖本体固定连接，所述固定板的边缘设有环形密封件，环形密封件与密封盖固定连接，所述安装块内安装有透水部，透水部的下端设有外檐，安装块的底端位于外檐的内侧，透水部的上端突出安装块，所述透水部的上端侧壁设有滤水网，且透水部的内腔设有透水孔，滤水网与透水孔相连通，所述透水部的顶端通过外螺纹与连接块连接，连接块的边缘与圆形凹槽边缘的密封槽贴合连接，连接块的边缘设有吸水面层。

优选的，所述导水槽的槽底倾斜设置，最低点为导水槽与圆形凹槽的交点。

优选的，所述环形密封件的外侧设有外螺纹，密封盖通过外螺纹与环形密封件连接。

优选的，所述圆形凹槽中部的空槽为六边形空槽，所述安装块为六边形，固定板与安装块上对称的两个面连接。

与现有技术相比，本实用新型的有益效果是：本实用新型在透水砖本体上设有四条呈十字型设置的导水槽，将透水砖上表面的水导向透水砖本体中部的圆形凹槽内，圆形凹槽内设有安装块，安装块内设有透水部，透水部通过滤水网和透水孔将导水槽中的水导向下水道，防止泥水或油脂将透水部上的滤水网堵塞，大大提高了透水砖的透水效率，安装块通过固定板和固螺母安装在透水砖本体，当透水部损坏可通过安装块将透水部更换维护，在透水部上端内设有连接块，连接块上设有吸水面层，加快了透水砖的透水效率，很好的解决了现有技术中的不足之处。

附图说明

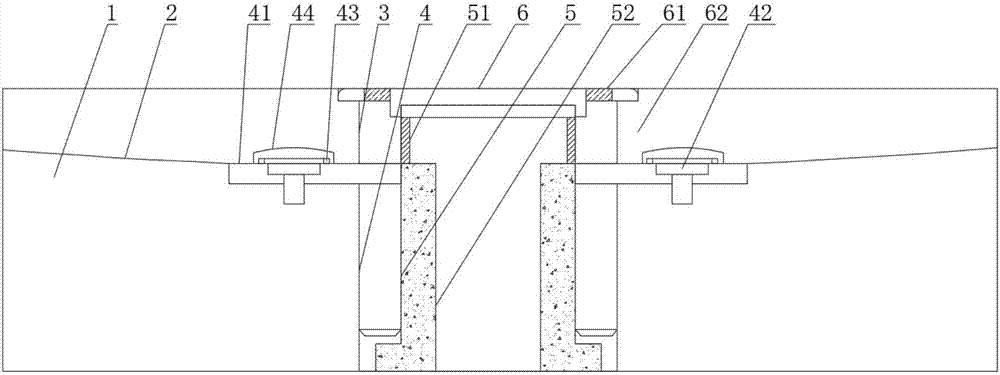

图1为本实用新型安装块结构剖面示意图；

图2为本实用新型结构俯视示意图；

图3为本实用新型安装块结构俯视示意图。

图中：透水砖本体1、导水槽2、圆形凹槽3、安装块4、固定板41、紧固螺母42、环形密封件43、密封盖44、透水部5、滤水网51、透水孔52、连接块6、吸水面层61。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种透水砖，包括透水砖本体1，透水砖本体1上设有四条导水槽2，四条导水槽2呈十字型分布，其特征在于：四条导水槽2的交点处设有圆形凹槽3，导水槽2的槽底倾斜设置，最低点为导水槽2与圆形凹槽的交点，圆形凹槽3的边缘设有密封槽，其中两条对称的导水槽2靠近圆形凹槽3的一端均设有矩形槽口，圆形凹槽3中部设有空槽，圆形凹槽3中部的空槽为六边形空槽，空槽内设有安装块4，安装块4为六边形，安装块4的两侧均固定连接有固定板41，固定板41与安装块4上对称的两个面连接，固定板41安装在导水槽2上的矩形槽口内，且固定板41的中部设有紧固螺母42，固定板41通过紧固螺母42与透水砖本体1 固定连接，固定板41的边缘设有环形密封件43，环形密封件43与密封盖44 固定连接，环形密封件43的外侧设有外螺纹，密封盖44通过外螺纹与环形密封件43连接，安装块4内安装有透水部5，透水部5的下端设有外檐，安装块4的底端位于外檐的内侧，透水部5的上端突出安装块4，透水部5的上端侧壁设有滤水网51，且透水部5的内腔设有透水孔52，滤水网51与透水孔52相连通，透水部5的顶端通过外螺纹与连接块6连接，连接块6的边缘与圆形凹槽3边缘的密封槽贴合连接，连接块6的边缘设有吸水面层61。

本装置在安装时，先将安装块4通过固定板41和紧固螺母42固定安装在透水砖本体1上，在将密封盖44与环形密封件43通过螺纹连接，再将透水部5从透水砖本体1下端插入安装块4内，再将连接块6与透水部5连接。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
