双面条锁的制作方法

本发明属于门窗锁技术领域，涉及一种双面条锁。

背景技术：

现有的双面条锁在设计中需要开设安装螺丝孔，而开设安装螺丝孔使得双面条锁安装在门窗的工序复杂，安装时间长，安装效率低下。还有，这种双面条锁的卡舌为T形卡舌，这种T形卡舌受力不均，有时会出现卡死而无法上升至主体锁壳，致使防盗保护作用失效。

为此，很有必要设计一种双面条锁，以解决上述技术问题。

技术实现要素：

本发明的目的是提供一种安装效率高、防盗性能稳定的双面条锁。

为了解决上述技术问题，本发明采用的技术方案是：一种双面条锁，包括主体锁组件和外锁体组件；

所述主体锁组件包括主体锁壳、第一弹性卡扣机构、防盗保护机构、卡舌、锁钩座和第一固定卡扣，所述第一弹性卡扣机构安装于所述主体锁壳的一端，所述第一固定卡扣固定于所述主体锁壳的另一端，所述锁钩座固定于所述主体锁壳，所述卡舌可移动安装于所述锁钩座上，所述防盗保护机构包括可在所述主体锁壳上移动的拨动条，所述拨动条上固定有拨块，所述拨动条可驱动所述卡舌移动；

所述外锁组件包括外锁体壳、第二弹性卡扣机构、第二固定卡扣，所述第二弹性卡扣机构安装于所述外锁体壳的一端，所述第二固定卡扣固定于所述外锁体壳的另一端。

进一步的，所述锁钩座上设有导槽，所述卡舌装于所述导槽内并可沿所述导槽移动，所述拨动条上设有斜杆，所述卡舌上设有斜孔，所述斜杆套装于所述斜孔内。

进一步的，所述第一弹性卡扣机构与所述第二弹性卡扣机构的结构相同，所述第一弹性卡扣机构包括弹性卡扣、卡扣弹簧和卡扣螺钉，所述主体锁壳上设有卡板，所述卡板与所述主体锁壳形成卡槽，所述弹性卡扣装于所述卡槽内并可在所述卡槽内移动，所述卡扣螺钉穿过所述卡板与所述弹性卡扣螺纹连接，所述卡扣弹簧套装于所述卡扣螺钉上，所述卡扣弹簧位于所述弹性卡扣与所述卡板之间处。

进一步的，所述第一固定卡扣与所述第二固定卡扣的结构相同。

进一步的，所述锁钩座上设有滑槽，该滑槽内套装有滑块座，该滑块座上固定有锁钩，所述锁钩座上设有调节螺钉，该调节螺钉与所述滑块座螺纹连接。

进一步的，所述锁钩座上装有阻尼弹簧片，该阻尼弹簧片位于所述主体锁壳与所述锁钩座之间处。

进一步的，所述外锁体壳上螺纹连接有导柱，所述主体锁壳上设有导向孔，所述导柱套装于所述导向孔内

本发明有益效果：本发明的双面条锁，安装时分别按压主体锁壳和外锁体壳即可实现安装固定，安装方便快捷，安装效率高，又省去开设安装螺丝孔，简化了加工工序，而且显得美观大方。还有该双面条锁的拨动条与卡舌的配合设计合理，能百分百实现防盗保护功能，因此本发明的双面条锁的防盗性能稳定。

附图说明

图1是本发明实施例的双面条锁的立体图。

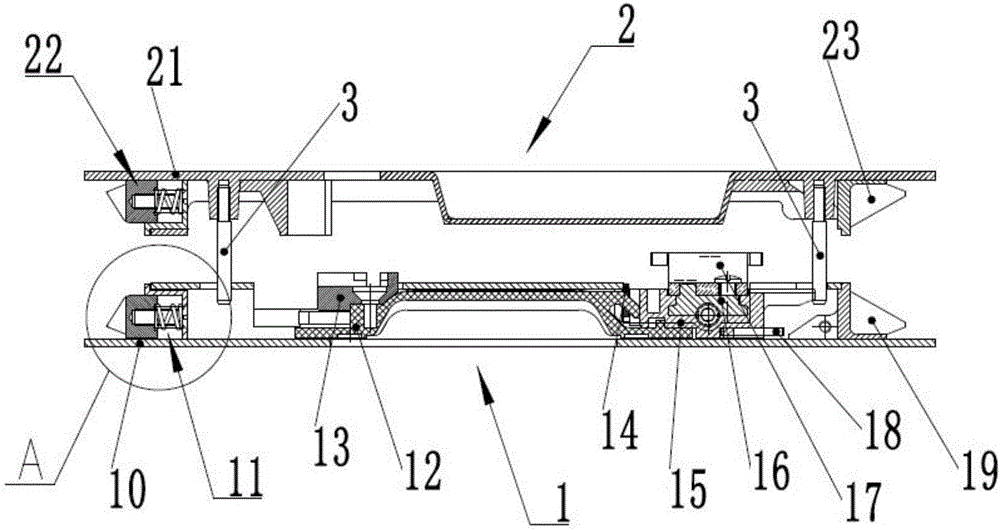

图2是本发明实施例的双面条锁的内部结构示意图。

图3是主体锁组件的正面视图。

图4是外锁体组件的正面视图。

图5是图2中A的放大视图。

图6是开锁后卡舌处于释放时的状态示意图。

图7是上锁后卡舌处于保护时的状态示意图。

附图标记说明：

主体锁组件1、外锁体组件2、导柱3；

主体锁壳10、第一弹性卡扣机构11、拨动条12、拨块13、卡舌14、锁钩座15、滑块座16、锁钩17、阻尼弹簧片18、第一固定卡扣19；

外锁体壳21、第二弹性卡扣机构22、第二固定卡扣23；

卡板101、卡槽102；

弹性卡扣111、卡扣弹簧112、卡扣螺钉113；

斜杆121。

具体实施方式

下面将结合本发明的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

如图1、图2所示，本实施例的一种双面条锁。该双面条锁包括主体锁组件1和外锁体组件2。图3为主体锁组件1的正面视图。图4是外锁体组件2的正面视图。

主体锁组件1包括主体锁壳10、第一弹性卡扣机构11、防盗保护机构、卡舌14、锁钩座15和第一固定卡扣19。第一弹性卡扣机构11安装于主体锁壳10的一端，第一固定卡扣19固定于主体锁壳10的另一端。锁钩座15固定于主体锁壳10，锁钩座15上装有阻尼弹簧片18，该阻尼弹簧片18位于主体锁壳10与锁钩座15之间处。锁钩座15上加工有滑槽，该滑槽内套装有滑块座16，该滑块座16上固定有锁钩17，锁钩座15上设有调节螺钉，该调节螺钉与滑块座16螺纹连接。锁钩座15上加工有导槽，卡舌14装于导槽内并可沿导槽移动。防盗保护机构包括可在主体锁壳10上移动的拨动条12，拨动条12上固定有拨块13，参照图6，拨动条12上加工有斜杆121，卡舌14上加工有斜孔，斜杆121套装于斜孔内，拨动条12的左右移动驱动卡舌14作升降运动。

外锁组件包括外锁体壳21、第二弹性卡扣机构22、第二固定卡扣23。第二弹性卡扣机构22安装于外锁体壳21的一端，第二固定卡扣23固定于外锁体壳21的另一端。第一弹性卡扣机构11与第二弹性卡扣机构22相互对应，第一固定卡扣19与第二固定卡扣23相互对应。

第一固定卡扣19与第二固定卡扣23的结构相同。第一弹性卡扣机构11与第二弹性卡扣机构22的结构相同。参照图5，第一弹性卡扣机构11包括弹性卡扣111、卡扣弹簧112和卡扣螺钉113，主体锁壳10上加工有卡板101，卡板101与主体锁壳10形成卡槽102，弹性卡扣111装于卡槽102内并可在卡槽102内移动，卡扣螺钉113穿过卡板101与弹性卡扣111螺纹连接，卡扣弹簧112套装于卡扣螺钉113上，卡扣弹簧112位于弹性卡扣111与卡板101之间处并处于压缩状态，该卡扣弹簧112给弹性卡扣111施加弹性力。

优选设计方案，外锁体壳21上螺纹连接有两个导柱3，主体锁壳10上加工有两个导向孔，两个导柱3分别套装于两个导向孔内。

本发明的双面条锁的使用原理：第一弹性卡扣机构11和第一固定卡扣19分别与门窗上的卡位配合、第二弹性卡扣机构22和第二固定卡扣23分别与门窗上的卡位配合即可安装双面条锁，即安装时利用可伸缩的弹性卡扣111，用手分别一按主体锁壳10和外锁体壳21就可分别将主体锁组件1和外锁体组件2固定在门窗上，实现双面条锁的安装。扭动钥匙，钥匙扭动拨块13，拨块13带动拨动条12移动卡舌14作升降运动即可实现开锁和上锁，开锁时如图6所示，卡舌14下降处于释放状态，上锁时如图7所示，卡舌14上升降处于保护状态，即使在门或窗户的一侧拨动锁钩17也无法打开门或窗户。

本发明的双面条锁，安装时分别按压主体锁壳和外锁体壳即可实现安装固定，安装方便快捷，安装效率高，又省去开设安装螺丝孔，简化了加工工序，而且显得美观大方。还有本发明的双面条锁的拨动条与卡舌的配合设计合理，工作时卡舌受力均匀，经测试能百分百提供防盗保护作用，提升了用户安防保护的感受，使产品的使用价值和技术含量大大提升。

以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
