一种中药材原料根茎切片机的制作方法

本发明涉及中药材制药设备技术领域，具体涉及一种中药材原料根茎切片机。

背景技术：

中药材原料多为植物根茎叶，制药前通常要经过切片步骤。对很多中药材原料根茎而言，根茎的直径大小不一，长短不一，硬度不一，而目前常用的中药材切片机只能适应一定规格范围的中草药原料根茎切片，对原材料的适应性不高。

技术实现要素：

本发明的目的是提出一种结构简单，对原材料适应性强的中药材原料根茎切片机。

根据本发明提供的中药材原料根茎切片机，包括转盘以及进料机构，所述转盘的侧面固设有沿所述转盘的径向设置的切削刀具，所述进料机构设置在所述转盘的侧面旁侧，所述进料机构与所述切削刀具的相对的一面设有镂空部，所述镂空部与所述进料机构的进料口连通，所述进料口的竖向截面呈半圆锥形状。

本发明的中药材原料根茎切片机使用时，将中药材原料根茎的一端放入进料口，随着转盘转动，带动转盘侧面的切削刀具对中药材原料根茎进行切片，对于较长的中药材原料根茎，只需手持中药材原料根茎的另一端，随着切片工作的进行缓慢递进中药材原料根茎即可，而对于较短的中药材原料根茎，则可直接放入进料口，由于进料口具有一端倾斜弧面，中药材原料根茎在重力作用下会自然下落，完成切片工作，并且由于进料口具有半圆弧形的入口，因此也可以适应多种直径的中药材原料根茎；综上所述，本发明的中药材原料根茎切片机对原材料适应性强，适于推广使用。

进一步的，所述切削刀具为贯穿所述转盘设置的刀片，所述刀片通过螺栓与所述转盘固定。这样的刀片固定方式，切削时刀片可承受的力矩更大，更适于切割硬度较高的中药材原料根茎。

进一步的，所述进料结构沿所述转盘径向的旁侧设有集料槽。切片时，切出的中药材原料片有些会自然下落，有些会在切削刀具的带动下飞溅，通过设置集料槽，可以完成对飞溅的中药材原料片收集。

进一步的，所述进料机构与固定台面固定，所述进料机构固定在固定台面的边缘，所述转盘的侧面与所述固定台面的边缘平行。切片工作时，进料机构收到往下的震荡的力，通过与固定台面的边缘固定，可保持进料机构的牢固，保持切片工作过程的稳定性。

进一步的，所述集料槽的槽底面设有筛孔。这样由集料槽收集的中药材原料片在滑落过程中，混杂在其中的切片过程中产生的中药材原料根茎碎屑会从筛孔中落下，从而减少成品中药材原料片中的碎屑。

附图说明

图1为本发明的结构示意图。

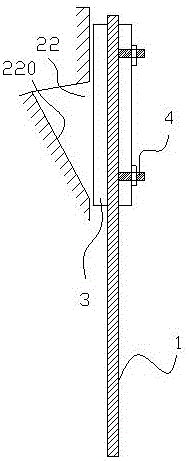

图2为本发明的进料口与切削刀具和转盘的配合结构示意图。

具体实施方式

下面对照附图，通过对实施实例的描述，对本发明的具体实施方式如所涉及的各构件的形状、构造、各部分之间的相互位置及连接关系、各部分的作用及工作原理等作进一步的详细说明。

如图1、2，本发明的中药材原料根茎切片机，包括转盘1以及进料机构2，转盘1的侧面固设有沿转盘1的径向设置的切削刀具3，进料机构2设置在转盘1的侧面旁侧，进料机构2与切削刀具3的相对的一面设有镂空部21，镂空部21与进料机构2的进料口22连通，进料口22的竖向截面呈半圆锥形状。

本发明的中药材原料根茎切片机使用时，将中药材原料根茎的一端放入进料口22，随着转盘转动，带动转盘1侧面的切削刀具3对中药材原料根茎进行切片，对于较长的中药材原料根茎，只需手持中药材原料根茎的另一端，随着切片工作的进行缓慢递进中药材原料根茎即可，而对于较短的中药材原料根茎，则可直接放入进料口22，由于进料口22具有一端倾斜弧面220，中药材原料根茎在重力作用下会自然下落，完成切片工作，并且由于进料口具有半圆弧形的入口221，因此也可以适应多种直径的中药材原料根茎；综上所述，本发明的中药材原料根茎切片机对原材料适应性性强，适于推广使用。
