本实用新型涉及测试架设备技术领域,具体为一种功放功能板测试架。
背景技术:
目前,目前市场上的功放功能板调试架笨重,移动不方便,功能较少,只能满足少部分功能的测试,且结构不够简洁,在测试时连线比较繁琐,由于没有调试功能,所以测试出来的结果不够准确,不能根据调试内容做出判断,且普通的测试架没有收线盒,导致测试用的导线容易丢失,普通的测试架设备没有密封的箱体使得设备不受保护容易发生毁坏。
技术实现要素:
本实用新型的目的在于提供一种功放功能板测试架,以解决上述背景技术中提出的问题,所具有的有益效果是:该功放功能板测试架移动方便,功能齐全,设备外观简洁大方,重要的测试设备有安全防护外壳,所以不容易发生外力破坏,密封的橡胶圈使得设备在闲置不用时不会因外部环境而发生锈蚀毁坏。
为实现上述目的,本实用新型提供如下技术方案:一种功放功能板测试架,包括测试箱、隔板、支架、显示器、调节旋钮和显示器端口,所述支架下方安装有换向节,所述支架通过换向节与滚轮相连,所述隔板安装在支架上,所述隔板上设置有工具箱和收线箱,且工具箱位于收线箱的左侧,所述测试箱安装在支架的顶部,所述显示器安装在箱体上,所述显示器左侧设置有开关,所述显示器右侧安装有扩音器,所述调节旋钮固定在箱体左下角,所述调节旋钮右侧依次设置有放大器输入端、放大器输出端和显示器端口,所述箱体上方安装有箱盖。
优选的,所述箱体右侧面设置有电源接口。
优选的,所述箱盖前端面设置有卡键。
优选的,所述箱体前端面固定有凹槽。
优选的,所述箱盖和箱体的四周边缘安装有橡胶圈。
与现有技术相比,本实用新型的有益效果是:该功放功能板测试架增加了滚轮和换向节使得测试架移动方便,不需人力去搬动,下层设置的隔板可作为支撑,工具箱的增加可使测试工具使用方便且不易丢失,测试箱的增加使得测试设备得到了安全保护,不易被外力破坏,增加了测试架的使用寿命,增加的显示器端口可以更直观的测试功能板的性能参数,调节旋钮可使测试架测试功放板时得到最优的结果,收线箱的设置,解决了测试用导线容易丢失的问题,盖板上设置的橡胶圈使得测试箱密封性更好,不会因外部环境的改变而产生影响。
附图说明
图1为本实用新型的整体结构示意图;

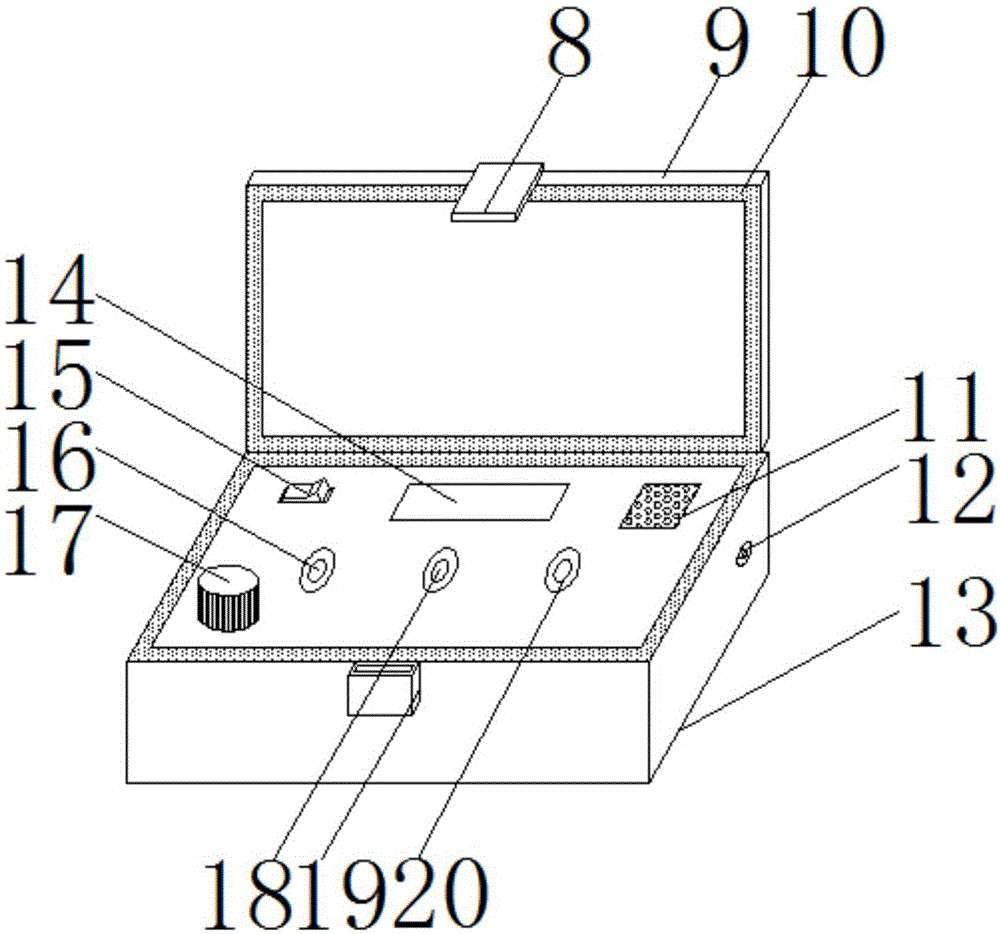

图2为本实用新型的测试箱结构示意图。
图中:1-测试箱;2-收线箱;3-隔板;4-支架;5-换向节;6-工具箱;7-滚轮;8-卡键;9-箱盖;10-橡胶圈;11-扩音器;12-电源接口;13-箱体;14-显示器;15-开关;16-放大器输入端;17-调节旋钮;18-放大器输出端;19-凹槽;20-显示器端口。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
请参阅图1和图2,本实用新型提供的一种实施例:一种功放功能板测试架,包括测试箱1、隔板3、支架4、显示器14、调节旋钮17和显示器端口20,支架4下方安装有换向节5,支架4通过换向节5与滚轮7相连,隔板3安装在支架4上,隔板3上设置有工具箱6和收线箱2,且工具箱6位于收线箱2的左侧,测试箱1安装在支架4的顶部,显示器14安装在箱体13上,显示器14左侧设置有开关15,显示器14右侧安装有扩音器11,调节旋钮17固定在箱体13左下角,调节旋钮17右侧依次设置有放大器输入端16、放大器输出端18和显示器端口20,箱体13上方安装有箱盖9,箱体13右侧面设置有电源接口12,箱盖9前端面设置有卡键8,箱体13前端面固定有凹槽19,箱盖9和箱体13的四周边缘安装有橡胶圈10。
工作原理:使用时,打开箱盖9,从收线箱2内拿出电源线插入电源接口12上,接通电源,打开开关15,再从收线箱2内拿出输入线,输入线一侧接入到放大器输入端口16,另一侧接入到功放功能板接口,拿出输出线,输出线一侧接放大器输出端口18,另一侧接入到显示器端口20,通过调节旋钮17来观察显示器14上的数据和扩音器11的放音效果,直到达到最佳效果。
对于本领域技术人员而言,显然本实用新型不限于上述示范性实施例的细节,而且在不背离本实用新型的精神或基本特征的情况下,能够以其他的具体形式实现本实用新型。因此,无论从哪一点来看,均应将实施例看作是示范性的,而且是非限制性的,本实用新型的范围由所附权利要求而不是上述说明限定,因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
