可折叠发动机维修支架的制作方法

文档序号:11963833阅读:389来源:国知局
可折叠发动机维修支架的制作方法与工艺

本实用新型涉及发动机维修工具技术领域,尤其涉及一种可折叠发动机维修支架。



背景技术:

车辆发动机在维修时,需要将发动机拆下独立放置,发动机底部结构复杂,设有各种部件,需要使用支撑架才能够放置平稳。现有的发动机支架多为固定支架,每种车型的发动机对应着一种发动机支架,在大型维修车间需要放置多个发动机支架,存放占用空间大,搬运移动费时费力,使用不方便,因此,有必要提供一种新的发动机维修支架来解决上述技术问题。



技术实现要素:

本实用新型所解决的技术问题在于提供一种可应用于多种型号发动机的可折叠发动机维修支架。该支架具有使用方便、结构简单、支撑稳固的优点。

为解决上述技术问题,本实用新型采用如下技术方案:一种可折叠发动机维修支架,其特征在于:由折叠底盘、插接在折叠底盘两侧的四个伸缩架、安装在伸缩架上的四个支撑柱组成,所述折叠底盘包括左、右对称的第一底盘架和第二底盘架,第一底盘架和第二底盘架中间通过销轴铰接,所述伸缩架为U形方管架,第一底盘架和第二底盘架两侧设有插接槽,伸缩架的U形方管架的两侧方管可以插入插接槽内;所述支撑柱利用移动支座安装在伸缩架U形方管架的横边上,移动支座通过螺栓固定在伸缩架上,伸缩架U形方管架的横边上设有螺栓移动槽,移动支座与螺栓一起沿螺栓移动槽移动,可以带动支撑柱同步移动。

作为本技术方案的进一步改进,所述移动支座上方设有立柱固定槽,立柱固定槽为内侧面及上面敞口的方槽,支撑柱底端利用销轴安装在立柱固定槽内,支撑柱可以以销轴为中心向内侧转动90度,支撑柱底部设有与立柱固定槽连接的定位螺栓。

作为本技术方案的进一步改进,所述支撑柱顶端设有可以更换的支撑顶盖,支撑顶盖与支撑柱通过高度可调的螺杆连接。

本实用新型所述可折叠发动机维修支架,通过调节伸缩架的插入深度可以调节支撑柱的纵向间距,通过移动支座的左右滑动可以调节支撑柱的横向间距,支撑柱的支撑顶盖高度可调,可以根据发动机的型号随意调整支撑柱的位置和高度,可用于对多种型号的发动机进行支撑,可折叠存放,节省存放空间,使用方便,适用于各种车辆维修单位使用。

附图说明

图1为本实用新型所述可折叠发动机维修支架的侧面结构示意图。

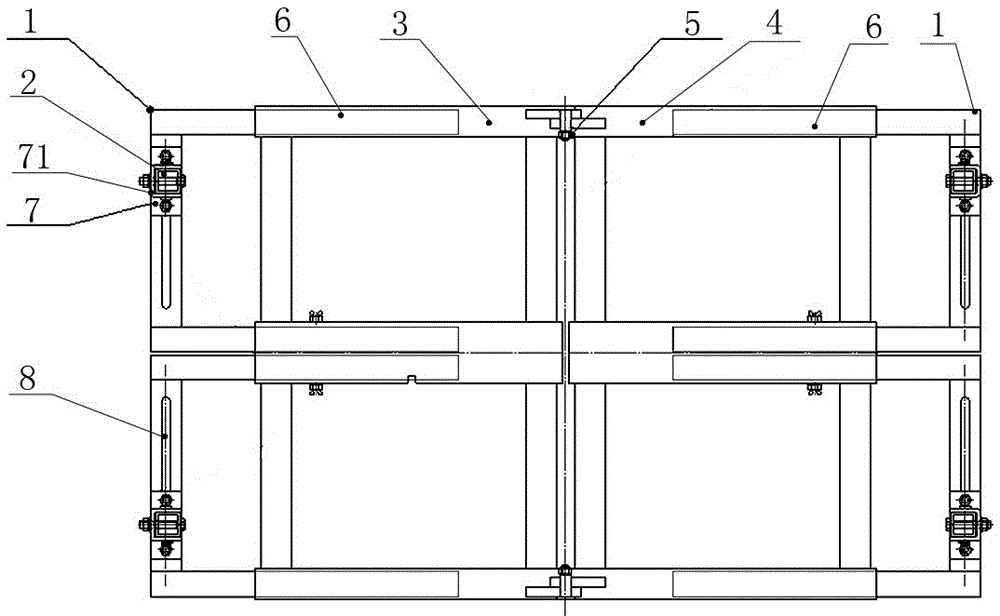

图2为本实用新型所述可折叠发动机维修支架的俯视结构示意图。

图3为本实用新型所述可折叠发动机维修支架折叠状态示意图。

图中对应的部件名称为:1伸缩架、2支撑柱、3第一底盘架、4第二底盘架、5销轴、6插接槽、7移动支座、8螺栓移动槽、71立柱固定槽、21支撑顶盖、22螺杆。

具体实施方式

请参阅图1至图3所示,本实用新型提供一种可折叠发动机维修支架,由折叠底盘、插接在折叠底盘两侧的四个伸缩架1、安装在伸缩架上的四个支撑柱2组成,所述折叠底盘包括左、右对称的第一底盘架3和第二底盘架4,第一底盘架和第二底盘架中间通过销轴5铰接,所述伸缩架为U形方管架,第一底盘架和第二底盘架两侧设有插接槽6,伸缩架的U形方管架的两侧方管可以插入插接槽内;所述支撑柱2利用移动支座7安装在伸缩架U形方管架的横边上,移动支座7通过螺栓固定在伸缩架上,伸缩架U形方管架的横边上设有螺栓移动槽8,移动支座与螺栓一起沿螺栓移动槽移动,可以带动支撑柱2同步移动。所述移动支座7上方设有立柱固定槽71,立柱固定槽为内侧面及上面敞口的方槽,支撑柱2底端利用销轴安装在立柱固定槽内,支撑柱可以以销轴为中心向内侧转动90度,支撑柱底部设有与立柱固定槽连接的定位螺栓。所述支撑柱2顶端设有可以更换的支撑顶盖21,支撑顶盖与支撑柱通过高度可调的螺杆22连接。

基于上述结构设计的可折叠发动机维修支架,将第一底盘架3和第二底盘架4展开放置于地面,根据发动机的型号调整伸缩架和移动支座7的位置,使支撑柱2移动至发动机的最佳支撑位置,调整支撑柱2的螺杆高度使支撑顶盖的高度处于合适位置。使用完毕后,将支撑柱底部与立柱固定槽连接的定位螺栓打开,将支撑柱2向内折叠90度放平,再将第一底盘架3和第二底盘架4折叠,折叠后的维修支架占用空间少,移动搬运更加方便。

以上所述,仅是本实用新型的最佳实施例而已,并非对本实用新型作任何形式上的限制,任何熟悉本领域的技术人员,在不脱离本实用新型技术方案范围情况下,利用上述揭示的方法内容对本实用新型技术方案做出许多可能的变动和修饰,均属于权利要求书保护的范围。
