一种多功能型螺丝起子手柄的制作方法

本实用新型涉及一种起子手柄，具体是一种多功能型螺丝起子手柄。

背景技术：

螺丝是制造业和日常生活中常见的一种物品，螺丝是利用物体的斜面圆形旋转和摩擦力的物理学和数学原理，循序渐进地紧固器物机件的工具。螺丝为日常生活中不可或缺的工业必需品：如照相机、眼镜、钟表、电子等使用的极小的螺丝；电视、电气制品、乐器、家具等的一般螺丝；至于工程、建筑、桥梁则使用大型螺丝、螺帽；交通器具、飞机、电车、汽车等则为大小螺丝并用。螺丝在工业上负有重要任务，只要地球上存在着工业，则螺丝的功能永远重要。人们在日常生活和工业生产中，经常需要将螺丝拧出，人们通常是采用螺丝刀将螺丝起出，螺丝的深度不同就需要使用者采用不同长度的螺丝刀或者将螺丝刀的长度进行调节，但是现有的螺丝刀都是手动调节螺丝刀长度，这个需要的力气较大，花费时间长，这就为使用者带来了不便。

技术实现要素：

本实用新型的目的在于提供一种多功能型螺丝起子手柄，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种多功能型螺丝起子手柄，包括后旋盖、外套、T型杆、长弹簧、旋具头、前推套、弹簧、磁石和批咀，所述后旋盖内部设置有空腔，后旋盖通过铜套安装在外套的左侧，铜套安装在空腔内并且采用卡环固定，外套内部设置有腔体，T型杆安装在腔体内并且T型杆两侧的外沿部分卡住腔体的两端，T型杆的长杆部分安装在六角棒内，长弹簧套设在T型杆上并且六角棒的外部设置有弹簧圈，弹簧圈的最右端和外套之间设置有旋具头并且旋具头外部环绕有弹簧，旋具头和外套之间安装有前推套，旋具头的内部安装有小套筒并且批咀安装在小套筒内部，批咀和六角棒通过磁石连接，六角棒和前推套之间安装有钢珠。

作为本实用新型进一步的方案：外套的外部安装有套圈，长弹簧采用拉伸弹簧。

作为本实用新型进一步的方案：套圈采用橡胶或者硅胶材料制作，卡环的形状为字母C型。

与现有技术相比，本实用新型的有益效果是：该装置结构简单，设计合理，可拆卸性好，便于安装和更换；故障率低，使用安全性和运行稳定性好，该装置操作简单方便，只需转动后旋盖即可使得装置在正常状态和伸长状态之间转换，十分省力，大大提高了工作效率。

附图说明

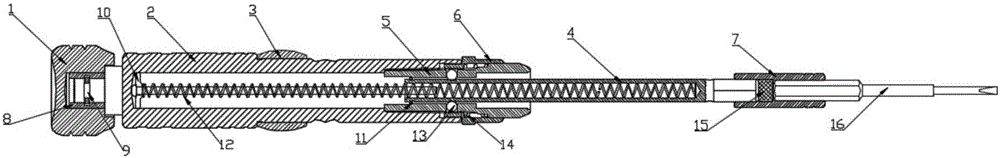

图1为多功能型螺丝起子手柄正常状态的结构示意图。

图2为多功能型螺丝起子手柄伸长状态的结构示意图。

图3为多功能型螺丝起子手柄中后旋盖的结构示意图。

图4为多功能型螺丝起子手柄中外套的结构示意图。

图5为多功能型螺丝起子手柄中六角棒的结构示意图。

图6为多功能型螺丝起子手柄中旋具头的结构示意图

图7为多功能型螺丝起子手柄中T型杆的结构示意图。

图8为多功能型螺丝起子手柄中批咀的结构示意图

其中：1-后旋盖，2-外套，3-套圈，4-六角棒，5-旋具头，6-前推套，7-小套筒，8-铜套，9-卡环，10-T型杆，11-弹簧圈，12-长弹簧，13-钢珠，14-弹簧，15-磁石，16-批咀。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-8，一种多功能型螺丝起子手柄，包括后旋盖1、外套2、T型杆10、长弹簧12、旋具头5、前推套6、弹簧14、磁石15和批咀16，所述后旋盖1内部设置有空腔，后旋盖1通过铜套8安装在外套2的左侧，铜套8安装在空腔内并且采用卡环9固定，外套2内部设置有腔体，T型杆10安装在腔体内并且T型杆10两侧的外沿部分卡住腔体的两端，T型杆10的长杆部分安装在六角棒4内，长弹簧12套设在T型杆10上并且六角棒4的外部设置有弹簧圈11，弹簧圈11的最右端和外套2之间设置有旋具头5并且旋具头5外部环绕有弹簧14，旋具头5和外套2之间安装有前推套6，旋具头5的内部安装有小套筒7并且批咀16安装在小套筒7内部，批咀16和六角棒4通过磁石15连接，六角棒4和前推套6之间安装有钢珠13。外套2的外部安装有套圈3，长弹簧12采用拉伸弹簧。套圈3采用橡胶或者硅胶材料制作，卡环9的形状为字母C型。

本实用新型的工作原理是：旋转后旋盖1，T型杆10转动带动旋具头5转动，弹簧圈11松动，六角棒4弹出带动批咀16弹出，从而可以使得批咀16与旋具头5的距离变大，装置变成伸长状态，批咀16可以起出更深螺丝孔内的螺丝；使用完毕后，反向旋转后旋盖1，批咀16在长弹簧12的回复力作用下回收，装置回复到正常状态。

该装置结构简单，设计合理，可拆卸性好，便于安装和更换；故障率低，使用安全性和运行稳定性好，该装置操作简单方便，只需转动后旋盖1即可使得装置在正常状态和伸长状态之间转换，十分省力，大大提高了工作效率。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下作出各种变化。
