一种多功能绝缘杆的制作方法

本实用新型属于电气设备技术领域，涉及一种绝缘杆，尤其是一种多功能绝缘杆。

背景技术：

更换高爆开关柜内的照明灯泡和干燥剂时需要停电，然后由检修人员爬进柜体手动拧下灯泡，并且取出干燥剂，由于灯泡温度很高，容易烫伤检修人员，所以这种操作方式费力而且对人员造成一定的危险性；因此，本领域急需一种能够避免人员进入柜体的装置，既能够保证检修工作的顺利进行，又对检修人员的人身安全有一定的保护作用。

技术实现要素：

本实用新型的目的在于克服上述现有技术的缺点，提供一种多功能绝缘杆，其能够使检修人员不用进入开关柜就能进行拆卸灯泡或取出干燥剂的操作。

本实用新型的目的是通过以下技术方案来解决的：

这种多功能绝缘杆，包括绝缘杆体，所述绝缘杆体的上端固定有用以夹持开关柜灯泡的夹持机构，所述绝缘杆体的下端设置有用以钩取开关柜内干燥剂的挂钩。

上述夹持机构为上端成敞口的倒锥形筒体。

上述夹持机构为固定在绝缘杆体上端倒装的矿泉水瓶，所述矿泉水瓶的瓶口套接在绝缘杆体上端，矿泉水瓶的瓶底切去。

上述夹持机构包括固定在绝缘杆体上端的一敞口筒体，在敞口筒体内的底部通过转轴设置有一灯泡夹持杆，所述灯泡夹持杆与转轴形成杠杆机构，所述夹持杆的上部与筒体的底部之间还连接有拉力弹簧，加持杆的下端连接有拉绳，所述拉绳由绝缘杆体的杆壁传入绝缘杆体内，并由绝缘杆体下端穿出。

上述绝缘杆体内的上部设置有用以引导拉绳的引环。

上述灯泡夹持杆的上端设置有用以增加与开关柜灯泡之间摩擦的衬垫。

上述绝缘杆体的上端固定设置有电机，所述电机的输出轴朝上，所述夹持机构包括用以包裹住开关柜灯泡的筒体，所述筒体下端安装在电机输出轴上，所述电机的开关设置在绝缘杆体下端的手持部位。

进一步，以上在绝缘杆体的手持部位设置有用以给电机供电的电池仓。

本实用新型具有以下有益效果：

本实用新型首先是对检修时间的绝对优化，可以使检修人员能够不进入开关柜就能实施对灯泡和干燥剂的取出，提高了检修人员的安全保证。

进一步的，本实用新型可以用简单的半截矿泉水瓶外加插入瓶嘴的塑料杆配合使用，一端可以拧下或拧上开关柜内的照明灯泡；另一端加一挂钩可以取出干燥剂，这种方法不仅提高了工作效率，而且安全可靠。

进一步的，本实用新型还提供一种采用电动的夹持机构，从而使拆卸灯泡自动化，更加方便快捷实施检修。

附图说明

图1为本实用新型的结构示意图；

图2为本实用新型另一种夹持机构结构示意图。

其中：1为绝缘杆体；2为夹持机构；3为挂钩；4为开关柜灯。

具体实施方式

下面结合附图对本实用新型做进一步详细描述：

参见图1，本实用新型的多功能绝缘杆，包括绝缘杆体1，所述绝缘杆体1的上端固定有用以夹持开关柜灯泡4的夹持机构2，所述绝缘杆体1的下端设置有用以钩取开关柜内干燥剂的挂钩3。

在本实用新型的其中一种实施例中，夹持机构2为上端成敞口的倒锥形筒体。并且，为了节省成本，这种夹持机构2可以是固定在绝缘杆体上端倒装的矿泉水瓶，矿泉水瓶的瓶口套接在绝缘杆体1上端，矿泉水瓶的瓶底切去。

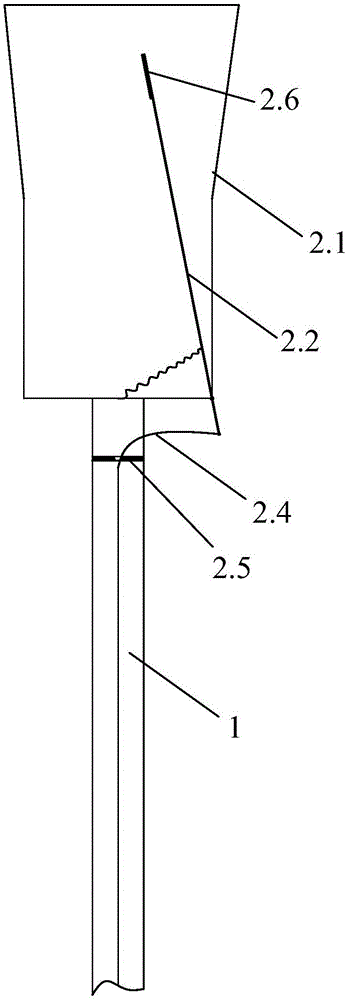

参见图2：本实用新型的另一种实施例中，夹持机构2包括固定在绝缘杆体1上端的一敞口筒体2.1，在敞口筒体2.1内的底部通过转轴设置有一灯泡夹持杆2.2，灯泡夹持杆2.2与转轴形成杠杆机构，夹持杆2.2的上部与筒体2.1的底部之间还连接有拉力弹簧，加持杆2.2的下端连接有拉绳2.4，拉绳2.4由绝缘杆体1的杆壁传入绝缘杆体1内，并由绝缘杆体1下端穿出。绝缘杆体1内的上部设置有用以引导拉绳2.4的引环2.5。灯泡夹持杆2.2的上端设置有用以增加与开关柜灯泡4之间摩擦的衬垫2.6。

本实用新型还可以提供另一种不同于上述两种实施例结构的方式(图中未示出)：绝缘杆体1的上端固定设置有电机，电机的输出轴朝上，所述夹持机构2包括用以包裹住开关柜灯泡4的筒体，所述筒体下端安装在电机输出轴上，所述电机的开关设置在绝缘杆体1下端的手持部位。在绝缘杆体1的手持部位设置有用以给电机供电的电池仓。

本实用新型的工作过程如下：

在使用时，工作人员拿起绝缘杆体1，将夹持机构2伸进开关柜中，使夹持机构2夹持开关柜灯泡4，然后转动绝缘杆体1，从而将灯泡拧下(电动夹持机构只需要开动按钮即可卸下灯泡)。当需要去除干燥剂时，反拿绝缘杆体，用挂钩3直接钩取干燥剂，省去了检修人员进入开关柜的动作，保证了安全，提高了工作效率。
