本实用新型涉及一种汽车内饰配件,更具体地说,它涉及一种汽车门把手。
背景技术:
汽车门把手是汽车的内饰件之一,为了增加门把手握持时的手感,通过门把手的骨架外表面蒙上一层皮质材料,皮质材料与门把手之间采用胶水相互胶合,由于皮质材料与骨架之间均为不透气材料,涂覆在骨架与皮质材料之间的胶水很难被蒸发,这样就导致皮质材料迟迟无法与骨架完全贴合。
技术实现要素:
针对现有技术存在的不足,本实用新型的目的在于提供一种汽车门把手,骨架外表面与蒙皮之间的胶水可以通过透气孔散发,使胶水凝固的速度加快,使蒙皮牢牢的被胶合在骨架的外表面。
为实现上述目的,本实用新型提供了如下技术方案:一种汽车门把手,包括骨架与通过胶水胶合与骨架上的蒙皮,所述的骨架上设有连接门板的若干个连接柱,所述的连接柱上设有螺钉孔,所述的骨架包括靠手部以及与靠手部相连的手拉部,所述的手拉部设置有手拉部,所述的骨架上设有若干个贯通内外表面的透气孔。
通过采用上述技术方案,骨架的内侧面设有连接柱,通过连接柱上设置的螺钉孔,实现与门板之间的相互固定;在骨架上设置有贯通内外表面的透气孔,透气孔的形状可以为任何几何形状,当在骨架外表面涂覆胶水并覆盖上蒙皮之后,骨架外表面与蒙皮之间的胶水可以通过透气孔散发,使胶水凝固的速度加快,使蒙皮牢牢的被胶合在骨架的外表面。
本实用新型进一步设置为:所述的骨架上设有透气格栅,所述的透气孔位于透气格栅上。
通过采用上述技术方案,设置透气格栅主要用于对胶水进行集中的挥发,可将透气格栅设置在面积比较大的面上。
本实用新型进一步设置为:所述的骨架上设有格栅安装口,所述的透气格栅固定于格栅安装口上。
通过采用上述技术方案,骨架与透气格栅分开制造,这样透气格栅与骨架之间可以采用不同的材料,特别是在透气格栅设置透气孔之后,选用结构强度比较好的材料,使得汽车门把手设置透气孔之后,整体的结构强度依旧符合要求,在蒙皮的时候,将透气格栅固定到安装口上,通过透气格栅对蒙皮进进行支撑。
本实用新型进一步设置为:所述的透气背向蒙皮的面上设有卡扣,所述的透气格栅与骨架之间通过卡扣连接,所述透气格栅的表面与骨架的外表面齐平。
通过采用上述技术方案,透气格栅与骨架之间通过卡扣连接,在装配的时候,比较快速便捷无需用到其他工具。
本实用新型进一步设置为:所述的透气格栅与骨架之间通过螺钉连接,所述透气格栅的表面与骨架的外表面齐平。
通过采用上述技术方案,透气格栅与骨架之间通过螺钉连接,这样可以使透气格栅与骨架之间的连接更加的稳定,使透气格栅可以承受更大的外力,增加骨架的结构稳定性。
本实用新型进一步设置为:所述的透气格栅与骨架一体注塑成形。
通过采用上述技术方案,透气格栅与骨架一体注塑成型,成产升本较低,且生产效率高。
本实用新型进一步设置为:所述连接柱的设置有垂直骨架内表面的连接板,所述的连接板与骨架内表面之间设置有第一加强筋,所述连接柱的外表面与连接板时间设置有第二加强筋。
通过采用上述技术方案,连接柱与骨架内表面通过垂直的连接板进行固定,增加连接柱与骨架内表面之间的间隙,使的门把手与门板之间的连接更加的灵活,在连接板增设第一加强筋之后,连接板的结构强度将获得将强,同时连接柱和连接板之间设置的第二加强筋,也进一步增加了连接柱的结构强度,使门板与把手连接的稳定性增加。
本实用新型进一步设置为:所述的骨架包括骨架本体与手拉体,所述骨架本体构成手拉部的上表面,所述手拉体构成手拉部的侧面。
通过采用上述技术方案,骨架本体与手拉体分开制造,可以使骨架本体与扶手体分别进行蒙皮,在汽车门把手的形状比较复杂的时候,依然可以比较好的进行蒙皮。
附图说明

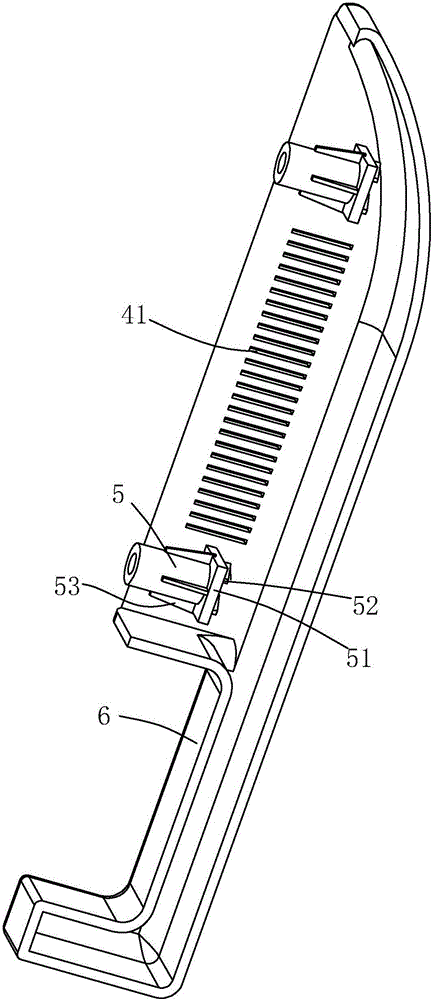

图1为实施例一骨架的正面结构示意图;
图2为实施例一骨架的反面结构示意图;
图3为实施例二骨架的正面结构示意图;
图4为实施例三骨架的反面结构示意图。
附图标记:1、骨架;11、卡扣;2、靠首部;3、手拉部;4、透气格栅;41、透气孔;42、卡槽;43、固定凸耳;5、连接柱;51、连接板;52、第一加强筋;53、第二加强筋;6、手拉部。
具体实施方式
实施例一:
如图1所示,一种汽车门把手,包括骨架1,骨架1的外表面通过胶水胶合有蒙皮(为了便于方便骨架结构的表达,附图中未画出),骨架1包括水平设置的靠手部2,由于靠手部2的面积较大,因此在靠手部2上设置有透气格栅4,其中透气格栅4与骨架1为一体设置,在生产的时候可以直接一体注塑成型,进气格栅的上透气孔41的形状为长条形,透气孔41贯穿骨架1的上表面与下表面,在骨架1上表面涂覆胶水并胶合上蒙皮之后,骨架1外表面蒙皮之间的胶水可以通过透气孔41散发掉,加快蒙皮被胶合在骨架1上的时间,从而增加了汽车门把手的生产效率。
在骨架1的前端设置有手拉部3,手拉部3由骨架1和手拉体6拼接而成,其中手拉部3垂直设置与骨架1的下方,这样设置以后,挂架主体构成手拉部3的上表面,而手拉体6构成了手拉部3的侧面,骨架1与手拉部3分别进行蒙皮,这样设置的原因是为了蒙皮的工艺更加简单,由于骨架1与手拉体6分别进行了蒙皮,假使汽车门把手的形状变得复杂,依旧可以进行生产制造。
在骨架1的内侧侧面设有若干个用于连接门板的连接柱5,在连接柱5的中心设置有螺纹孔,汽车门把手和门板之间通过螺钉进行连接;连接柱5的端部设置有连接板51,连接板51垂直设置于骨架1的内表面,设置连接板51的好处在于增加了连接柱5与骨架1内表面的间隙,在蒙皮的时候,方便对骨架1的边缘进行包边,不受连接柱5的干涉,另外连接板51的设置减小了连接柱5与骨架1内侧面的接触面积,这样就可以增设很多透气孔41,增加了胶水挥发的速度;为了增加连接板51的结构强度,在连接板51和骨架1内表面之间设置了第一加强筋52,连接板51与连接柱5的外表面之间设置了第二加强筋53,采用这种结构增加了连接柱5与骨架1内表面连接的刚性,使把手固定到门板上之后的连接更加的稳定。
实施例二:
一种汽车门把手,本实施例与实施例一的区别点在于在骨架1上设置了格栅安装口,在骨架1的内表面设置有卡扣11,卡扣11位于格栅安装口的两侧,在进气格栅的两侧设置有与卡扣11相配合的卡槽42,在蒙皮之前,将带有透气孔41的透气格栅4通过卡接的形式固定到格栅安装口上,采用卡接的形式,使安装的时候更加的迅速快捷;透气格栅4被安装到骨架1上之后,透气格栅4的上表面与骨架1的外表面相齐平;当透气格栅4被固定在格栅安装口之后,再对骨架1进行蒙皮,由于骨架1与透气格栅4分开制造,因此透气格栅4的材料可以选择结构强度较好的材料,例如采用金属材料来扩大透气孔41的大小,同时又不会是汽车门把手的整体强度降低。
实施例三:
一种汽车门把手,与实施例二的不同点在于,透气格栅4与骨架1之间采用了螺钉连接,在骨架1的内表面设置有螺纹孔,在透气格栅4的侧面设置有固定凸耳43,螺钉穿过固定凸耳43实现与骨架1固定,螺钉连接的方式,可以使透气格栅4与骨架1之间连接牢靠,增加了汽车门把手的结构强度,以及汽车门把手的使用耐久度。
以上所述仅是本实用新型的优选实施方式,本实用新型的保护范围并不仅局限于上述实施例,凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出,对于本技术领域的普通技术人员来说,在不脱离本实用新型原理前提下的若干改进和润饰,这些改进和润饰也应视为本实用新型的保护范围。
