窄小空间使用的扳手转换装置的制作方法

本发明涉及建筑施工技术领域。

背景技术：

螺栓在施工现场使用非常广泛，大部分的投资者对建筑中的净标高要求比较高，会要求施工给留出尽可能大的净空及标高，施工单位也会配合业主要求，在图纸综合排布是尽量压缩标高，这样就造成了如法兰风管安装、电缆桥架等时如果靠墙或者靠顶部，有时安装螺栓的操作距离会只有几厘米，其螺栓的安装就比较蛮烦，由于操作空间的不足螺栓都无法完全拧紧，给工程造成了质量隐患。

技术实现要素：

本发明所解决的技术问题是提供一种窄小空间使用的扳手转换装置，可以在窄小空间中能辅助电动扳手或者手动扳手进行螺栓的安装和拆除。

本发明采用的技术方案是一种窄小空间使用的扳手转换装置，包括通过链传动的驱动件和传动件，驱动件中心为螺母套筒，传动件外圆周为齿轮，齿轮与传动链条相适配，传动链条带动传动件转动，传动件外圆周为齿轮，传动件中心为传动方孔，动力装置与螺母套筒相适配，传动方孔与待旋拧螺栓相适配。

所述驱动件、传动件和传动链条外设有防护罩。

本发明的有益效果是可以通过转换装置改变电动扳手力的方向,完成窄小空间使用传螺栓的紧固或拆卸，工作效率高。

附图说明

图1为本发明总体结构图。

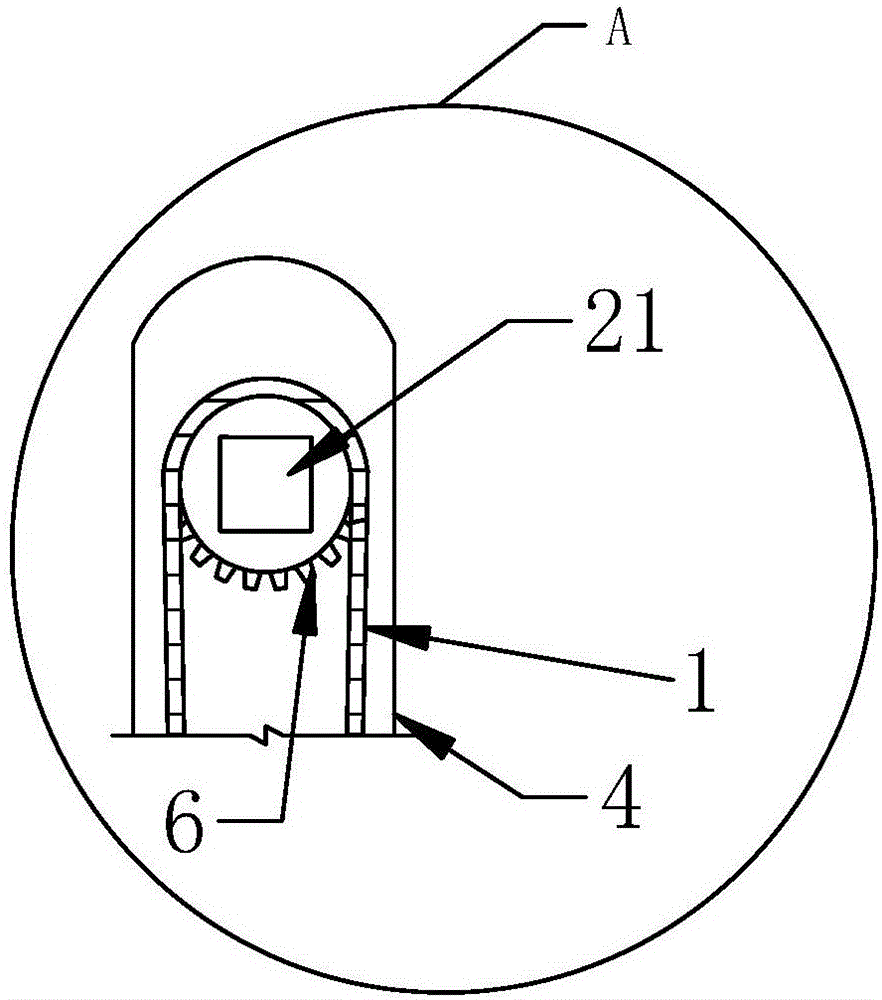

图2为驱动件结构图。

图3为传动件结构图。

图4为使用状态图一。

图5为使用状态图二。

图中标记为：1-传动链条，2-驱动件，21-螺母套筒，3-传动件，31-传动方孔，4-防护罩，6-齿轮，7-电动工具，81-电缆桥架，82-电缆桥架连接片，83-螺栓及防滑螺母。

具体实施方式

下面结合附图对本发明作进一步说明。

图1本发明总体设计简图，结合图2、图3可见，驱动件2和传动件3分别为两个齿轮，两个齿轮又传动链条1相连，链条作用是传导动力,作为驱动件2的齿轮中间为螺母套筒21，用来连接电动扳手或者手动扳手。作为传动件3的齿轮中空，中心为传动方孔31，来连接套筒扳手的连接杆。

在使用过程中，当在施工过程中碰到窄小空间中需要拧螺栓的情况,比如桥架安装时碰到需拧紧的螺栓正好处于靠墙的位置,由于桥架离墙的间距比较小,在这样的情况下桥架的连接螺栓完全是没有办法用电动工具或者手动工具完成安装,利用本实用新型就可以如图4所示的方法来完成。

如图5所示，在桥架位置安装螺栓，旋工现场这样的情况非常普遍,这样在传动件3一端安装相应的尺寸套筒扳手,将套筒放置于螺栓上在驱动件2的另一端再与电动扳手相连,然后启动扳手、即可完成作业动作。

本实用新型可通过转换装置改变电动扳手力的方向,完成窄小空间中无法使用传统扳手作业工作、提高工作效率。
