一种间隙调节组件的制作方法

本实用新型涉及旋转模切机械领域，具体说是一种间隙调节组件。

背景技术：

现有间隙调节组件由调节螺杆和防松螺母组成，由于调节螺杆与螺孔之间存在间隙，防松螺母锁紧时调节螺杆会产生轴向窜动，使已调节好的间隙产生变动，导致调隙精度大幅降低，无法满足高精度旋转模切刀架的调隙精度要求。

技术实现要素：

为了克服上述现有技术的缺陷，本实用新型所要解决的技术问题是提供一种调隙精度高的间隙调节组件，以解决现有调节螺杆采用螺母防松，锁紧时会产生轴向窜动，使已调节好的间隙产生变动，导致调隙精度大幅降低，无法满足高精度旋转模切刀架的调隙精度要求的问题。

为了解决上述技术问题，本实用新型采用的技术方案为：

一种间隙调节组件，包括调节螺杆、固定座和锁紧螺钉，所述调节螺杆包括不带螺纹的光杆段和带有螺纹的螺杆段，所述固定座的中间开设有孔径比光杆段的直径大0.02-0.07mm的第一通孔，调节螺杆的光杆段穿设于所述第一通孔内，所述固定座上围绕所述第一通孔开设有多个第二通孔，所述固定座的侧面开设有与第一通孔相连通的开口，所述开口的宽度为0.2-0.5mm，所述固定座的侧面上对应于所述开口的两侧分别设置有第三通孔和螺孔，所述锁紧螺钉穿过第三通孔和螺孔将开口两侧连接起来并使固定座夹紧光杆段。

其中，所述固定座的侧面上对应于所述开口设有第三通孔的一侧设置有台阶槽，所述锁紧螺钉的螺头容置于所述台阶槽内。

其中，所述螺杆段上的螺纹为细牙螺纹。

本实用新型的有益效果在于：采用上述结构的间隙调节组件，使用时，可将固定座通过穿设于第二通孔的螺钉固定在旋转模切刀架上，将调节螺杆调节好间隙后，通过锁紧螺钉的锁紧力使开口收缩变小，从而使固定座的第一通孔箍紧调节螺杆的光杆段，实现调节螺杆的防松。防松过程不会造成调节螺杆的轴向窜动，从而避免已调节好的间隙产生变动，保证了调节螺杆的调隙精度，很好地满足了高精度旋转模切刀架的调隙精度要求。

附图说明

图1所示为本实用新型实施例的间隙调节组件的结构示意图。

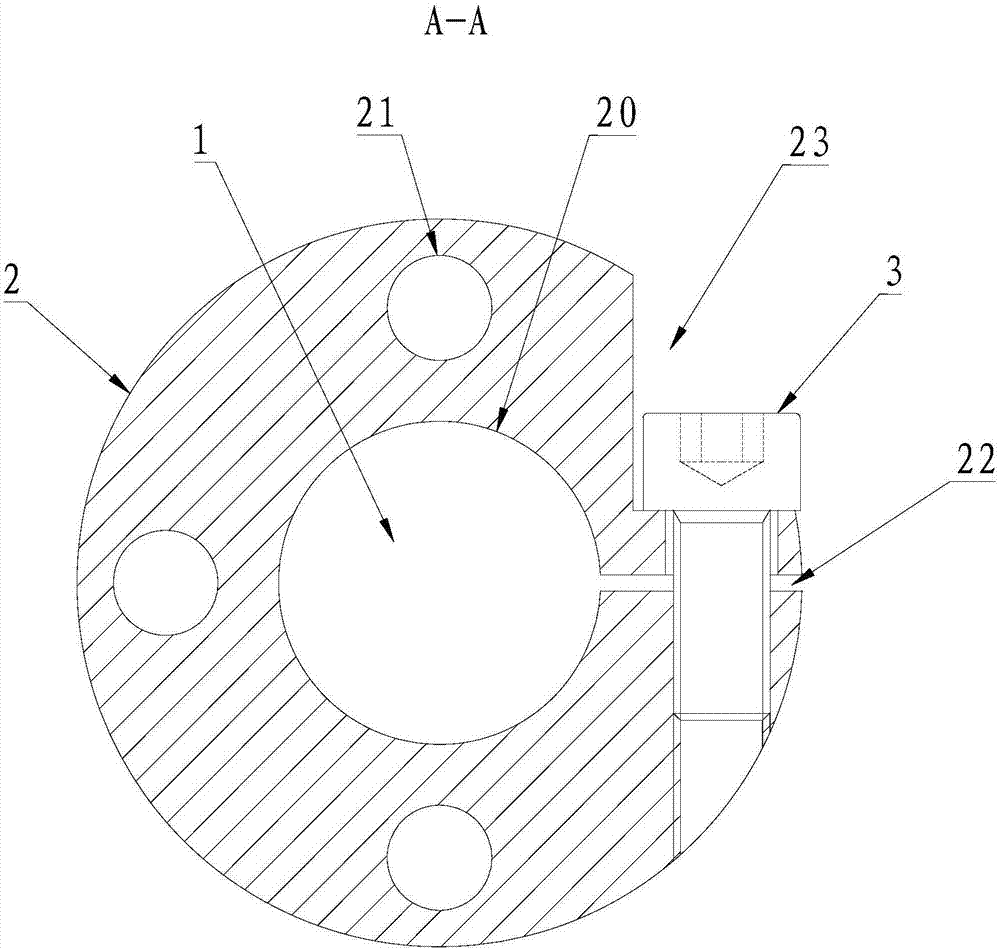

图2所示为图1的A-A剖视图。

标号说明：

1-调节螺杆；2-固定座；3-锁紧螺钉；20-第一通孔；21-第二通孔；22-开口；23-台阶槽。

具体实施方式

为详细说明本实用新型的技术内容、所实现目的及效果，以下结合实施方式并配合附图予以说明。

请参照图1和图2所示，本实用新型提供的间隙调节组件，包括调节螺杆1、固定座2和锁紧螺钉3，所述调节螺杆1包括不带螺纹的光杆段和带有螺纹的螺杆段，所述固定座2的中间开设有孔径比光杆段的直径大0.02-0.07mm的第一通孔20，调节螺杆1的光杆段穿设于所述第一通孔20内，所述固定座2上围绕所述第一通孔20开设有多个第二通孔21，所述固定座2的侧面开设有与第一通孔20相连通的开口22，所述开口22的宽度为0.2-0.5mm，所述固定座2的侧面上对应于所述开口22的两侧分别设置有第三通孔和螺孔，所述锁紧螺钉3穿过第三通孔和螺孔将开口22两侧连接起来并使固定座2夹紧光杆段。

在上述技术方案中，通过调节螺杆1实现精确调隙，通过固定在旋转模切刀架上的固定座2的第一通孔20箍紧调节螺杆1的光杆段实现防松，固定座2的夹紧力方向为径向。

从上述描述可知，本实用新型的有益效果在于：采用上述结构的间隙调节组件，使用时，可将固定座通过穿设于第二通孔的螺钉固定在旋转模切刀架上，将调节螺杆调节好间隙后，通过锁紧螺钉的锁紧力使开口收缩变小，从而使固定座的第一通孔箍紧调节螺杆的光杆段，实现调节螺杆的防松。防松过程不会造成调节螺杆的轴向窜动，从而避免已调节好的间隙产生变动，保证了调节螺杆的调隙精度，很好地满足了高精度旋转模切刀架的调隙精度要求。

进一步的，所述固定座2的侧面上对应于所述开口22设有第三通孔的一侧设置有台阶槽23，所述锁紧螺钉3的螺头容置于所述台阶槽23内。

从上述描述可知，本实用新型的有益效果在于：通过设置台阶槽，可以使锁紧螺钉的安装方便可靠，整体结构更平整紧凑，避免了锁紧螺钉外露造成的损伤。

进一步的，所述螺杆段上的螺纹为细牙螺纹。

从上述描述可知，本实用新型的有益效果在于：螺杆段的螺纹采用细牙螺纹，调节精度比普通螺纹更高，可实现调节螺杆的精确调隙，更好地满足高精度旋转模切刀架的调隙精度要求。

请参照图1和图2所示，本实用新型的实施例一为：

一种间隙调节组件，包括调节螺杆1、固定座2和锁紧螺钉3，所述调节螺杆1包括不带螺纹的光杆段和带有螺纹的螺杆段，所述固定座2的中间开设有孔径比光杆段的直径大0.02-0.07mm的第一通孔20，调节螺杆1的光杆段穿设于所述第一通孔20内，所述固定座2上围绕所述第一通孔20开设有多个第二通孔21，所述固定座2的侧面开设有与第一通孔20相连通的开口22，所述开口22的宽度为0.2-0.5mm，所述固定座2的侧面上对应于所述开口22的两侧分别设置有第三通孔和螺孔，所述锁紧螺钉3穿过第三通孔和螺孔将开口22两侧连接起来并使固定座2夹紧光杆段。所述固定座2的侧面上对应于所述开口22设有第三通孔的一侧设置有台阶槽23，所述锁紧螺钉3的螺头容置于所述台阶槽23内。所述螺杆段上的螺纹为细牙螺纹。

综上所述，本实用新型提供的间隙调节组件，既能实现调节螺杆的精确调隙和防松，又能避免防松过程造成调节螺杆的轴向窜动，保证了调节螺杆的调隙精度，很好地满足了高精度旋转模切刀架的调隙精度要求。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等同变换，或直接或间接运用在相关的技术领域，均同理包括在本实用新型的专利保护范围内。
