工业设计用泡沫塑料凿的制作方法

本实用新型涉及工业设计设备领域，具体来说涉及一种工业设计用泡沫塑料凿。

背景技术：

工业产品设计造型中，会使用泡沫塑料材料制造各种产品模型。在制造泡沫塑料模型的过程中常常会使用凿子在泡沫塑料上钻孔，现有的凿子设计比较简单，仅仅为长条形结构，用来凿泡沫塑料容易使其开裂。

技术实现要素：

本实用新型主要解决的技术问题是提供一种工业设计用泡沫塑料凿，设计巧妙，可快速钻孔，防止泡沫塑料开裂。

为实现上述目的，本实用新型提供以下的技术方案：一种工业设计用泡沫塑料凿，其特征在于：所述工业设计用泡沫塑料凿包括通过若干弹簧连接的平板形的贴板和按板，贴板和按板相互平行，按板中心处设有螺纹孔，螺纹孔内设有圆柱形的凿体，凿体与螺纹孔相互螺纹配合，贴板中心处设有凿体让位孔，凿体让位孔为圆形通孔，凿体让位孔的直径大于凿体的直径。

作为本技术方案的进一步优化，所述凿体、贴板、按板、弹簧均由不锈钢制造，弹簧通过焊接与贴板和按板连接。

采用以上技术方案的有益效果是：该工业设计用泡沫塑料凿的贴板和按板之间连接有若干弹簧，按板上安装有凿体，贴板上设有凿体让位孔。使用时可将贴板贴合到泡沫塑料制造的模型上，通过快速按压按板让凿体穿过凿体让位孔在模型上凿孔，由于贴板的贴合力作用，可有效防止凿孔时泡沫塑料模型开裂，而撤除按压力后，弹簧会将按板弹回，凿体便会从模型内弹开，凿孔工序结束。

附图说明

下面结合附图对本实用新型的具体实施方式作进一步详细的描述。

图1是本实用新型一种工业设计用泡沫塑料凿的主视图；

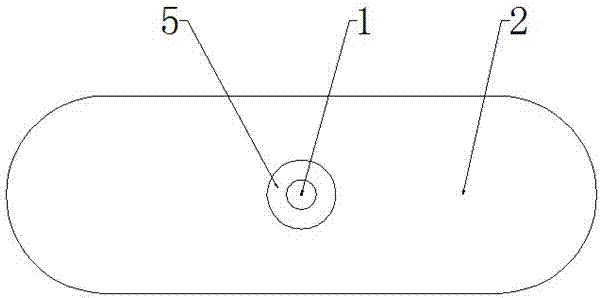

图2是本实用新型一种工业设计用泡沫塑料凿的仰视图。

其中，1—凿体、2—贴板、3—按板、4—弹簧、5—凿体让位孔。

具体实施方式

下面结合附图详细说明本实用新型一种工业设计用泡沫塑料凿的优选实施方式。

图1和图2出示本实用新型一种工业设计用泡沫塑料凿的具体实施方式：该工业设计用泡沫塑料凿包括通过若干弹簧4连接的平板形的贴板2和按板3，贴板2和按板3相互平行，按板3中心处设有螺纹孔，螺纹孔内设有圆柱形的凿体1，凿体1与螺纹孔相互螺纹配合，贴板2中心处设有凿体让位孔5，凿体让位孔5为圆形通孔，凿体让位孔5的直径大于凿体1的直径。

结合图1和图2，凿体1、贴板2、按板3、弹簧4均由不锈钢制造，硬度大，耐磨损，且耐腐蚀性好，弹簧4通过焊接与贴板2和按板3连接，连接紧固，不易断裂。凿体1与按板3拆装均十分方便，方便将凿体1从按板3上拆卸下来磨削加工，亦可调整凿体1到合适的位置，方便用凿体1在模型上钻孔。

该工业设计用泡沫塑料凿在使用时可将贴板2贴合到泡沫塑料制造的模型上，通过快速按压按板3让凿体1穿过凿体让位孔5在模型上凿孔，由于贴板2的贴合力作用，可有效防止凿体1凿孔时泡沫塑料模型开裂，而撤除按板3上的按压力后，弹簧4会将按板3弹回，凿体1便会从模型内弹开，凿孔工序结束。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
