一种纸箱包装用料材打孔装置的制作方法

1.本实用新型涉及打孔装置技术领域，具体为一种纸箱包装用料材打孔装置。


背景技术：

2.纸箱是应用最广泛的包装制品,按用料不同,有瓦楞纸箱、单层纸板箱等, 有各种规格和型号。纸箱常用的有三层、五层,七层使用较少,各层分为里纸、瓦楞纸、芯纸、面纸，里、面纸有茶板纸、牛皮纸,芯纸用瓦楞纸,各种纸的颜色和手感都不一样,不同厂家生产的纸(颜色、手感)也不一样。
3.传统的纸箱包装材料打孔装置在打孔作业过程中，打孔设备通常都是固定无法移动的，需要工作人员将纸板放置在打孔管下方，然后打孔管下降进行打孔，需要在纸板上不同位置进行打孔时，则需要工作人员手动移动纸板的位置，然后再进行打孔，非常消耗时间，影响打孔的效率，且在打孔时，通常都是通过u型夹板对纸板的两侧进行固定，这样纸板的侧边则被夹板挡住，无法进行打孔，降低了实用性。
4.因此，本实用新型设计一种纸箱包装用料材打孔装置以解决现有技术中存在的问题。


技术实现要素：

5.本实用新型的目的在于提供一种纸箱包装用料材打孔装置，以解决上述背景技术中提出的问题。
6.为实现上述目的，本实用新型提供如下技术方案：一种纸箱包装用料材打孔装置，包括：底板，所述底板的顶部设有龙门架，所述龙门架的底部两端皆安装有固定板，所述一个固定板的外侧壁一侧设有第一移动机构，所述第一移动机构的底部连接有连接板，所述一个固定板的外侧壁另一侧设有第二移动机构，所述第二移动机构的底部两侧皆连接有气压缸，所述气压缸的底部分别连接在升降板的顶部两侧，所述升降板的底部中间处安装有驱动电机，所述驱动电机的输出端连接有打孔管，所述升降板的底部两侧皆设有固定机构。
7.优选的，所述第一移动机构包括第一电机，所述两个固定板的两侧皆贯穿有第一丝杆，所述第一电机的输出端连接在左侧第一丝杆的一端，所述第一丝杆的外侧壁一端连接有转轮，所述转轮之间通过皮带传动，所述第一丝杆的外侧壁通过螺纹连通在第一滑块内。
8.优选的，所述第二移动机构包括第二电机，所述第二电机的输出端连接有转轴，所述转轴的外侧壁两端分别贯穿在固定板内，所述转轴的外侧壁滑动连接有连接管，所述连接管的外侧壁连接有主动齿轮，所述连接板的下方设有第二丝杆，所述第二丝杆的两侧外侧壁分别在支架内，所述支架固定安装在连接板的底部，所述第二丝杆的一侧外侧壁连接有与主动齿轮相啮合的从动齿轮，所述连接板的一侧外侧壁连接有连接架，所述连接架转动连接在固定板的外侧壁，所述第二丝杆的外侧壁通过螺纹滑动有第二滑块。
9.优选的，所述固定机构包括外管，所述外管底部贯穿有内管，所述外管的顶部内壁
与内管的顶部通过复位弹簧连接。
10.优选的，所述内管的底部分别连接在安装板的顶部两侧，所述安装板内开设有与打孔管配套的钻槽。
11.优选的，所述安装板的底部设有一侧橡胶防滑垫。
12.与现有技术相比，本实用新型的有益效果如下：
13.1.本实用新型通过第一、第二移动机构的设置，第一移动机构带动连接板在龙门架底部两端进行前后的移动，连接板同时带动主动齿轮在转轴上前后移动，第二移动机构通过转轴带动主动齿轮转动，主动齿轮通过从动齿轮第二丝杆带动滑块在龙门架的左右两侧移动，从而可以使滑块下方设置的打孔管前后左右自由调节打孔的位置，大大增加了装置的实用性，相比人工手动调节纸板位置的方式，节省了时间，提高了打孔的效率；
14.2.本实用新型通过固定机构的设置，气压缸带动升降板下降进行打孔，固定板先接触纸板，通过复位弹簧的恢复形变力，使固定板对纸板进行压紧，打孔管穿过钻槽继续下降对纸板进行打孔，相比u性夹板对纸板两侧夹紧的方式会存在一定区域无法打孔，通过固定机构，使打孔管可以再纸板任意位置进行打孔，提高了装置的实用性。
附图说明

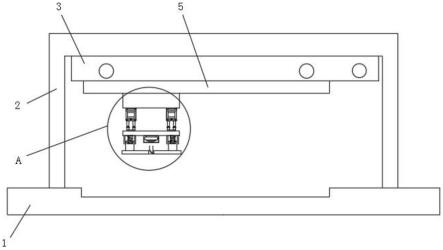

15.图1为本实用新型的主视剖视示意图；
16.图2为本实用新型的仰视剖视示意图；
17.图3为本实用新型的第二移动机构局部侧视剖视示意图；
18.图4为本实用新型的图1的a处结构放大示意图。
19.图中：1、底板；2、龙门架；3、固定板；4、第一移动机构；5、连接板； 6、第二移动机构；7、气压缸；8、升降板；9、驱动电机；10、打孔管；11、固定机构；12、安装板；13、钻槽、401、第一电机；402、第一丝杆；403、转轮；404、皮带；405、第一滑块；601、第二电机；602、转轴；603、连接管；604、主动齿轮；605、第二丝杆；606、支架；607、从动齿轮；608、连接架；609、第二滑块；111、外管；112、内管；113、复位弹簧。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
21.请参阅图1-2，本实用新型提供的一种实施例：一种纸箱包装用料材打孔装置，包括：底板1，底板1的顶部设有龙门架2，龙门架2的底部两端皆安装有固定板3，一个固定板3的外侧壁一侧设有第一移动机构4，第一移动机构4的底部连接有连接板5，一个固定板3的外侧壁另一侧设有第二移动机构 6，第二移动机构6的底部两侧皆连接有气压缸7，气压缸7的底部分别连接在升降板8的顶部两侧，升降板8的底部中间处安装有驱动电机9，驱动电机 9的输出端连接有打孔管10，升降板8的底部两侧皆设有固定机构11，通过第一第二丝杆的配合，使打孔管可以自由的前后左右进行调节，从而可以对纸板不同位置进行打孔，提高了装置的实用性。
22.请参阅图2，在本实施中：第一移动机构4包括第一电机401，两个固定板3的两侧皆贯穿有第一丝杆402，第一电机401的输出端连接在左侧第一丝杆402的一端，第一丝杆402的外侧壁一端连接有转轮403，转轮403之间通过皮带404传动，第一丝杆402的外侧壁通过螺纹连通在第一滑块405内，第一伺服电机正反转动带动一侧的第一丝杆转动，通过皮带与转轮，使另一侧的第一丝杆同时转动，从而使滑块前后转动，通过两根丝杆增加稳定性和强度，使下方连接的打孔设备更加的稳定。
23.请参阅图2-3，在本实施中：第二移动机构6包括第二电机601，第二电机601的输出端连接有转轴602，转轴602的外侧壁两端分别贯穿在固定板3 内，转轴602的外侧壁滑动连接有连接管603，连接管603的外侧壁连接有主动齿轮604，连接板5的下方设有第二丝杆605，第二丝杆605的两侧外侧壁分别在支架606内，支架606固定安装在连接板5的底部，第二丝杆605的一侧外侧壁连接有与主动齿轮604齿轮相啮合的从动齿轮607，连接板5的一侧外侧壁连接有连接架608，连接架608转动连接在固定板3的外侧壁，第二丝杆605的外侧壁通过螺纹滑动有第二滑块609，第二电机带动转轴正反转动，使与转轴滑动连接的连接管转动，连接管带动主动齿轮转动，主动齿轮通过从动齿轮带动第二丝杆转动，从而使第二滑块左右移动，带动打孔管左右移动进行打孔，连接板通过第一移动机构前后移动，带动连接架前后移动，连接架带动连接管在转轴上前后移动，从而使主动齿轮前后移动，进行可以是打孔管前后左右调节打孔的位置，大大提高了装置的实用性，相比人工改变纸板位置在进行打孔，提高了打孔的效率。
24.请参阅图4，在本实施中：固定机构11包括外管111，外管111底部贯穿有内管112，外管111的顶部内壁与内管112的顶部通过复位弹簧113连接，气压缸带动升降板下降，内管先接触纸板，对纸板进行固定，通过复位弹簧的恢复形变力，使打孔管继续下降对纸板进行打孔，而内管的底部始终对纸板进行固定，通过固定，避免了纸板在打孔时发生偏移，提高了打孔纸板打孔的精确性，通过压紧的方式，也避免了纸板折弯的情况。
25.请参阅图4，在本实施中：内管112的底部分别连接在安装板12的顶部两侧，安装板12内开设有与打孔管10配套的钻槽13，通过安装板，增加了与纸板接触的面积，增加了纸板的稳定性，打孔管通过钻槽下降对纸板进行打孔。
26.请参阅图4，在本实施中：安装板12的底部设有一侧橡胶防滑垫，橡胶防滑垫增加与纸板的摩擦力，使纸板在钻孔时更加的稳定。
27.工作原理：将纸板放置在底板1的顶部，第一电机401带动与其连接的第一丝杆402正反转动，通过转轮403与皮带404的传动，使另一个第一丝杆402同时转动，带动第一滑块405前后滑动，从而使连接板5前后移动，连接板5带动一侧的连接架608前后移动，连接架608则带动连接管603上的主动齿轮604在转轴602上前后滑动，再通过第二电机601带动转轴602 正反转动，转轴602带动连接管603上的主动齿轮604正反转动，主动齿轮 604则带动与其啮合的从动齿轮607转动，从动齿轮607则使第二滑块609左右滑动，从而可以根据钻孔的位置来前后左右调节打孔管10的位置，气压缸 7带动升降板8下压，通过固定板12对纸板进行固定，通过复位弹簧113 的形变力使固定板12上升，打孔管10对纸板进行钻孔，本说明中未作详细描述的内容属于本领域专业技术人员公知的现有技术。
28.尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进
行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
