带有服装关节调节结构的消防服的制作方法与工艺

本实用新型涉及消防服，尤其涉及一种适应不同体型消防员的消防服，具体来说就是一种带有服装关节调节结构的消防服。

背景技术：
现有消防服都是通过设置服装的大小尺寸号码以适应不同体型的人体。但是对于造价昂贵而且必须多人共用的消防服，如果不在消防服上设置必要的调节机构，而单纯通过加大尺寸满足人体覆盖性要求，则必然会造成冗余部分服装在身材相对矮小的消防员的手腕和脚腕上堆积，容易在火警救援中发生意外钩挂等现象，而且会让消防员感觉到消防服不适体，不但影响消防服自身功能的发挥，而且还会影响消防员的战斗能力，影响火警救援的效率。另外，为了降低设计成本和加工难度，现有连体服装与手套、靴子都不是固定连接，但是，对于复杂多变的火情现场来说，靴筒和裤脚重合部位相互搭接而非固定连接的结构，不能很好地防止危险气体、液体进入服装内部(尤其靴筒内部)，从而对消防人员的身体造成伤害。因此，本领域技术人员亟待研发出一种能够适应不同身材消防员、并保证消防员人身安全的消防服，

技术实现要素：

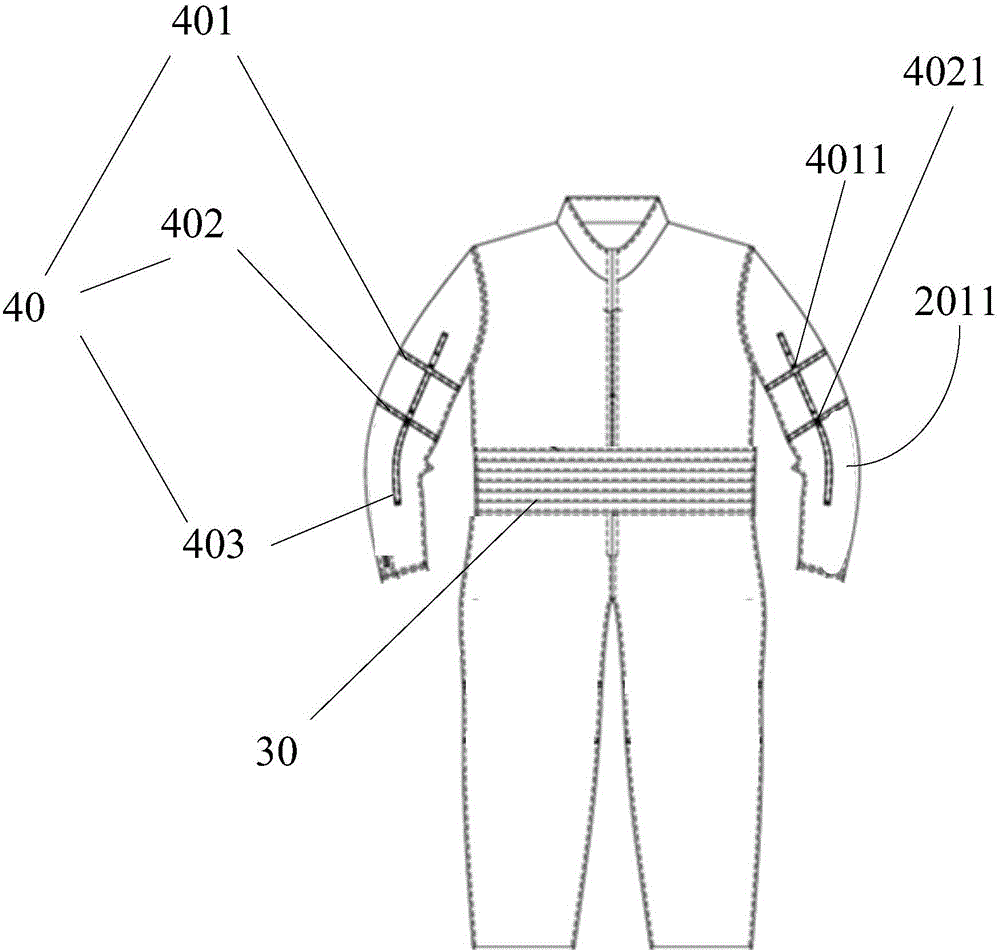

有鉴于此，本实用新型要解决的技术问题在于提供一种带有服装关节调节结构的消防服，解决了现有消防服不能适应于不同体型的消防员、而且无法防止危险流体进入服装内容的问题。为了解决上述技术问题，本实用新型的具体实施方式提供一种带有服装关节调节结构的消防服，包括：连体服主体，具有上半身区域和下半身区域；弹性褶皱伸缩机构，设置于所述连体服主体的腰部位置处，用于根据穿着者躯干的长度调整所述连体服主体的长度，以使所述连体服主体的裤裆部与穿着者躯干相适应。本实用新型的一具体实施方式中，上半身区域具有袖子，所述带有服装关节调节结构的消防服还包括：上肢调节机构，设置于所述袖子上，用于根据穿着者手臂的长度和粗度调整所述袖子的长度或/和围度。其中，所述上肢调节机构具体包括：第一固定件，具有第一通孔；第二固定件，具有第二通孔；第一调节绳索，用于穿过所述第一通孔和所述第二通孔后进行捆扎，从而引起所述第一固定件和所述第二固定件之间距离的变化来调整所述袖子的长度或/和围度。其中，所述第一固定件和所述第二固定件沿手臂方向设置于所述袖子上。其中，所述上肢调节机构具体包括：第三固定件，具有第三通孔；第一调节带，具有第一固定端和第一活动端，所述第一固定端固定于所述袖子外表面上，所述第一活动端穿过所述第三通孔回折后固定于所述第一调节带上，从而调节所述袖子的长度或/和围度。其中，所述第一活动端穿过所述第三通孔回折后通过魔术贴或者钮扣固定于所述第一调节带上。本实用新型的一具体实施方式中，下半身区域具有裤子，所述带有服装关节调节结构的消防服还包括：下肢调节机构，设置于所述裤子上，用于根据穿着者腿的长度和粗度调整所述裤子的长度或/和围度。其中，所述下肢调节机构具体包括：第四固定件，具有第四通孔；第五固定件，具有第五通孔；第二调节绳索，用于穿过所述第四通孔和所述第五通孔后进行捆扎，从而引起所述第四固定件和所述第五固定件之间距离的变化来调整所述裤子的长度或/和围度。其中，所述下肢调节机构具体包括：第六固定件，具有第六通孔；第二调节带，具有第二固定端和第二活动端，所述第二固定端固定于所述裤子外表面上，所述第二活动端穿过所述第六通孔回折后固定于所述第二调节带上，从而调节所述裤子的长度或/和围度。本实用新型的一具体实施方式中，所述带有服装关节调节结构的消防服还包括：手套，与所述袖子一体设置；工作靴，与所述裤子一体设置。根据本实用新型的上述具体实施方式，可知带有服装关节调节结构的消防服至少具有以下有益效果或特点：利用腰部调节机构调节消防服躯干的长度，以使消防服裤裆部适应不同消防员，方便消防员弯腰进行救助操作；利用下肢调节机构调节消防服裤腿的长度或/和围度，以适应消防员的下肢长度；利用上肢调节机构调节消防服袖子的长度或/和围度，以适应消防员的胳膊长度；可以让不同身材、体型的消防员共用同一套消防服，减少消防服的型号和采购数量，降低预算，符合节能环保的理念，并且提高消防员的活动适应性和穿着舒服性，提高消防员的作业效率；手套、工作靴与消防服一体设置，防止危险流体(有毒气体、有害液体、有毒粉末等)进入服装内部，提高消防服的安全性能，降低多变火情现场伤亡事故发生的概率。应了解的是，上述一般描述及以下具体实施方式仅为示例性及阐释性的，其并不能限制本实用新型所欲主张的范围。附图说明下面的所附附图是本实用新型的说明书的一部分，其绘示了本实用新型的示例实施例，所附附图与说明书的描述一起用来说明本实用新型的原理。图1为本实用新型具体实施方式提供的一种带有服装关节调节结构的消防服的实施例一的结构示意图；图2为本实用新型具体实施方式提供的一种带有服装关节调节结构的消防服的实施例二的结构示意图；图3为本实用新型具体实施方式提供的一种消防服的上肢调节机构的结构示意图；图4为本实用新型具体实施方式提供的一种消防服的上肢调节机构的另一结构示意图；图5为本实用新型具体实施方式提供的一种消防服的下肢调节机构的实施例一的结构示意图；图6为本实用新型具体实施方式提供的一种消防服的下肢调节机构的实施例二的结构示意图；图7为本实用新型具体实施方式提供的一种带有服装关节调节结构的消防服的背面结构示意图；图8为本实用新型具体实施方式提供的一种带有服装关节调节结构的消防服的实施例三的结构示意图；图9为本实用新型具体实施方式提供的一种带有服装关节调节结构的消防服的实施例四的结构示意图。具体实施方式为使本实用新型实施例的目的、技术方案和优点更加清楚明白，下面将以附图及详细叙述清楚说明本实用新型所揭示内容的精神，任何所属技术领域技术人员在了解本实用新型内容的实施例后，当可由本实用新型内容所教示的技术，加以改变及修饰，其并不脱离本实用新型内容的精神与范围。本实用新型的示意性实施例及其说明用于解释本实用新型，但并不作为对本实用新型的限定。另外，在附图及实施方式中所使用相同或类似标号的元件/构件是用来代表相同或类似部分。关于本文中所使用的“第一”、“第二”、…等，并非特别指称次序或顺位的意思，也非用以限定本实用新型，其仅为了区别以相同技术用语描述的元件或操作。关于本文中所使用的方向用语，例如：上、下、左、右、前或后等，仅是参考附图的方向。因此，使用的方向用语是用来说明并非用来限制本创作。关于本文中所使用的“包含”、“包括”、“具有”、“含有”等等，均为开放性的用语，即意指包含但不限于。关于本文中所使用的“及/或”，包括所述事物的任一或全部组合。关于本文中所使用的用语“大致”、“约”等，用以修饰任何可以微变化的数量或误差，但这些微变化或误差并不会改变其本质。一般而言，此类用语所修饰的微变化或误差的范围在部分实施例中可为20％，在部分实施例中可为10％，在部分实施例中可为5％或是其他数值。本领域技术人员应当了解，前述提及的数值可依实际需求而调整，并不以此为限。某些用以描述本申请的用词将于下或在此说明书的别处讨论，以提供本领域技术人员在有关本申请的描述上额外的引导。图1为本实用新型具体实施方式提供的一种带有服装关节调节结构的消防服的实施例一的结构示意图，如图1所示，利用腰部调节机构(即弹性褶皱伸缩机构)调节消防服躯干的长度，以使所述连体服主体的裤裆部与穿着者躯干相适应，并且方便消防员弯腰作业。该附图所示的具体实施方式中，所述带有服装关节调节结构的消防服包括连体服主体20、弹性褶皱伸缩机构30，其中，连体服主体20具有上半身区域201和下半身区域202，连体服就是上衣与裤子连为一体的服装；弹性褶皱伸缩机构30设置于所述连体服主体20的腰部位置处，弹性褶皱伸缩机构30用于根据穿着者躯干的长度调整所述连体服主体20的长度，以使所述连体服主体20的裤裆部与穿着者躯干相适应。参见图1，通过在消防服腰部设置弹性褶皱伸缩机构30，防止躯干长度矮小的消防员穿着消防服时裤裆下垂，羁绊消防员腿部正常活动，躯干过长的消防员穿着消防服时裤裆过紧，降低穿着舒服性，从而影响消防员的作业效率；相应地，通过在消防服腰部设置弹性褶皱伸缩机构30，可以让不同身材、体型的消防员共用同一套消防服，减少消防服的型号和采购数量，降低预算，符合节能环保的理念，并且提高消防员的活动适应性和穿着舒服性，方便消防员弯腰作业，提高消防员的作业效率。弹性褶皱伸缩机构30的材质可以为塑料或者轻金属。图2为本实用新型具体实施方式提供的一种带有服装关节调节结构的消防服的实施例二的结构示意图，不同消防员的手臂长度或/和手臂粗度也不同，为了让不同手臂长度的消防员共用一套消防服，消防服袖子上还设置有上肢调节机构。该附图所示的具体实施方式中，所述带有服装关节调节结构的消防服还包括上肢调节机构40，其中，上半身区域201具有袖子2011，上肢调节机构40设置于所述袖子2011上，上肢调节机构40用于根据穿着者手臂的长度和粗度调整所述袖子2011的长度或/和围度。其中，上肢调节机构40具体包括第一固定件401、第二固定件402、第一调节绳索403，其中，第一固定件401具有第一通孔4011；第二固定件402具有第二通孔4021；第一调节绳索403用于穿过所述第一通孔4011和所述第二通孔4021后进行捆扎，从而引起所述第一固定件401和所述第二固定件402之间距离的变化来调整所述袖子2011的长度或/和围度。本实用新型的具体实施例中，所述第一固定件401和所述第二固定件402沿手臂方向设置于所述袖子2011上；第一调节绳索403可以通过钮扣或者魔术贴固定在袖子2011上，防止第一调节绳索403不使用时，从消防服上脱落。参见图2，第一固定件401和第二固定件402沿手臂方向设置于袖子2011上时，上肢调节机构40根据穿着者手臂的长度调整袖子2011的长度，此时，上肢调节机构40位于穿着者大臂部位，由于大臂的摆动幅度相对于小臂较小，将上肢调节机构40设置于大臂部位，袖子2011的收缩部分积累在大臂部位，不会影响消防员手臂的正常活动；第一固定件401和第二固定件402围绕手臂方向设置于袖子2011上时，上肢调节机构40根据穿着者手臂的粗度调整袖子2011的围度，本实用新型可以设置多套上肢调节机构40，同时进行袖子2011的长度和围度的调节，或者设置多套上肢调节机构40仅进行袖子2011的长度或围度的调节。第一通孔4011可以是第一固定件401和袖子2011之间形成的(如图2所示)，也可以是第一固定件401自身形成的；第二通孔4021可以是第二固定件402和袖子2011之间形成的(如图2所示)，也可以第二固定件402自身形成的。利用第一调节绳索403捆扎，可以改变第一固定件401和第二固定件402之间的距离，进而引起袖子2011长度的收放，从而让同一消防服满足不同手臂长度或/和手臂粗度的消防员，可以让不同臂长或/和手臂粗度的消防员共用同一套消防服，减少消防服的型号和采购数量，降低预算，符合节能环保的理念，并且提高消防员的活动适应性和穿着舒服性，提高消防员的作业效率。图3为本实用新型具体实施方式提供的一种消防服的上肢调节机构的结构示意图；图4为本实用新型具体实施方式提供的一种消防服的上肢调节机构的另一结构示意图，如图3、图4所示，利用穿过固定件通孔的调节带，同样可以调节袖子的长度或/和围度，让同一消防服满足不同手臂长度或/和手臂粗度的消防员。该附图所示的具体实施方式中，所述上肢调节机构40具体包括第三固定件404、第一调节带405，其中，第三固定件404具有第三通孔4041；第一调节带405具有第一固定端4051和第一活动端4052，所述第一固定端4051固定于所述袖子2011外表面上，所述第一活动端4052穿过所述第三通孔4041回折后固定于所述第一调节带405上，从而调节所述袖子2011的长度或/和围度。本实用新型的一具体实施例中，所述第一活动端4052穿过所述第三通孔4041回折后通过魔术贴或者钮扣固定于所述第一调节带405上。本实用新型的其它实施例中，所述第一活动端4052还可以穿过所述第三通孔4041回折后通过魔术贴或者钮扣固定于袖子2011上。参见图3、图4，第一调节带405沿手臂方向设置时，第一活动端4052穿过第三通孔4041回折后固定于所述第一调节带405上，从而调节所述袖子2011的长度，此时，上肢调节机构40位于穿着者大臂部位，由于大臂的摆动幅度相对于小臂较小，将上肢调节机构40设置于大臂部位，袖子2011的收缩部分积累在大臂部位，不会影响消防员手臂的正常活动；第一调节带405环绕手臂方向设置时，第一活动端4052穿过第三通孔4041回折后固定于所述第一调节带405上，从而调节所述袖子2011的围度；本实用新型可以设置多套上肢调节机构40，同时进行袖子2011的长度和围度的调节，也可以设置多套上肢调节机构40，仅进行袖子2011长度或围度的调节。本实用新型提供的消防服可以让同一消防服满足不同手臂长度或/和手臂粗度的消防员，可以让不同臂长或/和手臂粗度的消防员共用同一套消防服，减少消防服的型号和采购数量，降低预算，符合节能环保的理念，并且提高消防员的活动适应性和穿着舒服性，提高消防员的作业效率。图5为本实用新型具体实施方式提供的一种消防服的下肢调节机构的实施例一的结构示意图，如图5所示，消防服还具有下肢调节机构，用于调整所述裤子的长度或/和围度，从而让同一消防服适合不同腿长或/和腿粗的消防员。该附图所示的具体实施方式中，所述带有服装关节调节结构的消防服还包括下肢调节机构50，其中，下半身区域202具有裤子2021，下肢调节机构50设置于所述裤子2021上，下肢调节机构50用于根据穿着者腿的长度和粗度调整所述裤子2021的长度或/和围度。其中，所述下肢调节机构50具体包括第四固定件501、第五固定件502、第二调节绳索503，其中，第四固定件501具有第四通孔5011；第五固定件502具有第五通孔5021；第二调节绳索503用于穿过所述第四通孔5011和所述第五通孔5021后进行捆扎，从而引起所述第四固定件501和所述第五固定件502之间距离的变化来调整所述裤子2021的长度或/和围度。参见图5，第四通孔5011可以是第四固定件501与裤子2021之间形成的，也可以是第四固定件501自身形成的；第五通孔5021可以是第五固定件502与裤子2021之间形成的，也可以是第五固定件502自己形成的。第四固定件501和第五固定件502沿大腿方向设置时，第二调节绳索503穿过所述第四通孔5011和所述第五通孔5021后进行捆扎，从而引起所述第四固定件501和所述第五固定件502之间距离的变化来调整所述裤子2021的长度，此时，下肢调节机构50位于穿着者大腿部位，由于大腿的活动幅度与小腿相比较小，将下肢调节机构50设置于穿着者大腿部位，裤子2021的收缩部分积累在消防员大腿部位，不会影响消防员腿部的正常活动，让多个消防员共用一套消防服的前提下，不会影响消防作业的效率；第四固定件501和第五固定件502围绕大腿方向设置时，第二调节绳索503穿过所述第四通孔5011和所述第五通孔5021后进行捆扎，从而引起所述第四固定件501和所述第五固定件502之间距离的变化来调整所述裤子2021的围度；本实用新型可以设置多套下肢调节机构50，同时进行裤子2021的长度和围度的调节，也可以设置多套下肢调节机构50，仅进行裤子2021的长度或围度的调节。本实用新型提供的消防服可以让同一消防服满足不同腿长或/和腿粗的消防员，可以让不同腿长或/和腿粗的消防员共用同一套消防服，减少消防服的型号和采购数量，降低预算，符合节能环保的理念，并且提高消防员的活动适应性和穿着舒服性，提高消防员的作业效率。图6为本实用新型具体实施方式提供的一种消防服的下肢调节机构的实施例二的结构示意图，如图6所示，利用穿过固定件通孔的调节带，同样可以调节裤子的长度或/和围度，让同一消防服满足不同腿长或/和腿粗的消防员。该附图所示的具体实施方式中，所述下肢调节机构50具体包括第六固定件504、第二调节带505，其中，第六固定件504具有第六通孔5041；第二调节带505具有第二固定端5051和第二活动端5052，所述第二固定端5051固定于所述裤子2021外表面上，所述第二活动端5052穿过所述第六通孔5041回折后固定于所述第二调节带505上，从而调节所述裤子2021的长度或/和围度。本实用新型的具体实施例中，第二活动端5052穿过所述第六通孔5041回折后通过钮扣、魔术贴等贴合件固定于所述第二调节带505上，从而调节所述裤子2021的长度或/和围度。本实用新型的其它实施例中，第二活动端5052穿过所述第六通孔5041回折后通过钮扣、魔术贴等贴合件固定于所述裤子2021上，从而调节所述裤子2021的长度或/和围度。参见图6，第二调节带505沿大腿方向设置时，第二活动端5052穿过所述第六通孔5041回折后固定于所述第二调节带505上，从而调节所述裤子2021的长度，此时，下肢调节机构50位于穿着者大腿部位，由于大腿的活动幅度与小腿相比较小，将下肢调节机构50设置于穿着者大腿部位，裤子2021的收缩部分积累在消防员大腿部位，不会影响消防员腿部的正常活动，让多个消防员共用一套消防服的前提下，不会影响消防作业的效率；第二调节带505围绕大腿方向设置时，第二活动端5052穿过所述第六通孔5041回折后固定于所述第二调节带505上，从而调节所述裤子2021的围度，本实用新型可以设置多套下肢调节机构50，同时进行裤子2021的长度和围度的调节，也可以设置多套下肢调节机构50，仅进行裤子2021的长度或围度的调节。本实用新型提供的消防服可以让同一消防服满足不同腿长或/和腿粗的消防员，可以让不同腿长或/和腿粗的消防员共用同一套消防服，减少消防服的型号和采购数量，降低预算，符合节能环保的理念，并且提高消防员的活动适应性和穿着舒服性，提高消防员的作业效率。图7为本实用新型具体实施方式提供的一种带有服装关节调节结构的消防服的背面结构示意图，如图7所示，为了更好地调整袖子2011的长度，消防服可以在袖子2011的后侧另外设置一套上肢调节机构40，前后侧各有一套上肢调节机构40，两套上肢调节机构40协同工作，可以更好地调整所述袖子2011的长度。同样道理，为了更好地调整裤子2021的长度，消防服可以在裤子2021的内侧另外设置一套下肢调节机构50，内外侧各有一套下肢调节机构50，两套下肢调节机构50协同工作，可以更好地调整所述裤子2021的长度。图8为本实用新型具体实施方式提供的一种带有服装关节调节结构的消防服的实施例三的结构示意图，如图8所示，消防服还包括手套和工作靴，并且手套、工作靴分别与袖子、裤子一体设置，即手套、工作靴、袖子和裤子是一个整体，防止危险流体(有毒气体、有害液体、有毒粉末、有毒残渣等)进入服装内部。该附图所示的具体实施方式中，所述带有服装关节调节结构的消防服还包括手套60和工作靴70，其中，手套60与所述袖子2011一体设置；工作靴70与所述裤子2021一体设置。参见图8，由于消防服具有弹性褶皱伸缩机构30、上肢调节机构40和下肢调节机构50，袖子2011不会在消防员的手腕处堆积，裤子2021不会在消防员的脚腕处堆积，不会影响一体设置的手套60和工作靴70的正常穿戴效果；手套60、工作靴70与袖子2011、裤子2021一体设置，可以有效防止危险流体(有毒气体、有害液体、有毒粉末等)进入服装内部，提高消防服的安全性能，降低多变火情现场伤亡事故发生的概率。图9为本实用新型具体实施方式提供的一种带有服装关节调节结构的消防服的实施例四的结构示意图，如图9所示，利用上肢调节机构40调节袖子2011的围度，利用下肢调节机构50调节裤子2021的围度。上肢调节机构40围绕手臂设置时，可以调节袖子2011的围度，多个上肢调节机构40围绕手臂设置时，可以更好地调节袖子2011的围度，例如，在大臂部位和小臂部分各设置一套上肢调节机构40，可以同时调节大臂部位袖子2011的围度和小臂部位袖子2011的围度。同理，下肢调节机构50围绕腿设置时，可以调节裤子2021的围度，多个下肢调节机构50围绕腿设置时，可以更好地调节裤子2021的围度，如图中所示，每个裤腿上各有两套下肢调节机构50，可以同时调整大腿部位裤子2021的围度和小腿部位裤子2021的围度。本实用新型的具体实施例中，消防服的腰部还可以具有松紧带、抽绳、腰带或者尼龙搭扣等，松紧带、抽绳、腰带或者尼龙搭扣用于调节躯干围度，从而让同一消防服满足不同腰围的消防员，可以让不同腰围的消防员共用同一套消防服，减少消防服的型号和采购数量，降低预算，符合节能环保的理念，并且提高消防员的活动适应性和穿着舒服性，提高消防员的作业效率。本实用新型提供一种带有服装关节调节结构的消防服，利用腰部调节机构调节消防服躯干的长度，以使消防服裤裆部适应不同消防员，方便消防员弯腰进行救助操作；利用下肢调节机构调节消防服裤腿的长度或/和围度，以适应消防员的下肢长度；利用上肢调节机构调节消防服袖子的长度或/和围度，以适应消防员的胳膊长度；可以让不同身材、体型的消防员共用同一套消防服，减少消防服的型号和采购数量，降低预算，符合节能环保的理念，并且提高消防员的活动适应性和穿着舒服性，提高消防员的作业效率；手套、工作靴与消防服一体设置，防止危险流体(有毒气体、有害液体、有毒粉末、有毒残渣、泥沙等)进入服装内部，给消防员带来不知或伤害，提高消防服的安全性能，降低多变火情现场伤亡事故发生的概率，提高火警作业的效率。以上所述仅为本实用新型示意性的具体实施方式，在不脱离本实用新型的构思和原则的前提下，任何本领域的技术人员所做出的等同变化与修改，均应属于本实用新型保护的范围。
