索绪机冲水装置的制作方法

本发明涉及缫丝机械技术领域，尤其是一种索绪机的冲水装置。

背景技术：

索绪机是将无绪茧索出绪丝的机器，如一种索绪机，包括向索绪槽内喷水的喷头及索绪帚，索绪槽内有流动的索绪汤；索绪时，无绪茧进入索绪槽内，通过索绪帚将茧子索出绪丝。但这种索绪机，由于其喷头的出水流量是固定的且喷出的水柱过于集中，造成以下问题：1、无法根据索绪汤的浓度自动调节其出水的量的大小，水资源的浪费或无绪茧间的胶着力过大，难以引出绪丝；2、冲水时间不够，蓬糙茧不易被打散，从而与有绪茧混在一起，影响理绪效果。

技术实现要素：

本发明所要解决的技术问题是提供一种索绪机冲水装置，该装置可以解决现有索绪机冲水的流量是固定的及冲水时间不够的问题。

为了解决上述问题，本发明所采用的技术方案是：这种索绪机冲水装置，包括索绪槽和向所述索绪槽内喷水的喷头，所述索绪槽内设有水质传感器；所述喷头为具有伸缩管段和固定管段的伸缩管，所述伸缩管段和所述固定管段上均开设有轴向排列且相对应的多个喷口；所述伸缩管段的伸出端头通过连接件与一气缸的伸缩端相连接；所述气缸的控制端连接有电磁阀，所述水质传感器通过控制箱与电磁阀电连接。

上述技术方案中，更具体的技术方案还可以是：当所述伸缩管段收缩至所述固定管段内时，所述伸缩管段的喷口与所述固定管段的喷口呈全贯通状态。

由于采用了上述技术方案，本发明与现有技术相比具有如下有益效果：

1、由于索绪槽内设有水质传感器；喷头为具有伸缩管段和固定管段的伸缩管，伸缩管段和固定管段上均开设有轴向排列且相对应的多个喷口；伸缩管段的伸出端头通过连接件与一气缸的伸缩端相连接；气缸的控制端连接有电磁阀，水质传感器通过控制箱与电磁阀电连接。控制箱可根据槽体内实时的索绪汤浓度值控制电磁阀的开度，从而控制伸缩管段的伸缩，以达到控制喷口大小的目的；不但节约了能源，还将索绪汤的浓度控制在合理的范围内，保证了绪丝的顺利引出。

2、由于喷头为伸缩管，且其上开设有轴向排列的多个喷口，延长了冲水时间理绪效果好。

3、由于伸缩管段收缩至固定管段内时，伸缩管段的喷口与固定管段的喷口呈全贯通状态；这样，伸缩管段全伸出时喷口处于全封闭状态，方便控制箱的设置。

附图说明

图1是本发明实施例的结构示意图。

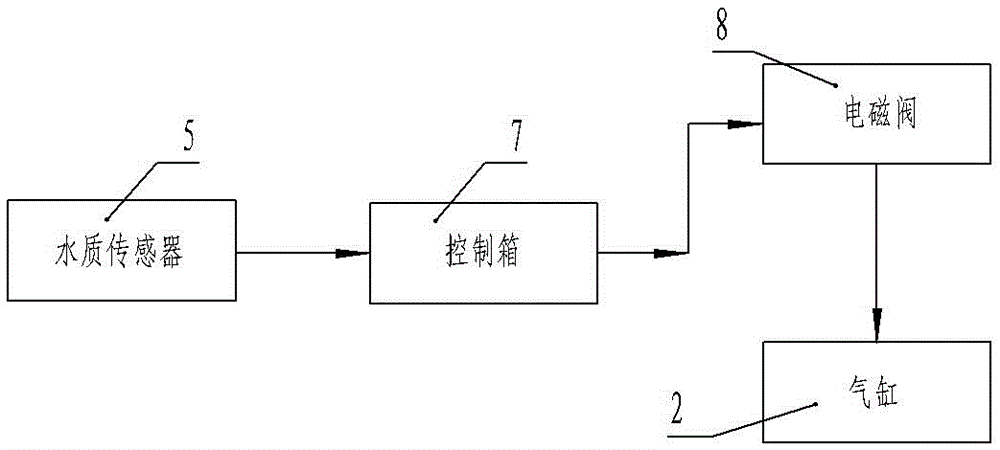

图2是本发明实施例的控制原理图。

具体实施方式

下面结合附图实施例对本发明作进一步详述：

图1、图2所示的索绪机冲水装置，包括有索绪槽4和向索绪槽4内喷水的伸缩管1，索绪槽4内设有水质传感器5；伸缩管1具有伸缩管段11和固定管段12，伸缩管段11和固定管段12上均开设有轴向排列且相对应的多个喷口13，当伸缩管段11收缩至固定管段12内时，伸缩管段11的喷口与固定管段12的喷口呈全贯通状态；伸缩管段11的伸出端头通过连接件3与一气缸2的伸缩端相连接；气缸2的控制端连接有电磁阀8，水质传感器5通过控制箱与电磁阀电连接。工作时，控制箱根据槽体内实时的索绪汤浓度值控制电磁阀的开度，从而控制伸缩管段的伸缩，以达到控制喷口大小的目的；不但节约了能源，还将索绪汤的浓度控制在合理的范围内，保证了绪丝的顺利引出。
