一种新型自动烘干印花机的制作方法

本实用新型涉及打印设备领域，尤其涉及一种印花机。

背景技术：

印花机又名万能平板打印机。弧面打印机万能平板打印机可印制任何材质及不规则软、硬性物体，例如：金属，陶瓷，水晶，玻璃，压克力，石质，PVC，塑料，玩具，U盘，布料，木质，硅胶，皮革等，数码打印机可为您降低成本，减少人工，提高效益，因为数码打印机无需出菲林制版，全彩一次成像，定位精确，废品率为零。

现有公开技术申请号为：201520514858.X的一种印花机，包括机架，机架上设置有往复式刮印回墨装置和动力驱动装置，机架下方设置有槽铝，往复式刮印回墨装置连接于机架下方设置的槽铝上，往复式刮印回墨装置通过传动带与动力驱动装置连接，支架上沿往复式刮印回墨装置运动方向的侧壁上设置有若干通风孔。如此设置，通风孔在往复式刮印回墨装置运动方向的侧壁上，在往复式刮印回墨装置运动的时候，气流可以通过通风孔进入支架内部，气流可以对内部的槽铝进行散热，带走槽铝表面的热量，气流还可以一并带走支架内的刮墨装置和推墨装置工作时产生的热量，从而提高了印刷质量；但该印花机无法实现对各种材质的材料进行印花，使用范围比较局限，且在高温印花后无法直接对已印花成功的材料进行烘干处理，不仅无法直接装袋，若不小心碰到还可能使产品上的印花模糊。

技术实现要素：

针对上述问题，本实用新型提供了一种新型自动烘干印花机，解决了 印花机无法实现对各种材质的材料进行印花，使用范围比较局限，且在高温印花后无法直接对已印花成功的材料进行烘干处理，不仅无法直接装袋，若不小心碰到还可能使产品上的印花模糊的问题。

为解决上述技术问题，本实用新型所采用的技术方案是：一种新型自动烘干印花机，其结构包括台面、染料盒、调节按钮、机体、固定杆、上印花机、加热装置、下印花机、烘干装置、置物板、散风口以及风箱；所述台面与所述机体连接，所述染料盒设于所述台面上表面，所述调节按钮设于所述机体外表面，所述固定杆与所述机体连接，所述上印花机与所述机体连接，所述加热装置与所述机体连接，所述下印花机与所述机体连接，所述烘干装置与所述机体连接，所述置物板与所述机体连接，所述散风口、风箱设于所述烘干装置内部。

进一步的，所述烘干装置由所述散风口、风箱组成，所述烘干装置通过连接杆与所述机体固定焊接。

进一步的，所述台面上表面设有与所述染料盒底端配合的凹槽。

进一步的，所述上印花机通过焊接方式与所述机体固定连接，所述加热装置通过焊接方式与所述机体固定连接，所述下印花机通过焊接方式与所述机体固定连接，所述烘干装置通过焊接方式与所述机体固定连接。

进一步的，所述置物板与所述机体通过铰链活动连接。

由上述对本实用新型结构的描述可知，和现有技术相比，本实用新型具有如下优点：

本实用新型通过上印花机通过焊接方式与机体固定连接，下印花机通过焊接方式与机体固定连接，实现了对各种材质的材料进行印花的功能， 通过烘干装置由散风口、风箱组成，烘干装置通过连接杆与机体固定焊接，解决了在高温印花后无法直接对已印花成功的材料进行烘干处理，不仅无法直接装袋，若不小心碰到还可能使产品上的印花模糊的问题。

附图说明

构成本申请的一部分的附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1为本实用新型一种新型自动烘干印花机的整体结构示意图；

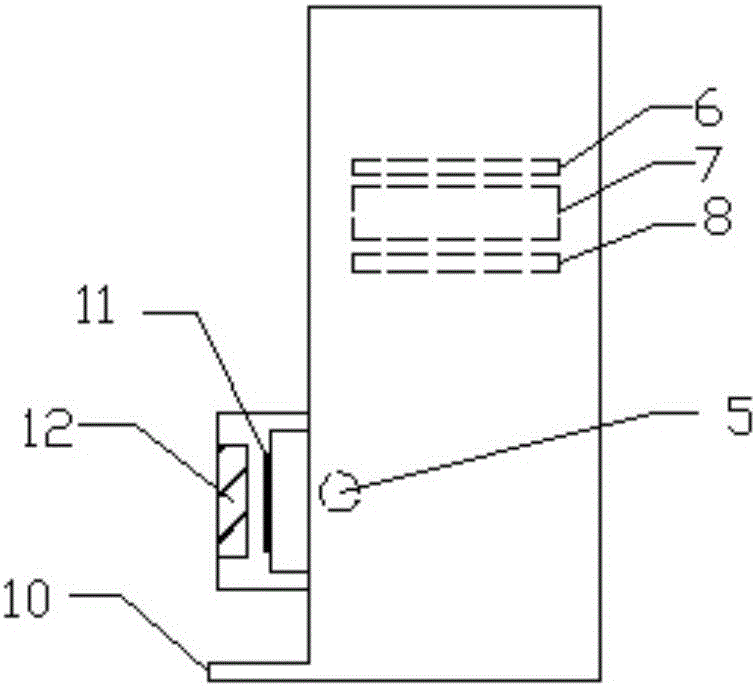

图2为本实用新型一种新型自动烘干印花机的侧面剖视图。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

实施例1

参考图1、图2，一种新型自动烘干印花机，其结构包括台面1、染料盒2、调节按钮3、机体4、固定杆5、上印花机6、加热装置7、下印花机8、烘干装置9、置物板10、散风口11以及风箱12；所述台面1与所述机体4连接，所述染料盒2设于所述台面1上表面，所述调节按钮3设于所述机体4外表面，所述固定杆5与所述机体4连接，所述上印花机6与所述机体4连接，所述加热装置7与所述机体4连接，所述下印花机8与所述机体4连接，所述烘干装置9与所述机体4连接，所述置物板10与所述机体4连接，所述散风口11、风箱12设于所述烘干装置9内部。所述烘干 装置9由所述散风口11、风箱12组成，所述烘干装置9通过连接杆与所述机体4固定焊接。所述台面1上表面设有与所述染料盒2底端配合的凹槽。所述上印花机6通过焊接方式与所述机体4固定连接，所述加热装置7通过焊接方式与所述机体4固定连接，所述下印花机8通过焊接方式与所述机体4固定连接，所述烘干装置9通过焊接方式与所述机体4固定连接。所述置物板10与所述机体4通过铰链活动连接。

本实用新型通过上印花机通过焊接方式与机体固定连接，下印花机通过焊接方式与机体固定连接，实现了对各种材质的材料进行印花的功能，通过烘干装置由散风口、风箱组成，烘干装置通过连接杆与机体固定焊接，解决了在高温印花后无法直接对已印花成功的材料进行烘干处理，不仅无法直接装袋，若不小心碰到还可能使产品上的印花模糊的问题。

首先，将本设备放置于水平干燥的地板上，将本印花机的控制线路与电脑连接，通过电脑设置需要印染的图案，将需要的染料放置于染料盒2中，染料盒2中设有独立的燃料放置槽，使用完之后可将染料盒2从台面1中取出进行洗涤，将需要进行印花的材料根据材质放置于上印花机6下方或下印花机7上方，使之与加热装置7贴近，然后根据需要按下机体4表面的调节按钮3进行印花，印花完成后的产品垂直送入固定杆5外表面通过烘干装置9的散风口11散出的风进行烘干，烘干后的产品落至置物板10上方，通过工作人员收起装袋即可。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
