套筒胶辊装置的制作方法

本实用新型涉及印刷设备，具体是指一种套筒胶辊装置。

背景技术：

目前，凹版印刷机上所配备的套筒式胶辊是从操作侧墙板上(墙板上预留一个 圆孔)装卸，胶辊芯轴的定位是操作侧用气缸连接压块夹紧轴承套，当拆卸胶辊时， 压块随小气缸伸出而脱开，胶辊芯轴以传动侧轴承处为支点向下倾斜一定角度(约2°左 右)，此时可拆装套筒。这种结构有以下缺点：印刷单元操作侧空间限制，不便操作；每次拆 装套筒时，操作侧柜门要打开，容易损坏柜门，并且很麻烦；胶辊芯轴和套筒总重60kg，靠限位板支撑，限位板及连接螺钉经常损坏。

技术实现要素：

本实用新型针对现有技术存在的上述问题，提供一种套筒胶辊装置。

本实用新型的发明目的通过以下方案实现：

套筒胶辊装置，其特征在于：包括胶辊、呈斜置方式位于胶辊内腔的胶辊芯、以及安装在左右胶辊连接头两边端的固定端和活动端，胶辊具有连接头A和连接头B，胶辊芯端面上加工有若干个通气孔，固定端包括与连接头A配合连接的固定端盖、安装在固定端盖外端且与胶辊芯相连接的充气管接头，胶辊设有导电棒，固定端盖上连接有用于限位胶辊芯的限位块，固定端盖内腔安装有套在连接头A上的的静电绝缘块，该限位块通过调节杆与固定端盖固定连接。

进一步的，活动端包括活动端下座、安装在活动端下座上方的活动端上座、用于驱动活动端下座上下移动的离合气缸，活动端上座与活动端下座两者形成用于放置胶辊连接头B的收纳腔。

进一步的，在活动端下座处设置有用于防止活动端下座下落的防下落气缸。

进一步的，调节杆为可调节限位块纵向位移的调节螺钉。

进一步的，在连接头A安装有调心轴承，该调心轴承固定在连接头A上，且调心轴承外端面位于静电绝缘块的内壁上。

进一步的，还包括滑轨、以及安装在固定端和活动端上的滑轨滑块，该滑轨滑块与滑轨滑动配合。

本实用新型的有益效果在于：制造的成本较低、方便操作，能提高印刷的的可靠性，其通过增加静电屏蔽块能杜绝放电棒放电对周边静电产生，以及设置限位块等其能对加工过程中提高稳定性不会走偏，安装了活动端能有效利用空间实现装卸过程，具有定位准确、牢靠、精度高。

附图说明

图1是本实用新型实施例的爆炸图；

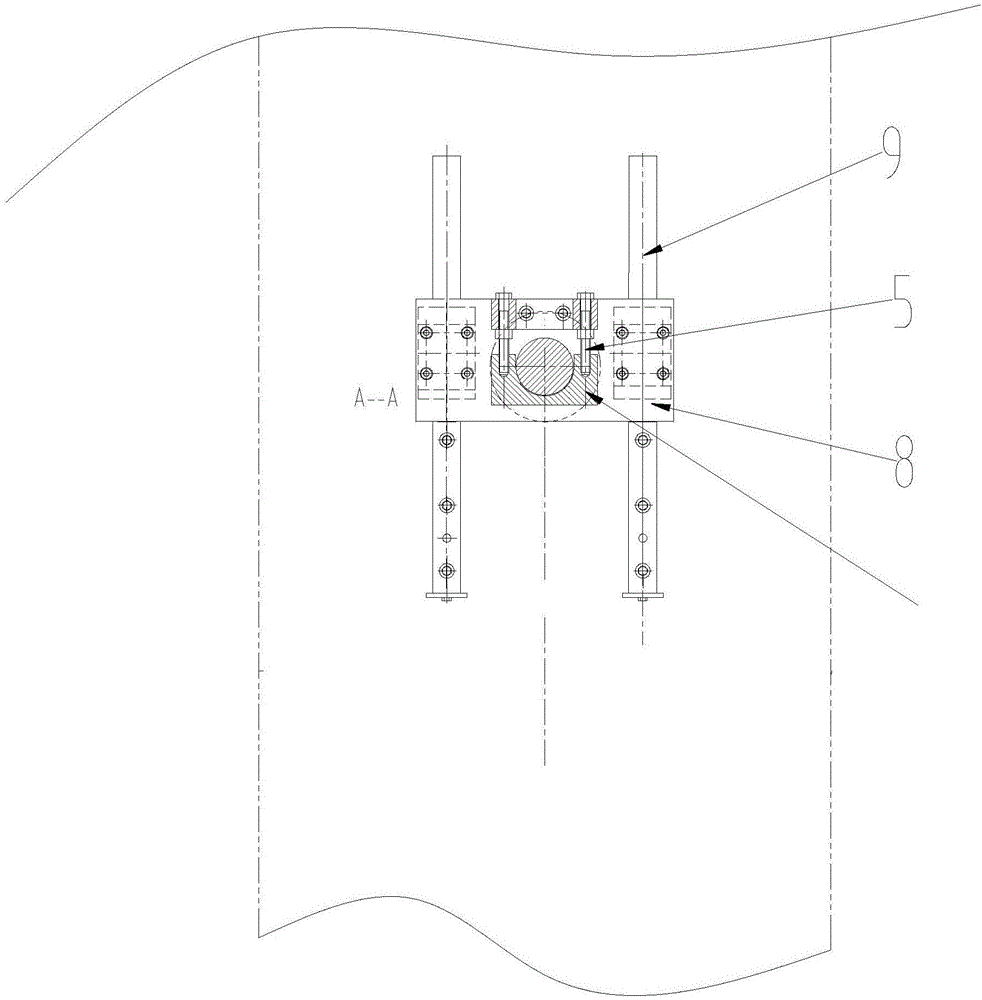

图2是图1中A-A处的剖视图；

图3是图1中B-B处的剖视图。

具体实施方式

以下结合具体实施例和附图对本实用新型作进一步说明。

实施例

参照附图1至图3所示，本实用新型套筒胶辊装置，包括胶辊1、呈斜置方式位于胶辊内腔的胶辊芯2、以及安装在左右胶辊连接头两边端的固定端和活动端，胶辊芯2的斜度为2度左右，胶辊具有连接头A14和连接头B15，胶辊芯2端面上加工有若干个通气孔，固定端包括与连接头A14配合连接的固定端盖4、安装在固定端盖4外端且与胶辊芯相连接的充气管接头3，胶辊1设有导电棒，主要是为了能让版棍上的对印刷不到位的印刷基材进行完整印刷，提高产品的可靠性，固定端盖4上连接有安装有用于限位胶辊芯的限位块6，固定端盖4内腔安装有套在连接头A上的的静电绝缘块8，该限位块6通过调节杆5与固定端盖4固定连接，可以对胶辊做微调，实现精确度。

活动端包括活动端下座11、安装在活动端下座11上方的活动端上座12、用于驱动活动端下座上下移动的离合气缸13，活动端上座12与活动端下座11两者形成用于放置胶辊连接头B的收纳腔。

在活动端下座11处设置有用于防止活动端下座下落的防下落气缸10，防止在拆卸或调整过程中掉落，提高安全性和可靠性。

为了进一步实现调节，提高便捷性，调节杆为可调节限位块纵向位移的调节螺钉。

可以对胶辊实现微调，在连接头A安装有调心轴承，该调心轴承固定在连接头A上，且调心轴承外端面位于静电绝缘块的内壁上。

为了提高安装的便捷性，还包括滑轨、以及安装在固定端和活动端上的滑轨滑块，该滑轨滑块与滑轨滑动配合。

虽然本实用新型已通过参考优选的实施例进行了图示和描述，但是，本领域普通技术人员应当了解，可以不限于上述实施例的描述，在权利要求书的范围内，可作出形式和细节上的各种变化。
