一种实弹挂架模拟装置的制作方法

本实用新型涉及一种航空设备，尤其涉及一种实弹挂架模拟装置。

背景技术：

在战斗机飞行训练中，飞机下挂实弹模拟实战演练的时候，每次投放实弹的数量仅有限的几枚且种类单一，重新更换所需弹型需着陆后人工装弹，成本很高，浪费时间。

技术实现要素：

本实用新型目的是提供一种实弹挂架模拟装置，达到无需着陆装弹即可空中无限次完成投放及更换弹型动作的有益效果。

为解决上述技术问题，本实用新型所采用的技术方案是：

一种实弹挂架模拟装置，其特殊之处是，包括模拟电路盒，实弹模拟挂架，所述模拟电路盒安装在实弹模拟挂架上，模拟电路盒内置电源板、1553通信板卡、底板，所述电源板和1553通信板卡安装在底板上，所述模拟电路盒外部设置有信号接口和对外供电接口，所述信号接口和对外供电接口分别与底板连接，所述信号接口和对外供电接口通过电缆分别与飞机连接，所述开关设置在实弹模拟挂架上，用于控制模拟电路盒的工作。

上述开关设置在实弹模拟挂架上，用于控制模拟电路盒的工作。

上述实弹模拟挂架两侧分别安装有挡板。

上述模拟电路盒外部还设置有自检接口，自检接口与所述底板连接，

所述模拟电路盒外部还设置有自检接口，所述实弹模拟挂架上设置有测试接口和下载网口，所述自检接口一端分别与测试接口和下载网口连接，另一端与所述底板连接。

本实用新型的有益效果是：

1、本实用新型的实弹模拟挂架与实弹挂架匹配，可适配现有战斗机机型结构，无需改装；

2、本实用新型在模拟电路盒中可模拟各种不同的弹型，无需着陆后再次换装实弹即可空中无限次完成投放及更换弹型动作，成本低，节省时间。

附图说明

图1是模拟电路盒内部示意图；

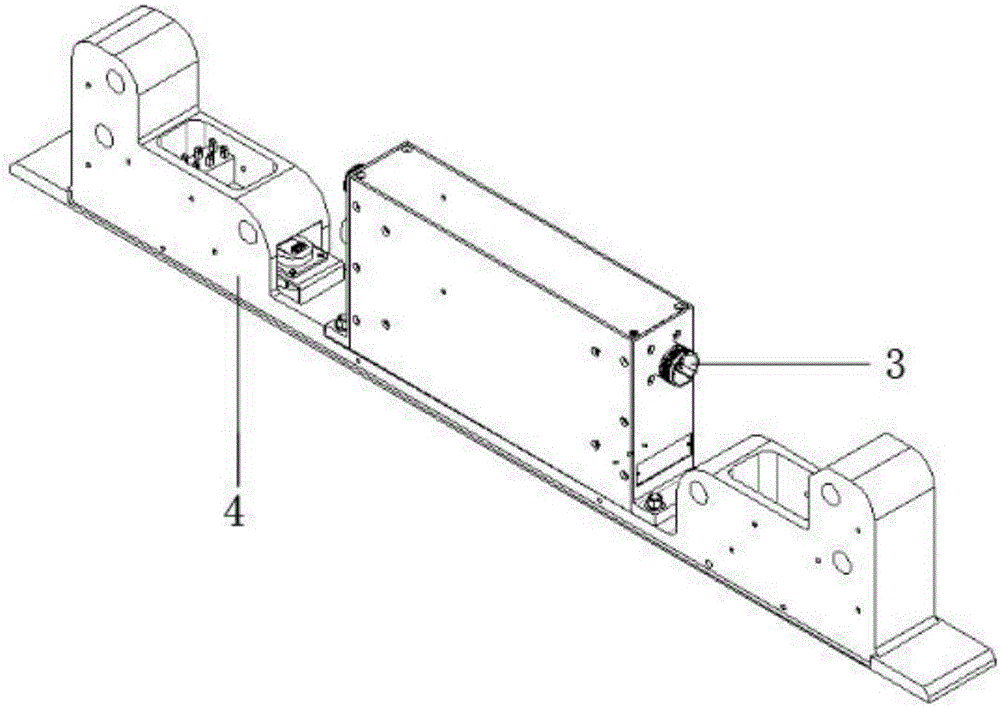

图2是模拟电路盒装配在实弹模拟挂架上的示意图；

图3是本实用新型外部示意图；

图4是本实用新型仰视图；

图中，1-对外供电接口、2-自检接口、3-信号接口、4-实弹模拟挂架、5-挡板、6-1553通信板卡、7-电源板、8-底板、9-开关、10-测试接口、11-下载网口。

具体实施方式

如图1～4所示，一种实弹挂架模拟装置，包括开关、模拟电路盒，实弹模拟挂架4，模拟电路盒安装在实弹模拟挂架上，实弹模拟挂架两侧分别安装有挡板5。模拟电路盒内置电源板7、1553通信板卡6、底板8，电源板和1553通信板卡安装在底板上，模拟电路盒外部设置有信号接口3和对外供电接口1，信号接口和对外供电接口分别与底板连接，信号接口和对外供电接口通过电缆分别与飞机连接；模拟电路盒外部还设置有自检接口，实弹模拟挂架上设置有测试接口和下载网口，自检接口一端分别与测试接口和下载网口连接，另一端与所述底板连接。

在飞机起飞前，将本实用新型实弹挂架模拟装置安装在飞机的实弹挂架处，将信号接口和对外供电接口分别与飞机连接。当驾驶员投弹训练时，信号送入模拟电路盒，模拟电路盒识别弹型信息，向驾驶舱反馈已投弹信号，等待下一次投弹信号。
