用于液晶显示面板的光配向装置的制作方法

本发明涉及面板制作领域，特别是涉及一种用于液晶显示面板的光配向装置。

背景技术：

PSVA(Polymer Stabilized Vertical Alignment，聚合物稳定型垂直配向技术)制程中的一个重要步骤是在PSVA测试是在液晶显示面板的衬垫(pad)上施加配向电压，从而通过配向电压在彩膜基板和阵列基板之间产生电场，然后对彩膜基板和阵列基板之间的液晶层中的单体聚合物进行光照或加热操作，使得单体聚合物与彩膜基板和阵列基板上的配向层聚合物材料发生反应，形成对应的聚合物配向层，液晶层中的液晶分子在聚合物配向层的作用下产生预倾角，从而达到配向的效果。

其中该配向电压由专用的电源系统产生，由于液晶显示面板的显示区域外的连接线具有一定的阻值R1，液晶显示面板的显示区域也具有一定的阻值R2。如R1/R2过大，可能导致液晶显示面板的显示区域接收到的电压不足，从而导致配向异常；如R1/R2过小，则造成液晶显示面板的显示区域内的电压分布差异较大，导致配向不均匀。由于不同液晶显示面板中的R1/R2的比值可能会不同，从而导致需要通过调整电源系统的电压来控制配向电压，提高了电源系统的操作设计难度。

故，有必要提供一种用于液晶显示面板的光配向装置，以解决现有技术所存在的问题。

技术实现要素：

本发明实施例提供一种可方便的对电源系统的配向电压进行调整的用于液晶显示面板的光配向装置；以解决现有的用于液晶显示面板的光配向装置中需要通过调整电源系统的电压来控制配向电压，从而使得电源系统的操作设计难度较高的技术问题。

本发明实施例提供一种用于液晶显示面板的光配向装置，用于对液晶显示面板进行光配向处理，其中所述液晶显示面板包括用于施加配向电压的衬垫；其中所述光配向装置包括：

电压产生电源，用于提供配向总电压；以及

探针，设置在所述液晶显示面板的衬垫上，通过连接线与所述电压产生电源连接，用于向液晶显示面板的显示区域提供配向电压；

其中所述连接线上设置有可调电阻。

在本发明所述的用于液晶显示面板的光配向装置中，通过调整所述可调电阻的阻值，对所述配向电压进行调整。

在本发明所述的用于液晶显示面板的光配向装置中，当所述配向电压大于设定电压时，提高所述可调电阻的阻值，以使得所述配向电压大致等于所述设定电压。

在本发明所述的用于液晶显示面板的光配向装置中，当所述配向电压小于设定电压时，减小所述可调电阻的阻值，以使得所述配向电压大致等于所述设定电压。

在本发明所述的用于液晶显示面板的光配向装置中，所述配向电压为：

V＝Vz*R2/(R1+R2+R3)；

其中Vz为配向总电压，R2为所述液晶显示面板的显示区域的电阻，R1为用于连接所述显示区域和所述衬垫的信号线的电阻，R3为所述可调电阻的阻值。

在本发明所述的用于液晶显示面板的光配向装置中，所述电压产生电源为恒压电源。

在本发明所述的用于液晶显示面板的光配向装置中，根据液晶显示面板的像素密度确定所述可调电阻的阻值。

在本发明所述的用于液晶显示面板的光配向装置中，在配向电压的作用下，对所述液晶显示面板的液晶层进行紫外线照射以及加热操作，以完成所述液晶显示面板的光配向过程。

在本发明所述的用于液晶显示面板的光配向装置中，根据所述光配向操作的紫外线照射的时间确定所述可调电阻的阻值。

在本发明所述的用于液晶显示面板的光配向装置中，根据所述光配向操作的加热操作的时间确定所述可调电阻的阻值。

相较于现有的用于液晶显示面板的光配向装置，本发明的用于液晶显示面板的光配向装置通过在连接探针和电压产生电源的连接线上设置有可调电阻，实现了方便的对电源系统的配向电压进行调整，从而降低了电源系统的操作设计难度；解决了现有的用于液晶显示面板的光配向装置中需要通过调整电源系统的电压来控制配向电压，从而使得电源系统的操作设计难度较高的技术问题。

为让本发明的上述内容能更明显易懂，下文特举优选实施例，并配合所附图式，作详细说明如下：

附图说明

图1为本发明的用于液晶显示面板的光配向装置的优选实施例的结构示意图。

具体实施方式

以下各实施例的说明是参考附加的图式，用以例示本发明可用以实施的特定实施例。本发明所提到的方向用语，例如「上」、「下」、「前」、「后」、「左」、「右」、「内」、「外」、「侧面」等，仅是参考附加图式的方向。因此，使用的方向用语是用以说明及理解本发明，而非用以限制本发明。

在图中，结构相似的单元是以相同标号表示。

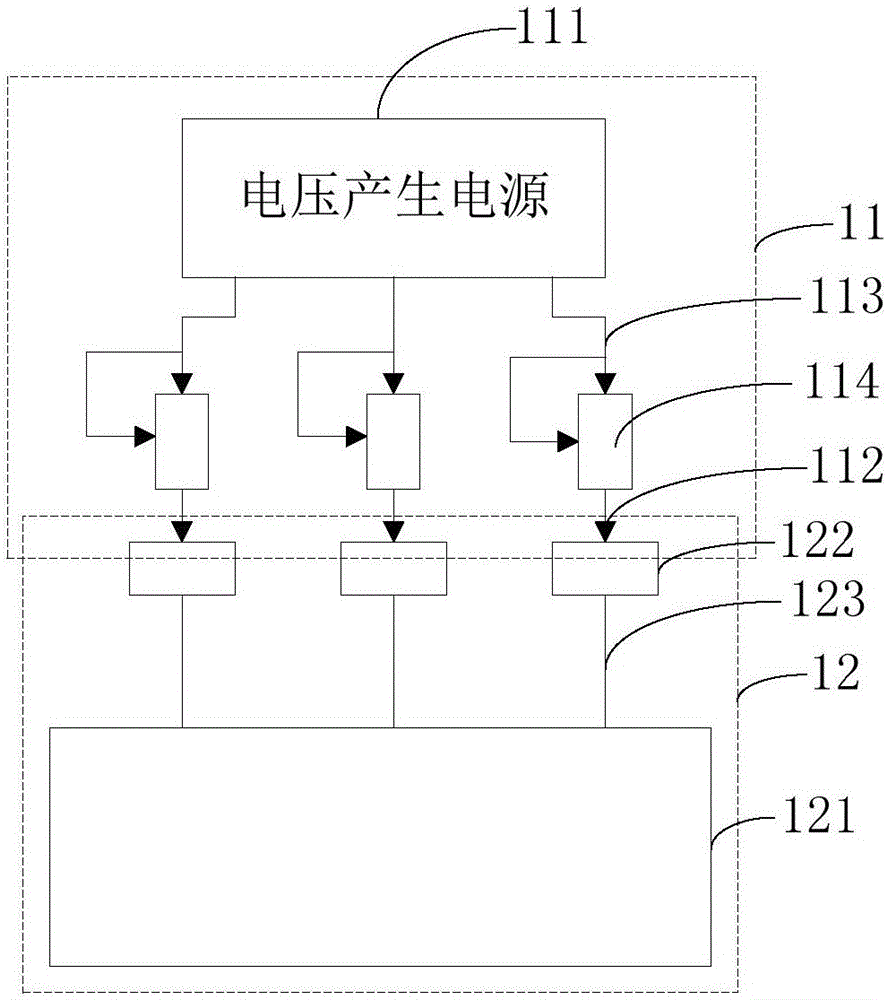

请请参照图1，图1为本发明的用于液晶显示面板的光配向装置的优选实施例的结构示意图。该光配向装置11用于对液晶显示面板12进行光配向处理，该液晶显示面板12包括由像素单元构成的显示区域121、用于向显示区域121的像素单元施加配向电压的衬垫122、以及用于连接衬垫122和显示区域121的像素单元的信号线123。

该光配向装置11包括电压产生电源111以及探针112。电压产生电源111用于提供配向总电压；该电压产生电源111优选为恒压电源；探针112设置在液晶显示面板12的衬垫122上，通过连接线113与电压产生电源111连接，用于向液晶显示面板12的显示区域121提供配向电压；其中连接线113上设置有可调电阻114。

本优选实施例的用于液晶显示面板12的光配向装置11使用时，首先确定液晶显示面板12的显示区域121的配向电压，具体可通过以下公式确定显示区域的配向电压：

V＝Vz*R2/(R1+R2+R3)；

其中Vz为配向总电压，R2为液晶显示面板12的显示区域121的电阻，R1为用于连接显示区域121和衬垫122的信号线123的电阻，R3为可调电阻114的阻值。

由于液晶显示面板12的显示区域121的电阻R2和连接显示区域121和衬垫122的信号线123的电阻R1是随着液晶显示面板12的类型变化的，但是如用户希望配向总电压Vz和显示区域的配向电压V是稳定不变的，因此这里可根据电阻R1和R2的阻值变化，通过调整可调电阻114的阻值R3对配向电压进行调整，以使得在配向总电压Vz不变的情况下，保持配向电压V的稳定不变。

如这里设置设定电压为用户希望的配向电压，当配向电压V大于设定电压时，光配向装置11可提高可调电阻114的阻值，以使得配向电压V大致等于设定电压；当配向电压V小于设定电压时，光配向装置11可减小可调电阻114的阻值，以使得配向电压V大致等于设定电压。

优选的，由于液晶显示面板12的像素密度越大，达到相同液晶预倾角需要的配向电压V就越大，因此这里需要根据液晶显示面板12的像素密度来确定可调电阻114的阻值。即液晶显示面板12的像素密度越大，需要的配向电压的电压即越大，在配向总电压不变的情况下，通过减小可调电阻114的阻值，可提高配向电压，使得液晶显示面板12的液晶分子达到预定的预倾角。液晶显示面板12的像素密度越小，需要的配向电压的电压即越小，在配向总电压不变的情况下，通过增大可调电阻114的阻值，可减小配向电压，使得液晶显示面板12的液晶分子达到预定的预倾角。

当光配向装置11向液晶显示面板12的显示区域121提供相应的配向电压后，在该配向电压的作用下，对液晶显示面板12的液晶层进行紫外线照射以及加热操作，以完成液晶显示面板12的光配向过程。当然这里还可根据光配向操作的紫外线照射的时间来确定可调电阻114的阻值或根据光配向操作的加热操作的时间来确定可调电阻114的阻值。

如光配向操作的紫外线照射的时间较长，则可相应的增大可调电阻114的阻值，从而减小配向电压，使得液晶显示面板12的液晶分子达到预定的预倾角。如光配向操作的紫外线照射的时间较短，则可相应的减小可调电阻的阻值，从而增大配向电压，使得液晶显示面板12的液晶分子达到预定的预倾角。

如光配向操作的加热操作的时间较长，则可相应的增大可调电阻114的阻值，从而减小配向电压，使得液晶显示面板12的液晶分子达到预定的预倾角。如光配向操作的加热操作的时间较短，则可相应的减小可调电阻114的阻值，从而增大配向电压，使得液晶显示面板12的液晶分子达到预定的预倾角。

这样即完成了本优选实施例的用于液晶显示面板12的光配向装置11的光配向过程。

本发明的用于液晶显示面板的光配向装置通过在连接探针和电压产生电源的连接线上设置有可调电阻，实现了方便的对电源系统的配向电压进行调整，从而降低了电源系统的操作设计难度；解决了现有的用于液晶显示面板的光配向装置中需要通过调整电源系统的电压来控制配向电压，从而使得电源系统的操作设计难度较高的技术问题。
