一种用于网购的拍摄装置的制作方法

本实用新型涉及一种拍摄装置，特别涉及一种用于网购的拍摄装置。

背景技术：

随着互联网的普及，网络购物的优点更加突出，日益成为一种重要的购物形式。由于网上销售库存压力较小、经营成本低、经营规模不受场地限制等。这种新型的购物模式可在更大的范围内、更广的层面上以更高的效率实现资源配置。越来越多的人参与到网络销售平台上。作为卖家，需要将产品展示在网站上，而这需要通过拍摄装置来拍摄。目前大都通过相机或手机直接拍摄后进行后期处理，这样的话后期处理工作量较大。

技术实现要素：

本实用新型要解决的技术问题，在于提供一种用于网购的拍摄装置，该拍摄装置内置多种背景板，且自动化程度高，可大大减少后期处理工作量。

本实用新型通过下述方案实现：一种用于网购的拍摄装置，其包括支柱、背景板、帘布和拍摄相机，所述支柱设有四根，所述背景板设有三块，所述帘布设有一块，所述背景板和所述帘布围成长方体形，所述支柱连接在长方体形的四个垂直的边角上，连接两块所述背景板以及所述背景板与帘布，长方体形的上端设有顶板，下端设有底板，所述顶板的下端中间位置垂直连接一个吊杆，所述吊杆的下端连接挂钩，所述吊杆的中间位置设有旋转连接块，所述旋转连接块连接滑杆，所述滑杆呈倒L形，所述拍摄相机通过滑动连接块连接在所述滑杆上，所述顶板的下端连接控制器，所述控制器上连接无线装置，所述拍摄相机、所述旋转连接块和所述滑动连接块均电连接到所述控制器。

所述底板的上端中间位置设有一个置物台。

三块所述背景板的颜色各不相同。

所述吊杆上连接补偿灯盘，所述补偿灯盘的下端设有一圈光补偿灯。

所述补偿灯盘设置在所述旋转连接块和所述挂钩之间。

所述旋转连接块带动所述滑杆绕着所述吊杆360度旋转。

所述滑动连接块带动所述拍摄相机沿着所述滑杆上下滑动。

所述背景板和所述帘布围成长方体形的上下两端均为正方形。

本实用新型的有益效果为：

1、本实用新型一种用于网购的拍摄装置设有多种背景板，拍摄的图片较后期通过处理加上背景的图片更为真实，同时也减少了后期处理工作量；

2、本实用新型一种用于网购的拍摄装置的拍摄相机通过滑动连接块连接到滑杆上，通过控制器可控制滑杆旋转及相机上下移动，以调整到合适的拍摄角度，自动化程度高；

3、本实用新型一种用于网购的拍摄装置设有无线装置，可通过接入移动终端来控制整个拍摄过程；

4、本实用新型一种用于网购的拍摄装置设有置物台和挂钩，可根据不同物品的特点来选择将物品置于置物台上或挂钩上，通用性强；

5、本实用新型一种用于网购的拍摄装置设有补偿灯，以满足拍摄需要。

附图说明

图1为本实用新型一种用于网购的拍摄装置的正视剖面结构示意图。

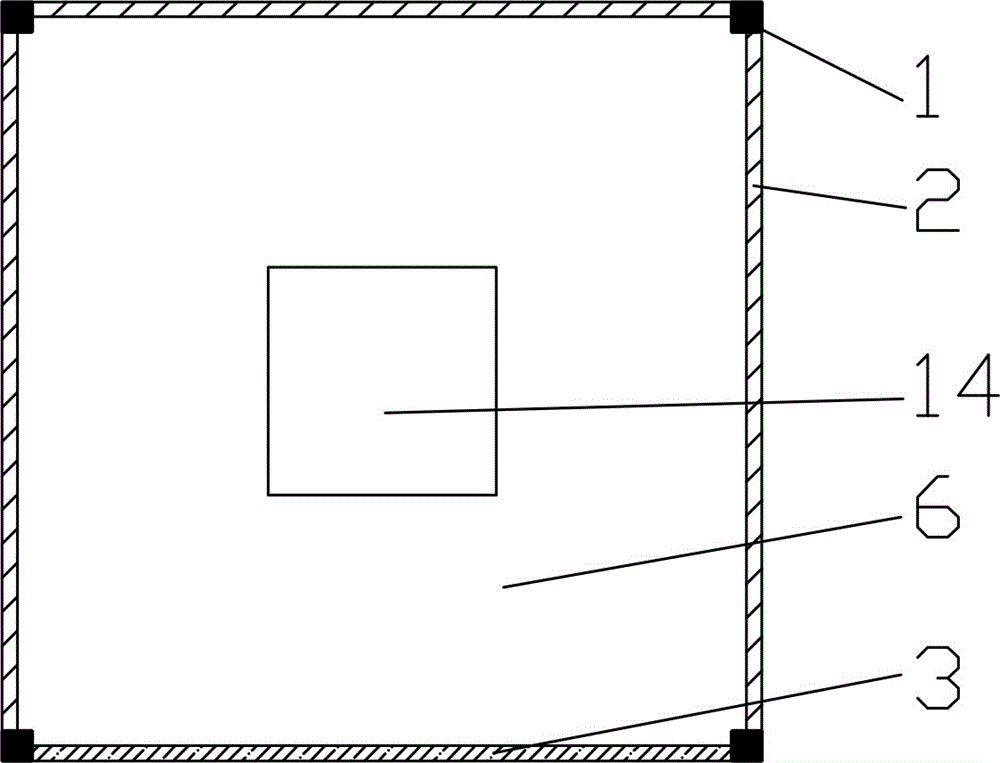

图2为本实用新型一种用于网购的拍摄装置的俯视剖面结构示意图。

图中：1为支柱，2为背景板，3为帘布，4为拍摄相机，5为顶板，6为底板，7为吊杆，8为挂钩，9为旋转连接块，10为滑杆，11为滑动连接块，12为控制器，13为无线装置，14为置物台，15为补偿灯盘，16为光补偿灯。

具体实施方式

下面结合图1-2对本实用新型进一步说明，但本实用新型保护范围不局限所述内容。

其中相同的零部件用相同的附图标记表示。需要说明的是，下面描述中使用的词语“前”、“后”、“左”、“右”、“上”和“下”指的是附图中的方向，词语“内”和“外”分别指的是朝向或远离特定部件几何中心的方向，且附图均采用非常简化的形式且均使用非精准的比率，仅用以方便、明晰地辅助说明本实用新型实施例的目的。

为了清楚，不描述实际实施例的全部特征，在下列描述中，不详细描述公知的功能和结构，因为它们会使本发明由于不必要的细节而混乱，应当认为在任何实际实施例的开发中，必须做出大量实施细节以实现开发者的特定目标，例如按照有关系统或有关商业的限制，由一个实施例改变为另一个实施例，另外，应当认为这种开发工作可能是复杂和耗费时间的，但是对于本领域技术人员来说仅仅是常规工作。

一种用于网购的拍摄装置，其包括支柱1、背景板2、帘布3和拍摄相机4，支柱1设有四根，背景板2设有三块，帘布3设有一块，背景板2和帘布3围成长方体形，支柱1连接在长方体形的四个垂直的边角上，连接两块背景板2以及背景板2与帘布3，长方体形的上端设有顶板5，下端设有底板6，顶板5的下端中间位置垂直连接一个吊杆7，吊杆7的下端连接挂钩8，吊杆7的中间位置设有旋转连接块9，旋转连接块9连接滑杆10，滑杆10呈倒L形，拍摄相机3通过滑动连接块11连接在滑杆10上，顶板5的下端连接控制器12，控制器12上连接无线装置13，拍摄相机3、旋转连接块9和滑动连接块11均电连接到控制器12，控制器12对拍摄相机3、旋转连接块9、滑动连接块11以及无线装置13的控制属于现有公知技术，其内部结构、工作原理以及工作过程在此不再赘述，移动终端通过无线装置13对控制器12的控制也属于现有技术，在此不再赘述。

底板6的上端中间位置设有一个置物台14。

三块背景板2的颜色各不相同。

吊杆7上连接补偿灯盘15，补偿灯盘15的下端设有一圈光补偿灯16。

补偿灯盘13设置在旋转连接块9和挂钩8之间。

旋转连接块9带动滑杆10绕着吊杆7360度旋转。

滑动连接块11带动拍摄相机3沿着滑杆10上下滑动。

背景板2和帘布3围成长方体形的上下两端均为正方形。

尽管已经对本实用新型的技术方案做了较为详细的阐述和列举，应当理解，对于本领域技术人员来说，对上述实施例做出修改或者采用等同的替代方案，这对本领域的技术人员而言是显而易见，在不偏离本实用新型精神的基础上所做的这些修改或改进，均属于本实用新型要求保护的范围。
