一种塑料光纤快速烫面处理装置的制作方法

本实用新型涉及一种烫面处理装置，具体为一种塑料光纤快速烫面处理装置，属于光纤加工设备应用技术领域。

背景技术：

塑料光纤是由高透明聚合物如聚苯乙烯、聚甲基丙烯酸甲酯、聚碳酸酯作为芯层材料，PMMA、氟塑料等作为皮层材料的一类光纤。不同的材料具有不同的光衰减性能和温度应用范围，塑料光纤不但可用于接入网的最后100～1000米，也可以用于各种汽车、飞机、等运载工具上，是优异的短距离数据传输介质，因此塑料光纤加工设备对于塑料光纤的发展具有不可代替的作用。

而现有的塑料光纤端面处理装置采用气动阀加外置定时器及测温模块控制继电器，实现烫面的温度，烫面时间控制，由于使用外置定时器，操作不便捷，控制精度差，烫面时间不易控制，因此，针对上述问题提出一种塑料光纤快速烫面处理装置。

技术实现要素：

本实用新型的目的就在于为了解决上述问题而提供一种塑料光纤快速烫面处理装置。

本实用新型通过以下技术方案来实现上述目的，一种塑料光纤快速烫面处理装置，包括下支架以及安装在下支架底部的行走轮机构，所述下支架的内部两端分别设有电气控制装置和吹气冷却装置，且下支架的顶部安装上支架；所述上支架的内部设有手动进给机构，且上支架的一端设有夹紧机构；所述上支架的顶部设有轧丝机头、前推气阀和后退气阀。

优选的，所述夹紧机构呈工字型结构，且夹紧机构与上支架垂直。

优选的，所述轧丝机头、前推气阀和后退气阀均匀与上支架平行。

优选的，所述行走轮机构设置在下支架的底部直角处。

本实用新型的有益效果是：该种塑料光纤快速烫面处理装置的夹紧机构呈工字型结构，且夹紧机构与上支架垂直，使整体更加紧凑，内部采用电气控制装置和吹气冷却装置，使整体结构能够快速准确的控制烫面的温度，控制烫面时间容易控制，使塑料光纤在烫面过程中制造成本低，加快塑料光纤加工的工作效率，有良好的经济效益和社会效益，适合推广使用。

附图说明

图1为本实用新型整体结构示意图；

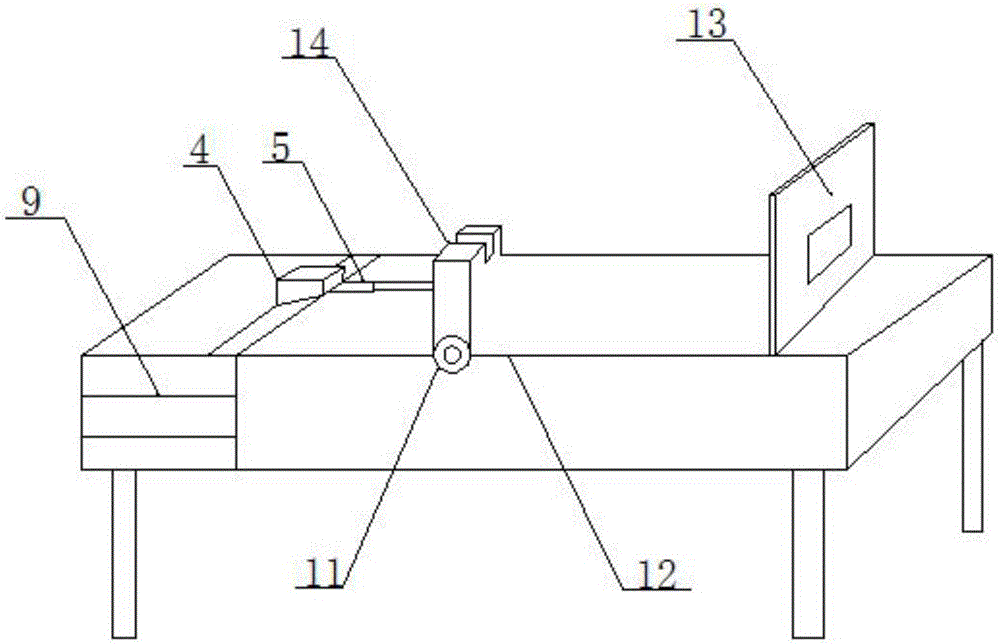

图2为本实用新型电气控制装置结构示意图。

图中：1、上支架，2、夹紧机构，3、轧丝机头，4、前推气阀，5、后退气阀，6、手动进给机构，7、下支架，8、行走轮机构，9、电气控制装置，10、吹气冷却装置，11、滑轮，12、导轨，13、加热金属板，14、塑料光纤夹具。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1所示，一种塑料光纤快速烫面处理装置，包括下支架7以及安装在下支架7底部的行走轮机构8，所述下支架7的内部两端分别设有电气控制装置9和吹气冷却装置10，且下支架7的顶部安装上支架1；所述上支架1的内部设有手动进给机构6，且上支架1的一端设有夹紧机构2；所述上支架1的顶部设有轧丝机头3、前推气阀4和后退气阀5；所述电气控制装置9的一侧设有导轨12，且导轨12上安装底部嵌有滑轮11的塑料光纤夹具14；所述导轨12之间的一端设有加热金属板13；

作为本实用新型的一种技术优化方案，所述夹紧机构2呈工字型结构，且夹紧机构2与上支架1垂直；所述轧丝机头3、前推气阀4和后退气阀5均匀与上支架1平行；所述行走轮机构8设置在下支架7的底部直角处；内部采用电气控制装置9和吹气冷却装置10，使整体结构能够快速准确的控制烫面的温度，控制烫面时间容易控制，使被加工的塑料光纤使用寿命久。

本实用新型在使用时，首先，将该装置推向被加工物件的地方，然后上支架1上的夹紧机构2将被加工工件固定柱，将电机通电，打开内部的电气控制装置9和吹气冷却装置10，后退气阀5在电动机的转动下实现速度的减慢，后退气阀5将传动速度传递给与后退气阀5连接的前推气阀4，实现前推气阀4的转动，以及与后退气阀5连接的轧丝机头3的转动，从而实现塑料光纤的烫面处理，内部采用电气控制装置9和吹气冷却装置10，使整体结构能够快速准确的控制烫面的温度，控制烫面时间容易控制，使塑料光纤在烫面过程中制造成本低，加快塑料光纤加工的工作效率。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
