用于LED灯的LED光源模组连接结构的制作方法

本实用新型涉及LED照明技术领域，特别涉及一种用于LED灯的LED光源模组连接结构。

背景技术：

现在一些比较主流大角度LED球泡灯的设计如下：

将立体形状的LED光源模组套在散热器上，通常为了使固定更加牢固，需要在LED光源模组与散热器相贴的面上涂抹胶水，这样一来增加了工序，二来延长了装配时间，会降低组装效率。

技术实现要素：

本实用新型针对上述现有技术中存在的不足，提供了一种减少装配工序，且连接更为方便，提高了组装效率的LED光源模组的连接结构。

本实用新型的技术方案是这样实现的：

用于LED灯的LED光源模组连接结构，包括LED光源模组以及散热器，所述的散热器包括用以承托LED光源模组的承托部，所述的LED光源模组套在承托部上，还包括一用于固定所述的LED光源模组的保护罩，所述的保护罩套在LED光源模组上。

为了使LED光源模组更加稳定的固定在承托部上，作为优选，所述的保护罩包括一中空多边体及沿中空多边体的顶点向下延伸的多个止挡柱，相邻的两个止挡柱间形成用于露出LED光源模组的发光面的中空带。

作为优选，保护罩的下端与承托部通过卡钩方式相配合。

作为优选，所述的LED光源模组整体为一棱柱体，所述的棱柱体至少有两个面与所述承托部接触。

作为优选，所述的承托部包括间隔相对的两块承托板以及用于连接两块承托板的连接板。

作为优选，连接板或承托板上带有用以对LED光源模组辅助支撑的支撑板，所述的支撑板弯折至两个承托板之间的位置。

作为优选，所述的支撑板所处的平面与承托板所处的平面垂直。

作为优选，所述的LED光源模组整体为一四棱柱体，所述的四棱柱体具有一顶面及沿顶面四边向下延伸的四个侧面，在顶面及侧面上设有LED芯片。

相较于现有技术，本实用新型提供了一种装配简单、可有效提高LED光源模组的LED光源模组连接结构，通过一保护罩的形式，当LED光源模组扣在散热器上时，将保护罩套在LED光源模组上，保护罩可将LED光源模组束紧，或是保护罩通过卡钩形式与散热器相连。

附图说明

图1为本实用新型LED灯的平面状态示意图；

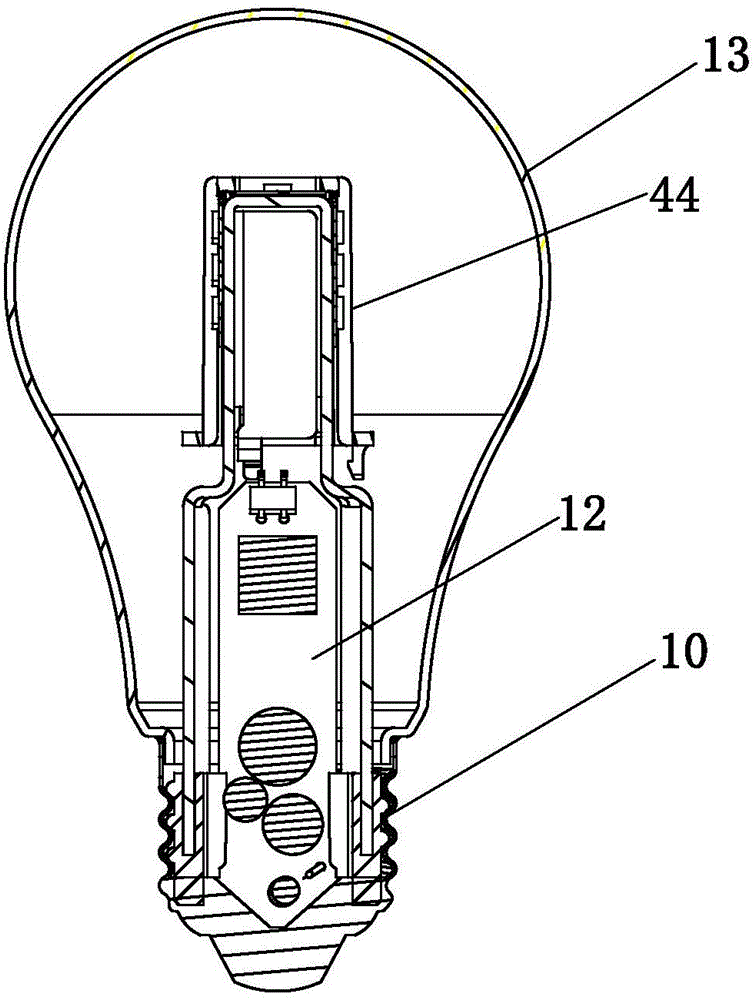

图2为图1的剖视状态示意图；

图3为本实用新型LED灯的拆分状态示意图；

图4为本实用新型LED灯另一角度的拆分状态示意图；

图5为本实用新型散热器的立体结构示意图；

图6为本实用新型实施例中LED光源模组的立体结构示意图；

图7为本实用新型实施例中LED光源模组的拆分状态示意图；

图8为本实用新型实施例中散热器与绝缘件的连接结构示意图。

具体实施方式

本实用新型的具体实施方式如下：

实施例：本实施例首先提供了一种散热器，如图5所示，所述的散热器为金属板30折弯而成的一体式结构，所述的金属板30优选为铝板，其主体部分包括间隔相对的两块板31及连接两块板31的连接板32。

具体的说，所述的散热器包括用以承托LED光源模组的承托部33以及用以传热的导热部34，所述的承托部33包括间隔相对的两块承托板331，所述的连接板32用于连接两块承托板331；所述的导热部34包括间隔相对的两块导热板341，且两块导热板341各自与两块承托板331相连。散热器同侧的承托板331与导热板341处在同一平面上，或是通过转弯件相连而两者又保持平行。

再进一步说，连接板32或承托板331上带有用以对LED光源模组辅助支撑的支撑板332，所述的支撑板332弯折至两个承托板331之间的位置，且所述的支撑板332所处的平面与承托板331所处的平面垂直。

再进一步说，本实用新型又提供了一种LED灯，如图1～8所示，包括：

至少一个LED光源模组45，用于发光；

电源模块12，用于驱动LED光源模组45发光；

灯头10，用于将电网与电源模块12电连接；

一个玻璃罩子13，对LED光源模组45发出的光进行漫反射；

以及如上所述的对LED光源模组45散发的热量进行散热的散热器41，其中，所述的玻璃罩子13将所述的LED光源模组45、散热器41包覆于其中，且玻璃罩子13直接与灯头10相连。

所述的玻璃罩子13为非透明玻璃罩子，所述的玻璃罩子13与灯头10胶粘固定。

如图8所示，由于散热器为金属材料，为避免短路，在散热器41下端连接有绝缘件21，绝缘件21为导热塑料制成，绝缘件21上设有外螺纹，灯头10与绝缘件21螺纹连接。所述的绝缘件21为一中空环状体，所述的导热部34插入所述的中空环状体内并与中空环状体过盈配合；再具体的说，在所述中空环状体的内圈上设有与导热部34相配合的插槽42，所述的导热部34插在所述的插槽42内；再具体的说，插槽42是与导热板341插接配合。

所述的LED光源模组45整体为一棱柱体，所述的棱柱体至少有两个面与所述承托部33接触；再进一步说，所述的LED光源模组45整体为一四棱柱体，所述的四棱柱体具有一顶面及沿顶面四边向下延伸的四个侧面，在顶面及侧面上设有LED芯片。

具体的说，本实施例的一种LED光源模组45，如图6～图7所示，该模组包括第一、第二LED灯带1、2，第一LED灯带1包括第一中间部3及对称设置在第一中间部3两侧且折弯设置的第一翼片4，在第一翼片4上设有LED芯片5；第二LED灯带2包括第二中间部6及对称设置在第二中间部6两侧且折弯设置的第二翼片7，在第二翼片7上设有LED芯片5；第一LED灯带1、第二LED灯带2十字交叉且第一、第二中间部1、2叠放在一起，第一、第二中间部1、2通过点焊实现电气化连接。

第一翼片4与第一中间部3所成的角度为90度；第二翼片7与第二中间部6所成的角度为90度；在未被遮盖的第一中间部3或第二中间部6表面设有LED芯片5；具体是说，第一中间部3叠放于第二中间部6上，第一中间部3中间镂空将第二中间部6表面露出，在第二中间部6表面设有LED芯片5。此种方式更为巧妙。第一、第二中间部3、6搭接在一起既能够实现电气化连接，又不阻碍LED芯片的安装与发光。

第一中间部3、第一翼片4的形状为矩形，第二中间部6、第二翼片7的形状也为矩形；第一中间部3的两侧与各自临近的第一翼片4留有间隔，第一中间部3通过第一柔性线路板8与第一翼片4相连，LED芯片5设置在第一柔性线路板8上；同理，第二中间部6的两侧与各自临近的第二翼片7留有间隔，第二中间部6通过第二柔性线路板9与第二翼片7相连，LED芯片5设置在第二柔性线路板9上。柔性线路板的设置既能够将中间部与翼片连接在一起，又可以方便实现电气化连接，同时又方便折弯成所需形状。

如图3、4所示，LED光源模组45套在承托部上后，为了方便固定，本实施例还提供了一种用于固定所述的LED光源模组的保护罩44，所述的保护罩44套在LED光源模组45上，所述的保护罩44包括一中空多边体441及沿中空多边体441的顶点向下延伸的多个止挡柱442，止挡柱442下端通过一收紧环443相连，相邻的两个止挡柱442间形成用于露出LED光源模组中LED芯片的中空带444。且保护罩44的下端与承托部33通过卡钩445连接固定；具体的说，承托部33的支撑板332上带有弯钩446，卡钩445卡在弯钩446上。

保护罩44的设计可以使得LED光源模组不用再用胶水粘贴在承托部上。

在绝缘件21内设有卡槽43，电源模块12为一驱动线路板，电源模块12安装在所述的卡槽43内。在电源模块12上设有插针16，在LED光源模组上设有针座17，所述的插针16插在针座17上。

本实用新型优选实施例只是用于帮助阐述本实用新型。优选实施例并没有详尽叙述所有的细节，也不限制该实用新型仅为所述的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释本实用新型的原理和实际应用，从而使所属技术领域技术人员能很好地利用本实用新型。本实用新型仅受权利要求书及其全部范围和等效物的限制。以上公开的仅为本申请的几个具体实施例，但本申请并非局限于此，任何本领域的技术人员能思之的变化，都应落在本申请的保护范围内。
