电阻与导线的焊接装置及其方法与流程

技术特征：

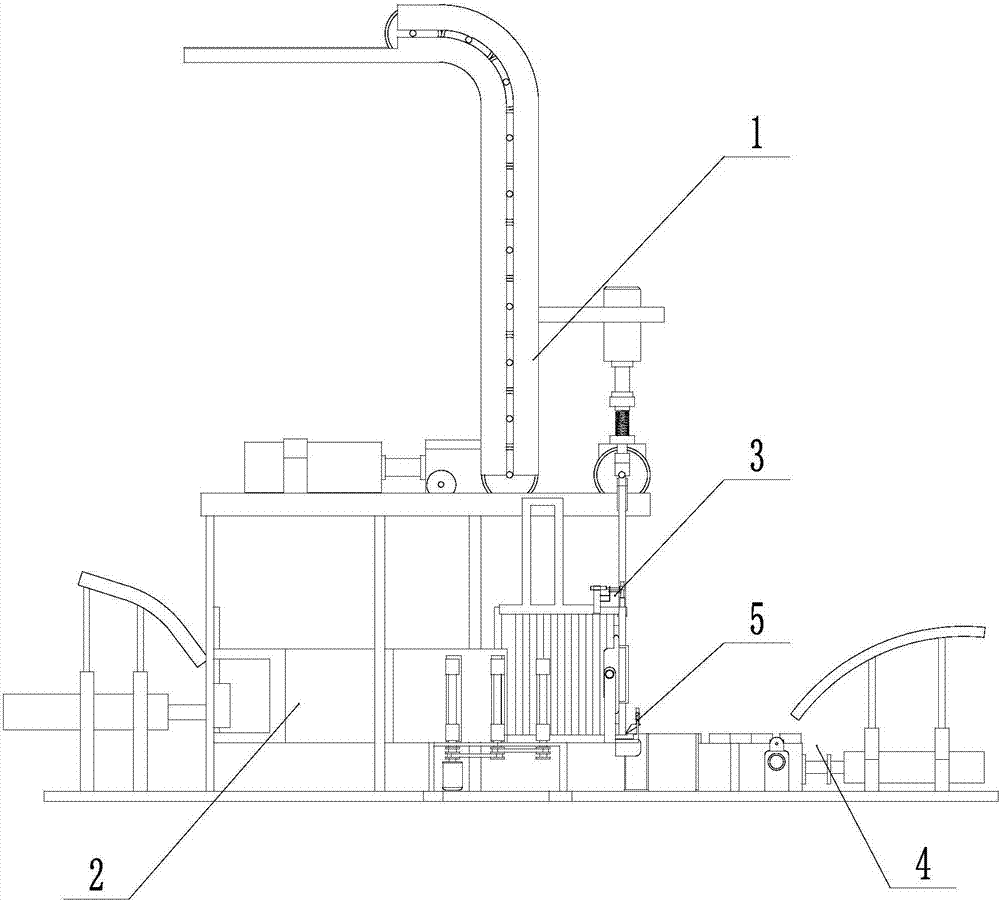

1.一种电阻与导线的焊接装置，其特征在于：包括电阻输送折弯装置(1)、导线输送装置(2)及电阻导线焊接装置(3)，导线输送装置(2)位于电阻输送折弯装置(1)的下方，电阻导线焊接装置(3)位于导线(300)的上端；所述电阻输送折弯装置(1)包括支撑板(101)，支撑板(101)上安装有电阻输送组件(102)、电阻推送组件(103)及电阻折弯组件(104)，所述电阻输送组件(102)包括两平行设置的电阻夹持板(1021)，两电阻夹持板(1021)的下端置于电阻推送组件(103)与电阻折弯组件(104)之间，电阻(100)从两电阻夹持板(1021)之间的夹持导向槽(1022)中导入至电阻推送组件(103)的端部，并由电阻推送组件(103)推送至电阻折弯组件(104)，所述电阻折弯组件(104)包括可恰好卡扣于电阻(100)两端的电阻线(400)上的折弯压头(1041)及安装于折弯压头(1041)上方的折弯驱动气缸(1042)；所述导线输送装置(2)安装于底板(6)上；所述导线输送装置(2)包括导线导向组件(201)、分别安装于导线导向组件(201)前后端的导线推入组件(202)及导线定位组件(203)，导线定位组件(203)位于电阻折弯组件(104)的正下方；所述电阻导线焊接装置(3)位于折弯后的电阻线(400)下端与导线(300)上端的接触处。2.根据权利要求1所述的电阻与导线的焊接装置，其特征在于：所述电阻夹持板(1021)的上端折弯成水平导入部(10211)，位于下侧的水平导入部(10211)上带有与电阻(100)两端配合的滚动槽(10212)；电阻夹持板(1021)的下端中部与支撑板(101)之间带有略大于电阻厚度的电阻推送空间(105)，电阻夹持板(1021)的下端两侧与支撑板(101)之间带有略大于电阻线(400)的直径的电阻线推送空间(106)，当电阻(100)位于电阻夹持板(1021)的最下端时，电阻(100)及电阻线(400)可分别从所述电阻推送空间(105)及电阻线推送空间(106)中被推送出。3.根据权利要求1所述的电阻与导线的焊接装置，其特征在于：所述电阻推送组件(103)包括通过电阻推送支座(1030)水平安装于支撑板(101)上的电阻推送气缸(1031)及安装于电阻推送气缸(...
