一种全自动插片钻孔机的制作方法

本申请涉及电源插片生产加工设备领域，特别涉及一种全自动插片钻孔机。

背景技术：

根据使用需求，电源插片的后方需要进行钻孔，目前比较普遍的插片钻孔生产方式为人工操作，这既费时，又具有很高的劳动力成本，生产效率也较低。近年也有些自动钻孔机出现，其主要方式是上料后，通过一个转盘将插片转动送至钻头电机处，利用电机驱动钻头，对插片进行钻孔。利用转盘输送插片，由于转盘本身是转动的，虽然也有控制其位移，以达到准确钻孔的目的；但是，总的来说，运动件公差会放大，钻孔的精度不好。

技术实现要素：

本申请的目的是提供一种结构改进的全自动插片钻孔机。

为了达到以上目的，本申请公开了一种全自动插片钻孔机，包括机架310、送料盘31、定位滑块32、定位滑块驱动组件33、钻头电机34、钻头电机驱动组件35、分度盘和固定盘组件36和分度盘驱动组件37；分度盘和固定盘组件36竖立安装在机架310的顶端，其中，固定盘面向所述钻头电机34，分度盘在所述分度盘驱动组件37的驱动下转动，分度盘上设置有至少一个插片固定槽，固定盘固定不动，固定盘上同样设置有至少一个插片固定槽；定位滑块32设置于分度盘和固定盘组件36的上方，在分度盘将插片运送至固定盘的插片固定槽处时，定位滑块32在定位滑块驱动组件33的驱动下，将插片固定在固定盘的插片固定槽中；钻头电机34安装在机架顶端，且位于分度盘和固定盘组件36的侧面，钻头电机34安装在一个水平的滑轨上，滑轨垂直于固定盘的盘面设计，钻头电机驱动组件35驱动钻头电机34在滑轨上水平移动，使得钻头电机34相向或背向固定盘位移；送料盘31安装于机架310的顶端，送料盘31的输出端与分度盘的插片固定槽工艺承接。

优选的，全自动插片钻孔机还包括冷却水系统38，冷却水系统38安装在机架310）的底部，用于为钻头电机34的钻头降温。

优选的，定位滑块驱动组件33和钻头电机驱动组件35均为液压驱动。

优选的，全自动插片钻孔机还包括液压站39，液压站39安装在机架310的底部，用于为液压驱动提供动力。

优选的，定位滑块32由两块滑块组成，通过双滑块定位，确保钻孔精度。

因此，本申请的有益效果在于：本申请的全自动插片钻孔机，在分度盘的基础上增加了一个固定盘，该固定盘是固定不动的，其安装位置与钻头电机相配合，插片输送到固定盘的插片固定槽后进行钻孔，保障了插片钻孔的准确性。

附图说明

图1是改进前的插片钻孔机的局部结构示意图，图中，11为分度盘、12为钻头电机、13为分度盘驱动组件；

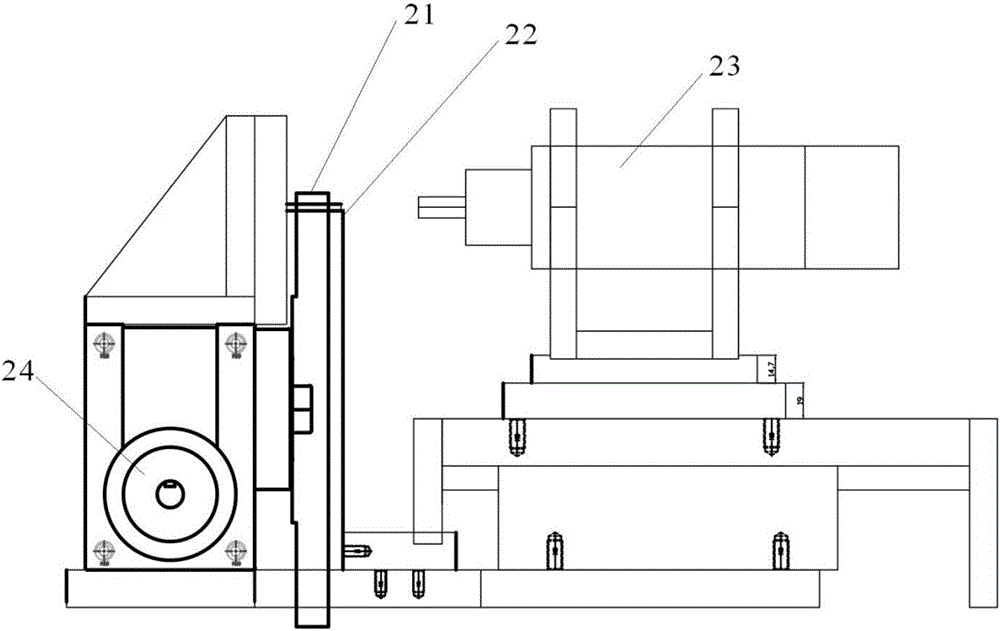

图2是本申请实施例中改进后的插片钻孔机的局部结构示意图，图中，21为分度盘、22为固定盘、23为钻头电机、24为分度盘驱动组件；

图3是本申请实施例中改进后的全自动插片钻孔机的整体结构示意图，图中，310为机架、31为送料盘、32为定位滑块、33为定位滑块驱动组件、34为钻头电机、35为钻头电机驱动组件、36为分度盘和固定盘组件、37为分度盘驱动组件、38为冷却水系统、39为液压站。

具体实施方式

为了使审查员能够进一步了解本申请的目的，现附较佳实施例以详细说明如下，本实施例仅用于说明本申请的技术方案，并非限定本申请。

本例的全自动插片钻孔机如图3所示，包括机架310、送料盘31、定位滑块32、定位滑块驱动组件33、钻头电机34、钻头电机驱动组件35、分度盘和固定盘组件36、分度盘驱动组件37、冷却水系统38和液压站39。分度盘和固定盘组件36竖立安装在机架310的顶端，其中，固定盘面向钻头电机34，分度盘在分度盘驱动组件37的驱动下转动，分度盘上设置有至少一个插片固定槽，固定盘固定不动，固定盘上同样设置有至少一个插片固定槽。定位滑块32设置于分度盘和固定盘组件36的上方，在分度盘将插片运送至固定盘的插片固定槽处时，定位滑块32在定位滑块驱动组件33的驱动下，将插片固定在固定盘的插片固定槽中，本例中，定位滑块32由两块滑块组成，通过双滑块定位，确保钻孔精度。钻头电机34安装在机架顶端，且位于分度盘和固定盘组件36的侧面，钻头电机34安装在一个水平的滑轨上，滑轨垂直于固定盘的盘面设计，钻头电机驱动组件35驱动钻头电机34在滑轨上水平移动，使得钻头电机34相向或背向固定盘位移。本例中，定位滑块驱动组件33和钻头电机驱动组件35均为液压驱动。送料盘31安装于机架310的顶端，送料盘31的输出端与分度盘的插片固定槽工艺承接。冷却水系统38安装在机架310的底部，用于为钻头电机34的钻头降温。液压站39安装在机架310的底部，用于为液压驱动提供动力。

本例的全自动插片钻孔机，其关键在于对分度盘进行改进，在改进前，如图1所示，分度盘11在分度盘驱动组件13的驱动下整体转动，将插片输送到钻头电机12处。而本例改进后，如图2所示，在分度盘21的前端增加了一个固定盘22，固定盘22是固定不动的，与钻头电机23相配合，分度盘驱动组件24驱动分度盘将插片输送到指定位置，然后通过固定盘22固定插片，对其进行钻孔。

本例的全自动钻孔机，由于固定盘的设计，保障了钻孔的准确性，提高了生产质量。

需要声明的是，上述内容及具体实施方式意在证明本申请所提供技术方案的实际应用，不应解释为对本申请保护范围的限定。本领域技术人员在本申请的精神和原理内，当可作各种修改、等同替换或改进。本申请的保护范围以所附权利要求书为准。
