小轴承座精加工工装的制作方法

本实用新型属于机械制造领域，涉及一种轴承座，具体是一种小轴承座精加工工装。

背景技术：

金工车间在生产加工轴承座时，使用三爪卡盘对轴承座进行装夹固定，这样就会出现校正繁琐，另外找正麻烦，很容易造成轴承座内孔与端面不成直角的情况，影响工作效率及产品质量，尤其在加工合同质量要求严、数量多的情况下，以现有设备加工轴承座，将无法达到图纸尺寸精度要求，而且速度较慢。

技术实现要素：

为了解决以上问题，本实用新型提供一种小轴承座精加工工装，通过制作工装对轴承座进行装夹，就可以解决装夹校正繁琐的问题，同时也提升生产效率及产品质量，能够达到图纸要求。

本实用新型的目的可以通过以下技术方案实现：

一种小轴承座精加工工装，包括圆盘、矩形块、垫块和螺栓；所述圆盘一侧面径向上开设有相对的两个螺孔，每个所述螺孔适配一个螺栓；所述螺栓垂直贯穿矩形块中部，并螺旋进入圆盘的螺孔内；

相对的两个所述矩形块均围绕着对应的螺栓转动，两个所述垫块分别设在两个螺栓外侧相对位置；所述垫块焊接在圆盘上，两个垫块与两个螺孔处于同一直径上。

本实用新型的有益效果：本实用新型利用圆盘通过三爪卡盘固定安装，小轴承座位于两个螺栓之间，矩形块一端位于两加强板之间，通过旋紧螺栓，矩形块压紧安装板；通过加装改进后的该轴承座装夹工装，在没影响原设备的使用性能和精度的情况下，实现了装夹方便、校正速度快、加工精度高、加工后的成品质量好的功能，提高了轴承座的加工效率，有很好的经济效益。

附图说明

为了便于本领域技术人员理解，下面结合附图对本实用新型作进一步的说明。

图1是小轴承座结构示意图；

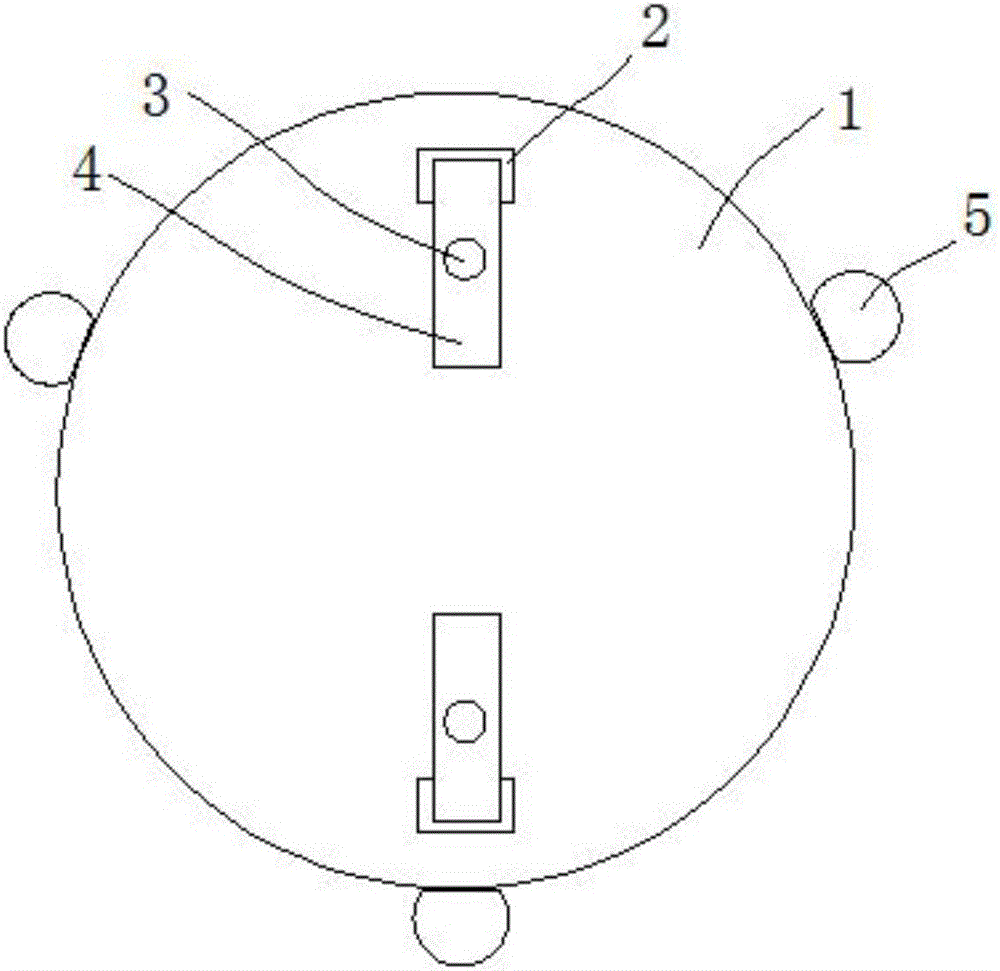

图2是本实用新型装配到三爪卡盘上状态示意图；

图3是本实用新型装夹小轴承座结构示意图。

具体实施方式

如图1所示，小轴承座由圆环8、加强板7与安装板6构成，圆环8外环壁相对位置焊接有两组加强板7，每组加强板7由对应的两个独立加强板组成；安装板6位于每组加强板7的下方，安装板6与圆环8下侧面焊接固定；

一种小轴承座精加工工装，参见图2、图3，包括圆盘1、矩形块4、垫块2和螺栓3；圆盘1一侧面径向上开设有相对的两个螺孔，每个螺孔适配一个螺栓3，螺栓3垂直贯穿矩形块4中部，并螺旋进入圆盘1的螺孔内；

相对的两个矩形块4均围绕着对应的螺栓3转动，两个垫块2分别设在两个螺栓3外侧相对位置，垫块2焊接在圆盘1上，两个垫块2与两个螺孔处于同一直径上；垫块2高度与安装板6高度相适应；

工作方式：参见图2、图3，圆盘1通过三爪卡盘5固定安装，小轴承座位于两个螺栓3之间，矩形块4一端位于两加强板7之间，通过旋紧螺栓3，矩形块4压紧安装板6；通过加装改进后的该轴承座装夹工装，在没影响原设备的使用性能和精度的情况下，实现了装夹方便、校正速度快(据测算效率提升400％)、加工精度高、加工后的成品质量好的功能，提高了轴承座的加工效率，有很好的经济效益。

以上内容仅仅是对本实用新型结构所作的举例和说明，所属本技术领域的技术人员对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，只要不偏离实用新型的结构或者超越本权利要求书所定义的范围，均应属于本实用新型的保护范围。
