一种应用内嵌式导板的冲床的制作方法

本实用新型涉及冲床技术领域，特别是涉及一种应用内嵌式导板的冲床。

背景技术：

目前，普通冲床其导板结构设计距离滑块导路较远，常常会出现冲床冲压精度不稳定的现象，而且很难保证冲床长久的高精度工作以及滑块的稳定运行。为此，需要优化冲床结构，减少导板与滑块导路的距离。

技术实现要素：

本实用新型所要解决的技术问题是提供一种应用内嵌式导板的冲床，该冲床的导板采用内嵌式设计，导板和固锁螺丝距滑块导路比普通冲床的要近，因此该冲床结构比普通冲床冲压精度更稳定，具有极强的靠向偏心以及侧向负荷能力，能长久的保持高精度冲压，并确保滑块稳定的运行。

本实用新型解决其技术问题所采用的技术方案是：提供一种应用内嵌式导板的冲床，包括机身、导板和滑块，所述的机身前端面开有缺口，该缺口上端拐角处为上喉口，所述的缺口中部竖直安装有可上下滑动的滑块，该滑块的两侧对称布置有导板，两块导板与机身固定并形成两个拐角，两个拐角分别扣住滑块两端。

作为对本实用新型所述的技术方案的一种补充，所述的导板选用45#调质钢制成，提高导板的刚度。

作为对本实用新型所述的技术方案的一种补充，所述的导板通过固锁螺丝与机身固定并形成拐角。

有益效果

本实用新型涉及一种应用内嵌式导板的冲床，该冲床的导板采用内嵌式设计，导板和固锁螺丝距滑块导路比普通冲床的要近，因此该冲床结构比普通冲床冲压精度更稳定，具有极强的靠向偏心以及侧向负荷能力，能长久的保持高精度冲压，并确保滑块稳定的运行。冲床外观更美观大方，人性化。

附图说明

图1是本实用新型的主视图；

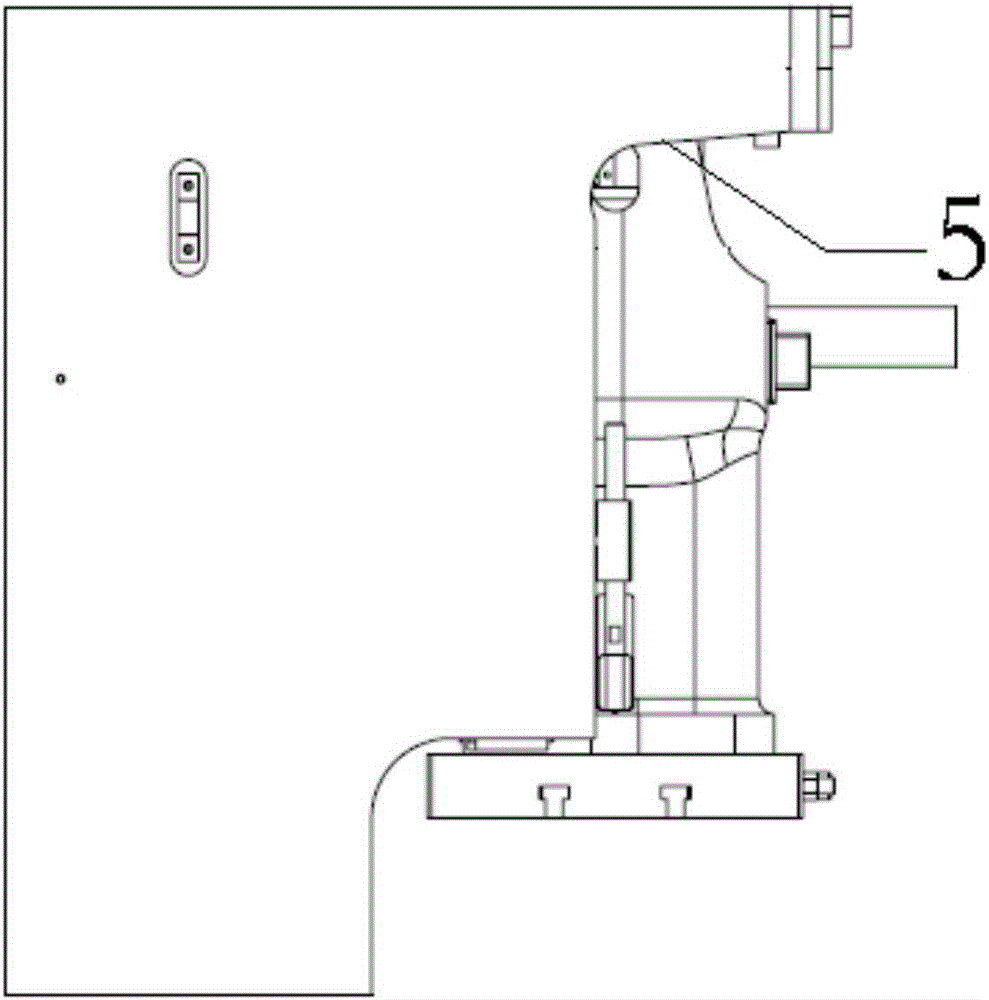

图2是本实用新型的左视图；

图3是本实用新型A-A方向的剖视图；

图4是本实用新型的放大结构图。

图示：1、机身，2、导板，3、固锁螺丝，4、滑块，5、缺口，6、拐角。

具体实施方式

下面结合具体实施例，进一步阐述本实用新型。应理解，这些实施例仅用于说明本实用新型而不用于限制本实用新型的范围。此外应理解，在阅读了本实用新型讲授的内容之后，本领域技术人员可以对本实用新型作各种改动或修改，这些等价形式同样落于本申请所附权利要求书所限定的范围。

本实用新型的实施方式涉及一种应用内嵌式导板的冲床，如图1-4所示，包括机身1、导板2和滑块4，所述的机身1前端面开有缺口5，该缺口5上端拐角处为上喉口，所述的缺口5中部竖直安装有可上下滑动的滑块4，该滑块4的两侧对称布置有导板2，两块导板2与机身1固定并形成两个拐角6，两个拐角6分别扣住滑块4两端。

所述的导板2选用45#调质钢制成。

所述的导板2通过固锁螺丝3与机身1固定并形成拐角6。

实施例

本实用新型的上喉口比普通冲床的上喉口要短，因此这种全新的冲床导板结构比普通冲床刚性更强，刚性提高30％。导板2采用45#调质钢板比普通冲床的Q235钢板物理属性要好。

本实用新型中的导板2采用内嵌式设计，导板2和固锁螺丝3距滑块导路比普通冲床的要近，因此该冲床结构比普通冲床冲压精度更稳定，具有极强的靠向偏心以及侧向负荷能力，能长久的保持高精度冲压，并确保滑块4稳定的运行。冲床外观更美观大方，人性化。
