一种带压管路及低压容器带压开孔装置组件的制作方法

本实用新型涉及一种带压管路及低压容器带压开孔装置组件，其适用于任何非防爆要求场合的带压管道及低压容器的带压开孔作业。

背景技术：

循环水系统作为一套重要的配套系统，应用于钢铁、石化、热电等各个领域，在循环水的运行过程中，压力数据的采集及出水口到出水末端的压力数据，是现场管理人员必需的数据，但在设备的实际运行过程中，很多循环水系统的压力表或流量计配置缺失或安装位置不合理，造成流量及压力数据不准确，直接影响现场操作管理人员的操作判断，因此要在设备正常运转的状况下，在必要的部位安装流量计、压力表就成为必需。

技术实现要素：

本实用新型的目的就是为了解决上述问题，提供一种带压管路及低压容器带压开孔装置组件，其满足无论管路的大小都可以现场快捷安装压力及流量采集设备。

为解决上述技术问题，本实用新型的实施方式提供了一种带压管路及低压容器带压开孔装置组件，其包括：

用于焊接到压力管/低压容器上的转换接头；

安装于转换接头的控制阀，其安装有第一外丝短接，所述第一外丝短接安装有钻头控制螺母/小端安装第二外丝短接的内丝变径接头；

钻孔装置，其具有伸入转换接头而进行钻孔作业的钻头，钻头安装有用于对钻头钻透压力管/低压容器瞬间喷出的介质起阻挡作用的挡水板。

进一步，所述转换接头为单头外丝。

进一步，所述控制阀为球阀。

进一步，所述钻孔装置为电钻。

进一步，所述所述钻孔装置的钻头为麻花钻头。

进一步，所述钻头的末端设置有外螺纹结构，所述挡水板通过中心孔所设的 内螺纹结构而安装于所述钻头。

进一步，所述挡水板为凹形装置。

本实用新型具有如下有益效果：其能够根据需要在各种工况环境下对压力管/低压容器所需安装压力表、流量计的位置进行钻孔作业，具有简便易行，携带方便等优点。

附图说明

图1为一种带压管路及低压容器带压开孔装置组件中转换接头焊接就位后的状态图，该图示出了控制阀、转换接头；

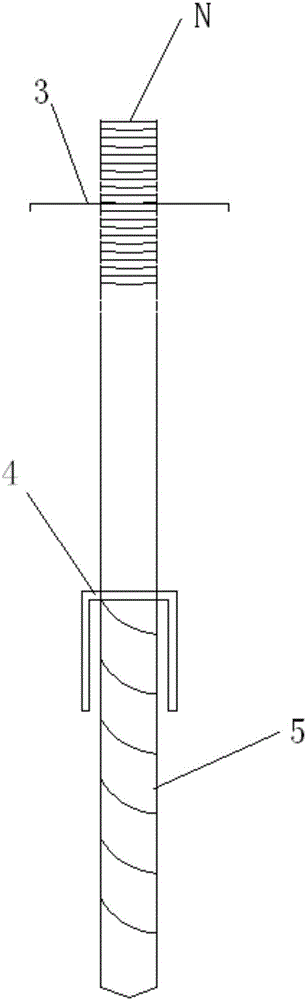

图2为一种带压管路及低压容器带压开孔装置组件中钻头的结构示意图，该图示出了钻头控制螺母、挡水板；

图3为挡水板俯视图；

图4为钻头控制螺母俯视图。

具体实施方式

为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施例，进一步阐述本实用新型。

如图1所示，一种带压管路及低压容器带压开孔装置组件，其包括：用于焊接到压力管或者低压容器上的转换接头1，例如：单头外丝，图1中示出了转换接头与管道的焊接位T。安装于转换接头的控制阀2，例如球阀，该球阀安装有第一外丝短接，该第一外接短接可采用DN20、25、32单头外丝短接，第一外丝短接焊接就位后可作为永久采集点，如作为临时采集使用，可在采集后将球阀关闭，压力表或者流量计拆除即可。所述第一外丝短接安装有钻头控制螺母4(见图4所示)或者小端安装第二外丝短接的内丝变径接头，在图1中示出了钻头控制螺母安装位X，若定制钻头控制螺母困难，可采用DN20/16、DN25/16、DN32/16的内丝变径接头，与球阀短接丝口连接，小端(DN16)采用SC16外丝短接接出，钻头装挡水板后从此中心孔穿过，进行开孔作业。钻孔装置，其具有伸入转换接头而进行钻孔作业的钻头5，钻头安装有用于对钻头钻透压力管或者低压容器瞬间喷出的介质起阻挡作用的挡水板3(见图3所示)，此处所使用的 钻孔装置包括但不仅限于电钻，其在没有防爆要求的场所效率可达到2分钟/个孔，而钻头则选择加长麻花钻头(Φ14×220 mm)，图2中示出了手枪钻的安装端N。

值得一提的是，参见图2，所述钻头的末端设置有外螺纹结构，例如在钻头末端加工细螺纹丝50mm，所述挡水板通过中心孔所设的内螺纹结构而安装于所述钻头，开孔时钻头受锁定螺母控制，只能前进后退，左右无法移动，从而有效固定了开孔位置，且该挡水板通过螺纹结构而便于拆卸以及安装作业，为便于观测，挡水板可采用透明体材质制成。

另外，由于安装在第一外丝短接的结构采用了两种方案，能够适应不同现场以及不同客户的需求，具体地讲，当在第一外丝短接处安装的是钻头控制螺母时，此螺母为定制，根据开孔及安装设备需要，配备M20、25、32三种内丝螺母，内丝外端为敞开式，内端为封堵式，在内端开具Φ14.5 mm圆孔。此螺母锁定在球阀的外丝短接上，钻头由内端圆孔穿过，对管路或低压容器开孔作业。当定值螺母困难，则可采用DN20/16、DN25/16、DN32/16的内丝变径接头，与球阀短接丝口连接，小端(DN16)采用SC16外丝短接接出，钻头装挡水板后从此中心孔穿过，进行开孔作业。

其中，挡水板为外圆Φ50 mm，厚度1 mm凹形装置，中心孔为Φ13.5 mm，从钻头末端沿螺纹旋入20-30 mm，作为凹形装置的挡水板周向布置的结构对高压介质溅射能够起到最大限度的限制。

实施例1：下面描述基于带压管路及低压容器带压开孔装置组件的施工流程：

1.根据压力表及流量计等设备的需要，选择将DN20、25、32单头外丝短接选择确定，焊接到选定的采集点；

2.将球阀安装在焊接好的外丝短接上；

3.将与之配套的双头外丝短接安装袋球阀外端；

4.将定制螺母安装在球阀外端的外丝短接上；

5.将挡水板从钻头末端旋进钻头上；

6.将钻头固定到电钻上；

7.将钻头插入球阀外端短接内，接通电源开始钻孔；

8.当水或其它介质喷出时，快速拔出电钻，关闭球阀；

9.拆除螺母和外丝短接，将压力表或流量计探头安装在球阀上；

10.开启球阀，检查有无渗漏，设备显示是否正常；开孔安装结束。

实施例2：下面描述基于带压管路及低压容器带压开孔装置组件的另一种施工流程：

1.在实施例1的基础上，短接焊接、球阀安装、外丝短接安装相同与例1

2.将螺母更换为DN20/16、DN25/16、DN32/16内丝变径(根据设备需要选定)，与球阀短接丝口连接，小端(DN16)采用SC16外丝短接接出；

3.钻头装挡水板后从此中心孔穿过，进行开孔作业。

4.后续其它作业与例1相同。

本领域的普通技术人员可以理解，上述各实施方式是实现本实用新型的具体实施例，而在实际应用中，可以在形式上和细节上对其作各种改变，而不偏离本实用新型的精神和范围。
