一种管道对正装置的制作方法

本实用新型涉及一种管道焊接施工使用的设备，特别是一种管道对正装置。

背景技术：

在管道施工过程中，都要涉及到管道对接焊接的问题，在一些口径较大的管道施工中，要想将管道口对齐是十分困难的，必须使用起起吊装置进行牵引对正，但是起吊装置牵引方向比较固定，操作不灵活，对接也不容易，这仍有待于技术解决。

技术实现要素：

为了解决上述问题，本实用新型提供给了一种管道对正装置。

本实用新型采用的技术方案为：一种管道对正装置，其特征在于包括左靠平辊、中靠平辊和右靠平辊，左靠平辊、中靠平辊和右靠平辊沿管道外表面周向均匀分布且轴线均与管道轴线平行，中靠平辊和右靠平辊两端分别通过与管道保有间距的两根右弧形梁连接，两根右弧形梁间连接有与管道保有间距的右横梁，两根右弧形梁上端通过铰接轴分别铰接有两根与管道保有间距的左弧形梁，两根左弧形梁下端分别与左靠平辊两端相连，两根左弧形梁间连接有与管道保有间距的左横梁，两根右弧形梁下部外侧均连接有右挂钩，两根左弧形梁下部外侧均连接有左挂钩，两左挂钩与两右挂钩间设有紧固绳。

进一步的，所述铰接轴连接有起吊钩。

进一步的，所述紧固绳为两根，一个左挂钩与一个右挂钩间连接一根。

进一步的，所述紧固绳为一根，依次绕两左挂钩与两右挂钩连接。

本实用新型使用时沿铰接位置分开，放到两管道对接口位置合拢，使左靠平辊、中靠平辊和右靠平辊分别搭在两管道上，将紧固绳绑在左挂钩与右挂钩间，然后逐渐预紧紧固绳，使左靠平辊、中靠平辊和右靠平辊逐渐靠平在两管道外壁上，使两管道对齐，操作便捷高效。

附图说明

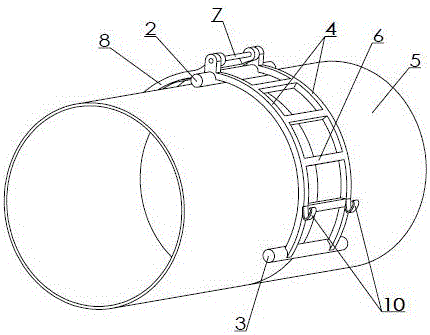

图1为本实用新型实施例整体视图。

图2为本实用新型实施例使用时示意图。

图中标号名称：1左靠平辊；2中靠平辊；3右靠平辊；4右弧形梁； 5管道；6右横梁；7铰接轴；8左弧形梁；9左横梁；10右挂钩；11左挂钩。

具体实施方式

本实用新型实施例如图1、2所示，该管道对正装置设有左靠平辊1、中靠平辊2和右靠平辊3，左靠平辊、中靠平辊和右靠平辊对接沿管道5外表面周向均匀分布且轴线均与管道轴线平行，方位角120度，与管道外表面线接触，中靠平辊和右靠平辊两端分别通过与管道保有间距的两根右弧形梁4连接，两根右弧形梁间连接有与管道保有间距的右横梁6，两根右弧形梁上端通过铰接轴7分别铰接有两根与管道保有间距的左弧形梁8，两根左弧形梁下端分别与左靠平辊两端相连，两根左弧形梁间连接有与管道保有间距的左横梁9，两根右弧形梁下部外侧均连接有右挂钩11，两根左弧形梁下部外侧均连接有左挂钩5，两左挂钩与两右挂钩间设有紧固绳，紧固绳可为两根，一个左挂钩与一个右挂钩间连接一根，紧固绳也可为一根，依次绕两左挂钩与两右挂钩连接，施力更均衡。

本实用新型使用时沿铰接位置分开，放到两管道对接口位置合拢，使左靠平辊、中靠平辊和右靠平辊分别搭在两管道上，将紧固绳绑在左挂钩与右挂钩间，然后逐渐预紧紧固绳，使左靠平辊、中靠平辊和右靠平辊逐渐靠平在两管道外壁上，使两管道对齐，操作便捷高效。

实施时，可在铰接轴连接有起吊钩，连接起吊装置，可以配合升降动作对齐，使其更易于找好角度对齐。

综上所述仅为本实用新型较佳实施例，凡依本申请所做的等效修饰和现有技术添加均视为本实用新型技术范畴。
