一种液压支架滑靴钻孔定位装置的制作方法

本实用新型属于机械加工技术领域，具体涉及一种液压支架滑靴钻孔定位装置。

背景技术：

滑靴是与支架底座、推杆、推移千斤顶、抬底千斤顶配合移动液压支架和刮板运输设备。推移千斤顶打开推动推杆向前运动推动刮板运输设备，之后抬底千斤顶打开，滑靴与抬底千斤顶活塞杆通过铰接轴联接，滑靴顺着底座导向板向下运动，液压支架前端底部抬起，推移千斤顶收回，从而拉动液压支架整体向前移动。滑靴可提高抬底千斤顶耐磨性，同时防止抬底千斤顶变形。目前采用的滑靴钻孔工序，由于没有平整的基准面，且在钻床台虎钳上固定比较困难，导致钻孔定位不准，钻孔偏差大，与活塞杆铰接孔不同轴，穿不上定位销，出现二次反修，针对上述存在的问题，本着确保钻孔质量，提高生产效率，性能稳定、安全可靠的原则，设计一种支架滑靴钻孔定位装置。

技术实现要素：

本实用新型为了克服现有技术的不足而提供了一种液压支架滑靴钻孔定位装置，该装置方便定位，保证钻孔质量，而且拆装方便，性能可靠。

为了达到上述目的，本实用新型采用如下技术方案：

本实用新型提供了一种液压支架滑靴钻孔定位装置，它包括台虎钳、支撑板、定位销轴和钻模板，所述支撑板靠近台虎钳的固定钳身设置，支撑板的底端面上开设有凹槽，支撑板通过凹槽卡紧在台虎钳的工作台面上，支撑板的前后侧面上设有固定螺栓，支撑板通过固定螺栓固定在台虎钳的沟槽内，在支撑板的右侧横向设有定位销轴，定位销轴的左端嵌入固定在支撑板上，定位销轴的右端嵌入至工件液压支架滑靴的中心盲孔的底端，定位销轴上设有中心线竖直方向的过孔；工件液压支架滑靴的底端通过台虎钳的活动钳身固定，在工件液压支架滑靴的上方设有钻模板，钻模板通过螺栓固定在支撑板上，钻模板上设有定位孔，定位孔的中心线与过孔的中心线重合。

根据上述的液压支架滑靴钻孔定位装置，所述定位销轴的左端的支撑板上设有固定孔，定位销轴与固定孔过盈配合。

根据上述的液压支架滑靴钻孔定位装置，所述定位孔和过孔一次加工而成。

根据上述的液压支架滑靴钻孔定位装置，所述定位销轴的轴头部为阶梯式结构。

根据上述的液压支架滑靴钻孔定位装置，所述定位销轴与固定孔的孔壁之间点焊一体。

与现有技术相比，本实用新型取得的有益效果：

1. 本实用新型结构包括台虎钳、支撑板、定位销轴和钻模板，所述支撑板靠近台虎钳的固定钳身设置，支撑板的底端面上开设有凹槽，支撑板通过凹槽卡紧在台虎钳的工作台面上，支撑板的前后侧面上设有固定螺栓，支撑板通过固定螺栓固定在台虎钳的沟槽内，在支撑板的右侧横向设有定位销轴，定位销轴的左端嵌入固定在支撑板上，定位销轴的右端嵌入至工件液压支架滑靴的中心盲孔的底端，定位销轴上设有中心线竖直方向的过孔；工件液压支架滑靴的底端通过台虎钳的活动钳身固定，在工件液压支架滑靴的上方设有钻模板，钻模板通过螺栓固定在支撑板上，钻模板上设有定位孔，定位孔的中心线与过孔的中心线重合；该结构中支撑板通过固定螺栓固定在台虎钳的沟槽内，防止装夹工件时工装摆动，可有效实现钻孔时一次定位；工件通过定位销轴定位并用台虎钳夹紧，通过钻模板上的定位孔中心与定位销轴底面的距离有效实现定位，钻模板通过螺栓与支撑板连接，可防止因焊接引起的变形，总之拆卸方便，方便钻孔。

2. 本实用新型结构定位销轴的左端的支撑板上设有固定孔，定位销轴与固定孔过盈配合，定位销轴与固定孔的孔壁之间点焊一体，定位销轴的轴头部采用阶梯式，可有效避免因铸件底部存在铸造圆角而不好定位的问题，同时有利于实现销轴与工件孔的定位；定位孔和过孔一次加工而成，保证了钻模板与定位销轴上的孔的同轴度，且在钻工件滑靴孔时不易出现钻偏等问题，确保钻孔质量，提高生产效率，性能稳定。

3. 采用上述结构，本实用新型在后期维护、安全生产等方面均取得较好的经济效益。

附图说明

图1为本实用新型的整体结构示意图；

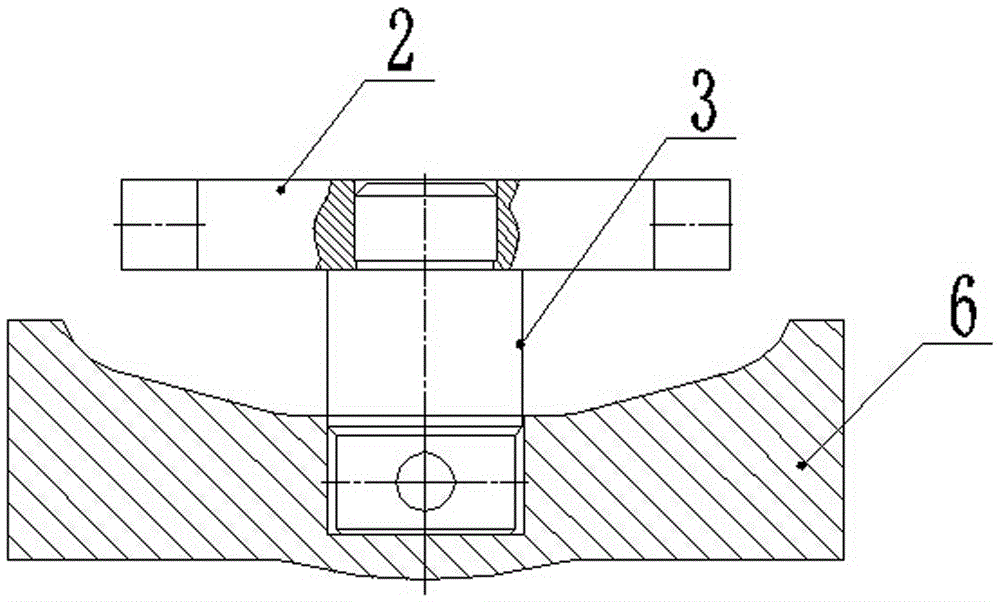

图2为本实用新型的局部结构示意图之一；

图3为本实用新型的局部结构示意图之二；

图4为本实用新型的工件的主视结构示意图；

图5为本实用新型的工件的俯视结构示意图。

具体实施方式

下面结合附图对本实用新型进一步说明：

参照图1~5所示，一种液压支架滑靴钻孔定位装置，它包括台虎钳1、支撑板2、定位销轴3和钻模板4，所述支撑板2靠近台虎钳1的固定钳身设置，支撑板2的底端面上开设有凹槽，支撑板2通过凹槽卡紧在台虎钳1的工作台面上，支撑板2的前侧面上设有固定螺栓5，支撑板2通过固定螺栓5固定在台虎钳1的沟槽内，在支撑板2的右侧横向设有定位销轴3，支撑板2上设有固定孔，定位销轴3的左端与固定孔过盈配合，定位销轴3与固定孔的孔壁之间点焊一体，定位销轴3的右端嵌入至工件液压支架滑靴6的中心盲孔的底端，定位销轴3上设有中心线竖直方向的过孔；工件液压支架滑靴6的底端通过台虎钳1的活动钳身固定，在工件液压支架滑靴6的上方设有钻模板4，钻模板4通过螺栓固定在支撑板2上，钻模板4上设有定位孔，定位孔的中心线与过孔的中心线重合，定位孔和过孔一次加工而成。

为了有效避免因铸件底部存在铸造圆角而不好定位的问题，同时有利于实现定位销轴3与工件液压支架滑靴6的中心盲孔定位，上述定位销轴3的轴头部为阶梯式结构。
