铸铁锅外型面自动磨削平台的制作方法

本实用新型涉及一种铸铁锅外型面自动磨削平台，属于锅具生产设备技术领域。

背景技术：

铁锅是每个家庭必备的生活用品，铁锅的生产流程包括生产成型和抛光打磨等关键步骤，尤其是抛光打磨环节，直接影响一个铁锅的使用舒适性和安全性，而在抛光打磨过程中会用到对锅坯进行支撑与固定的支撑平台组件。尤其是铁锅这种结构不规则的物体，在打磨过程中需要进行旋转，现有的支撑平台组件通常是采用人工方式对其位置进行旋转与更换，由于人工来回更换操作容易导致位置精度的降低，给后续打磨工序造成严重影响，甚至直接影响锅坯的打磨质量，且结构复杂，使用不便，劳动强度大，效率低。

技术实现要素：

为解决以上技术问题，本实用新型提供一种结构简单、能够自动进行控制的铸铁锅外型面自动磨削平台。

其技术方案如下：

一种铸铁锅外型面自动磨削平台，包括机架，该机架上可转动地安装有转动盘，该转动盘上端固定有托锅盘，所述转动盘通过电机驱动旋转，该电机与转动盘之间连接有减速传动机构，所述机架上沿托锅盘周向外沿分布有滚轮支撑机构。

采用上述结构，锅坯置于托锅盘上，电机驱动减速传动机构带动转动盘和托锅盘转动，进而带动锅坯转动，方便对锅坯进行抛光打磨，设置的滚轮支撑机构对锅坯进行支撑，避免了锅坯在随托锅盘转动时产生位置偏移，保证了后续工序的精度。

作为优选，所述滚轮支撑机构包括滚轮固定座和通过转轴设置在该滚轮固定座上的滚轮。

作为优选，所述电机固定在电机固定座上，该电机固定座和减速传动机构固定在支架上，该支架设置在所述机架内。

作为优选，所述滚轮支撑机构为三个，分别位于所述托锅盘边沿下方的机架上，三个所述滚轮支撑机构中心之间的连线呈三角形。

有益效果：

以上技术方案的铸铁锅外型面自动磨削平台，将锅坯置于托锅盘上，电机驱动减速传动机构带动转动盘和托锅盘转动，进而带动锅坯转动，方便对锅坯进行抛光打磨，设置的滚轮支撑机构对锅坯在转动过程中进行支撑，避免了锅坯在随托锅盘转动时产生位置偏移，保证了后续工序的精度，结构简单，且能够自动进行控制，减小了劳动强度。

附图说明

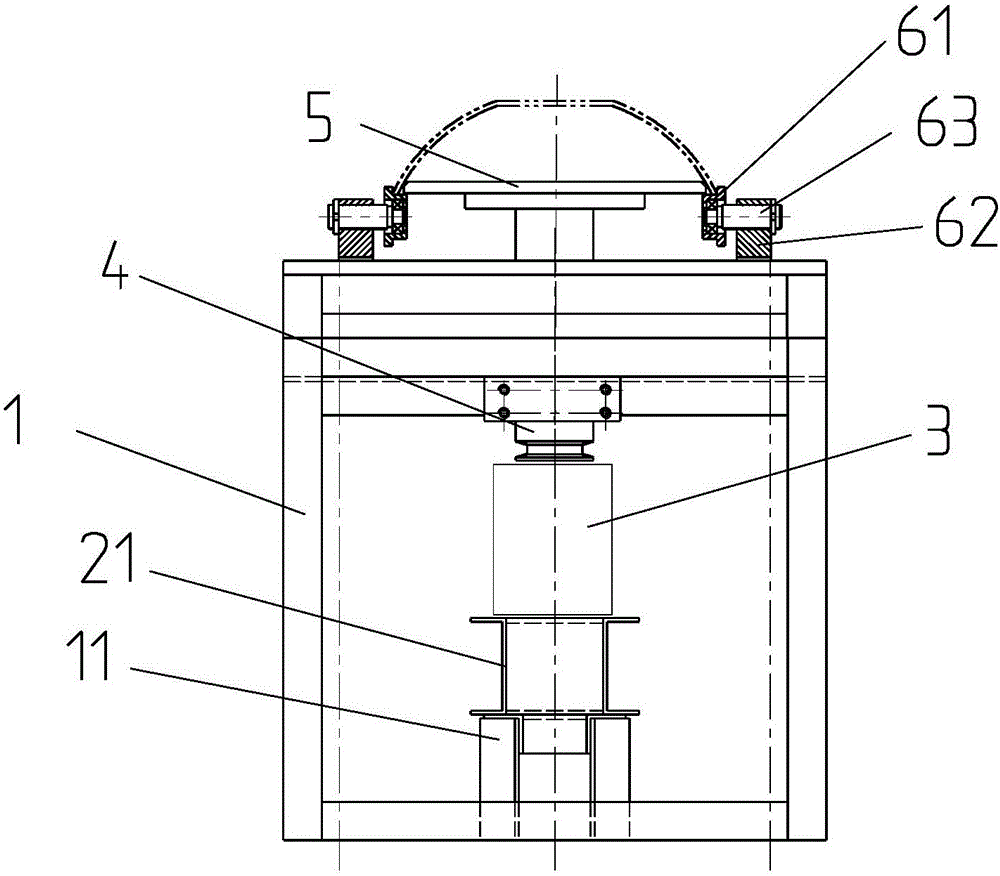

图1为本实用新型的结构示意图；

图2为图1的左视图。

具体实施方式

下面结合实施例和附图对本实用新型作进一步说明。

如附图1-附图2所示的一种铸铁锅外型面自动磨削平台，包括机架1，该 机架1上可转动地安装有转动盘4，该转动盘4的上端固定有托锅盘5，托锅盘5上放置有锅坯。所述转动盘4上连接有减速传动机构3，该减速传动机构3为涡轮蜗杆减速机，所述减速传动机构3通过电机2进行驱动，所述机架1上沿托锅盘5的外沿周向分布有滚轮支撑机构6，该滚轮支撑机构6包括滚轮固定座62和通过转轴63设置在该滚轮固定座62上的滚轮61。

所述电机2固定在电机固定座21上，该电机固定座21和减速传动机构3固定在支架11上，该支架11设置在所述机架1内。

在本实施例中，所述滚轮支撑机构6为三个，分别位于所述托锅盘5边沿下方的机架1上，三个所述滚轮支撑机构6中心之间的连线呈三角形，在工作过程中，一方面对锅坯进行支撑，另一方面滚轮61能够转动可以减小转动过程中的摩擦力。
