铸铁锅外型面自动磨削机的制作方法

本实用新型涉及一种铸铁锅外型面自动磨削机，属于锅具生产设备技术领域。

背景技术：

铁锅是每个家庭必备的生活用品，铁锅的生产流程包括生产成型和抛光打磨等关键步骤，尤其是抛光打磨环节，直接影响一个铁锅的使用舒适性和安全性。现有的锅具磨削机，不能分别对其各个部件进行自动控制，操作不方便，导致效率低，磨削质量不高。

技术实现要素：

为解决以上技术问题，本实用新型提供一种能够分别进行自动控制，磨削精度高且可靠的铸铁锅外型面自动磨削机。

其技术方案如下：

一种铸铁锅外型面自动磨削机，包括支撑平台组件、设置在该支撑平台组件上的移动机构和可转动地设置在该移动机构上的浮动磨头；

所述支撑平台组件包括机架，该机架上可转动地安装有转动盘，该转动盘上固定有托锅盘，该转动盘和托锅盘由第一电机进行驱动；

所述移动机构包括固定在所述机架上的导向固定座和可转动地安装在该导向固定座上的丝杆，该丝杆上可移动地套设有移动架，该移动架上固定有支耳,该支耳上设置有安装孔，所述丝杆的端部设置有传动装置；

所述浮动磨头包括互成角度设置的第一支架和第二支架，该第一支架靠近第二支架的一端设置有穿设在支耳上的安装孔内且可转动的转轴，所述第二支架上设置有砂轮装置，该砂轮装置由第二电机进行驱动。

采用上述结构，使用时，将锅坯置于托锅盘上，第一电机对转动盘进行驱动带动锅坯转动，同时第一电机通过传动装置带动丝杆上的移动架前后移动，进而带动浮动磨头整体前后移动，通过砂轮装置对锅坯外锅面进行磨削，磨削精度高，且控制可靠。

作为优选，所述机架上位于托锅盘边沿下方的位置分布有滚轮支撑装置，该滚轮支撑装置包括滚轮固定座和设置在滚轮固定座上的滚轮。

作为优选，所述转动盘和第一电机之间设置有减速装置，该减速装置和第一电机固定在内支架上，该内支架位于机架内。

作为优选，所述移动架呈中空结构，其通过两端的第一连接臂和第二连接臂与所述丝杆套接，且第一连接臂的厚度小于第二连接臂的厚度，所述支耳固定在第二连接臂上。

作为优选，所述传动装置为锥齿轮组，该传动装置通过皮带与所述转动盘连接。

作为优选，所述砂轮装置包括砂轮轴和套设在该砂轮轴上的砂轮。

作为优选，所述砂轮轴上还穿设有轴承座，该轴承座上的伸出部与第二支架的端部固定连接。

作为优选，所述第二电机固定在固定座上，固定座固定在第二支架上。

有益效果：

以上技术方案的铸铁锅外型面自动磨削机，将锅坯置于托锅盘上，第一电 机对转动盘进行驱动带动托锅盘上的锅坯转动，同时第一电机通过传动装置带动丝杆上的移动架前后移动，进而带动浮动磨头整体前后移动，通过砂轮装置对锅坯外锅面进行磨削，且浮动磨头上的第一支架和第二支架互成角度的设置，使浮动磨头在工作时能够按照锅的结构进行移动磨削，而不用单独进行调整以适应锅型，大大提高了磨削精度和效率，且结构简单，使用方便，控制可靠。

附图说明

图1为本实用新型的结构示意图；

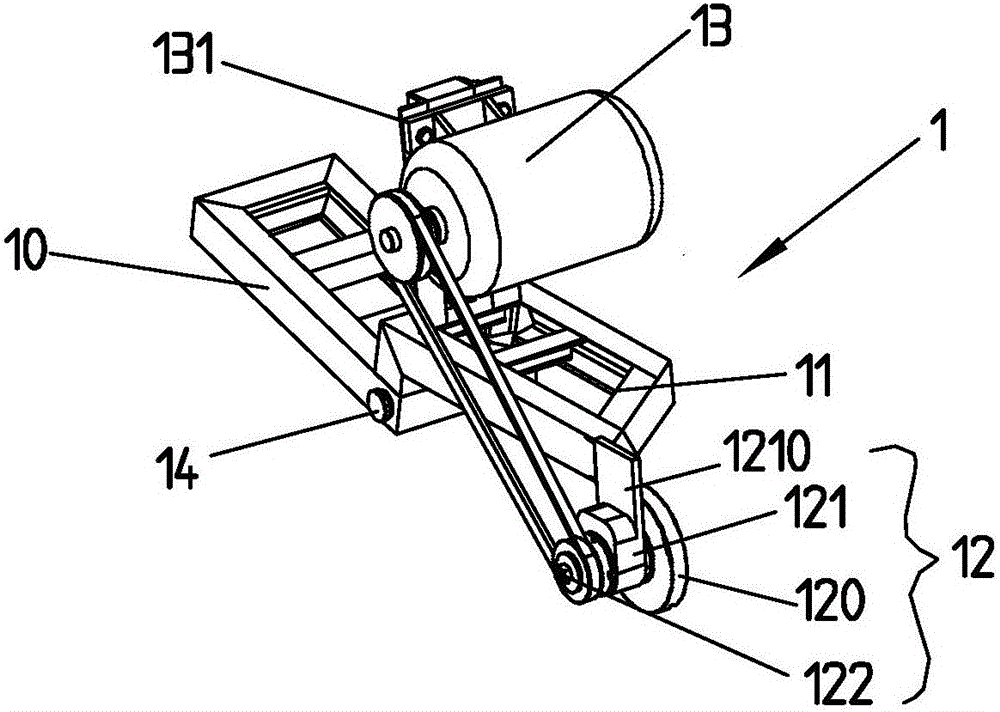

图2为图1中的浮动磨头的结构示意图；

图3为图1中的移动机构的结构示意图；

图4为图3的俯视图；

图5为图1中的支撑平台组件的结构示意图；

图6为图5的左视图。

具体实施方式

下面结合实施例和附图对本实用新型作进一步说明。

如附图1-附图6所示的一种铸铁锅外型面自动磨削机，包括支撑平台组件3、设置在该支撑平台组件3上的移动机构2和可转动地设置在该移动机构2上的浮动磨头1。

请参见图5和图6，所述支撑平台组件3包括机架31，该机架31上可转动地安装有转动盘32，该转动盘32上设置有托锅盘33，该转动盘32和托锅盘33由第一电机36进行驱动，所述转动盘32和第一电机36之间设置有减速装置35，该减速装置35为涡轮蜗杆减速机，所述减速装置35和第一电机36固定在内支架310上，该内支架310位于机架31内。所述机架31上位于托锅盘33边沿下 方的位置分布有滚轮支撑装置34，该滚轮支撑装置34包括滚轮固定座341和设置在滚轮固定座341上的滚轮342，本实施例中的滚轮支撑装置34为三个，其连线呈三角型分布于机架31上。

请参见图3和图4，所述移动机构2包括固定在所述机架31上的导向固定座21和可转动地安装在该导向固定座21上的丝杆22，该丝杆22上可移动地套设有移动架23，，该移动架23能够沿导向固定座21的长度方向来回移动，所述移动架23呈中空结构，其通过两端的第一连接臂231和第二连接臂232与所述丝杆22套接，且第一连接臂231的厚度小于第二连接臂232的厚度，该第二连接臂232上固定有支耳233,该支耳233上设置有安装孔2330，所述支耳233为两个，沿丝杆22对称分布，所述丝杆22的端部设置有传动装置24，该传动装置24由第一电机36进行驱动，所述传动装置24为锥齿轮组，该传动装置24通过皮带与所述转动盘32连接。

请参见图2，所述浮动磨头1包括互成角度设置的第一支架10和第二支架11，该第一支架10靠近第二支架11的一端设置有能够穿设在支耳233上的安装孔2330内且可转动的转轴14，所述第二支架11上设置有砂轮装置12，该砂轮装置12由第二电机13进行驱动。所述砂轮装置12包括砂轮轴122和套设在该砂轮轴122上的砂轮120，所述砂轮轴122上还穿设有轴承座121，该轴承座121上的伸出部1210与第二支架11的端部固定连接。所述第二电机13固定在固定座131上，固定座131固定在第二支架11上。所述第一支架10的外端还设置有配重15，能够保持浮动磨头1在转动过程中的平衡。
