一种耐高温合金笼搅拌装置的制作方法

本实用新型涉及一种产品加工装置，尤其是一种耐高温合金笼搅拌装置。

背景技术：

在锌合金里添加镁元素可以很好的改善锌合金的性能。通过在锌液里熔化镁锭达到添加镁元素效果，行业内大多将镁锭放置在钟罩内，然后人力推动至锌液中，直至熔化完毕。现有技术中，由于镁锭的密度比锌液小很多，镁锭易浮在锌液上面，其存明显的缺陷：镁锭烧损较严重，镁元素在锌液中分布不均匀。

技术实现要素：

本实用新型要解决的技术问题是提供一种耐高温合金笼搅拌装置，尤其是一种减弱镁锭烧损、镁锭融化充分且分散均匀的添加镁锭耐高温耐高温合金笼搅拌装置。

为解决上述技术问题，本实用新型采用如下技术方案：

一种耐高温合金笼搅拌装置，包括搅拌耙和合金笼，所述搅拌耙顶部开设有叉车口，所述搅拌耙底部设置合金笼，所述合金笼为呈长方体形的中空结构，所述合金笼四个侧壁上均匀设置有多个形状一致的溶解孔。

作为优选，所述搅拌耙、合金笼为一体式设置，使结构更加稳固。

作为优选，所述搅拌耙上均匀、等间距地设置有若干块搅拌板。

作为优选，所述搅拌耙和合金笼均由耐高温合金制成。

本实用新型的有益效果为：该耐高温合金笼搅拌装置设计合理，通过搅拌耙下部连接的合金笼，使镁锭始终处于液面以下，减少镁锭烧伤，通过叉车使搅拌耙连同合金笼一起搅动，提高了镁元素在锌液里的均匀性。

附图说明

图1为本实用新型耐高温合金笼搅拌装置的主视图。

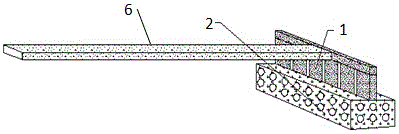

图2为本实用新型耐高温合金笼搅拌装置的立体图。

图中：1-搅拌耙；2-合金笼；3-叉车口；4-搅拌板；5-溶解孔；6-叉车货叉。

具体实施方式

如图1和图2所示，一种耐高温合金笼搅拌装置，包括搅拌耙1和合金笼2，所述搅拌耙1顶部开设有叉车口3，搅拌耙1上均匀、等间距地设置有六块搅拌板4，所述搅拌耙1底部设置合金笼2，搅拌耙1、合金笼2为一体式设置，使结构更加稳固，所述合金笼2为呈长方体形的中空结构，所述合金笼四个侧壁上均匀设置有多个形状一致的溶解孔5，搅拌耙1和合金笼2均由耐高温合金制成。

先将镁锭放入到合金笼2中，再通过叉车的叉车货叉6将耐高温合金笼搅拌装置置入锌液中，可前后上下摆动；由于镁锭处于搅拌耙1下部连接的合金笼2中，始终处于液面以下，减少了镁锭烧伤，通过叉车使搅拌耙1连同合金笼2一起搅动，提高了镁元素在锌液里的均匀性。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内，因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
